9 波峰分析


在这节课中，我们将演示如何进行拟合，包括重叠峰解卷积和基线校正。

通过解卷积进行多峰拟合

  1. 继续使用上节课保存的项目文件，在项目管理器中新建一个文件夹，并重命名为峰值分析，进入这个空文件夹。
  2. 在新的工作簿中，导入此文件<Origin EXE Path>\Samples\Spectroscopy\HiddenPeaks.dat。
  3. 选中B列，并绘制折线图。
  4. 选择图形窗口为当前窗口，点击分析：峰值及基线：多峰拟合。打开多峰拟合对话框，在峰函数下拉列表中选择Gauss，并点击确定.
  5. 取点对话框在图形窗口中打开。提示，你可以在图形窗口中调整对话框位置。在图形上，双击一个峰的中心则可选中它。如下图所示，选择总共7个峰，包括两个隐藏峰：
    Peak analysis 01.png

    6. 如果在取点对话框中点击打开NLFit按钮，将打开NLFit对话框，根据你选择的值作为峰中心(centers)初始化值，你可以根据需要进一步控制拟合过程。

  6. 选择完所有7个峰，点击拟合按钮，一份拟合报表将添加到工作簿。

含基线的峰拟合

  1. 课程的这部分需要使用到OriginPro版本上的功能，假设你正在使用OriginPro。新建一个工作簿，并导入文件<Origin EXE Path>\Samples\Spectroscopy\Peaks_on_Exponential_Baseline.dat。
  2. 选中B列，并选择分析：峰值及基线：峰值分析。打开峰值分析对话框，同时预览窗口将显示所选数据。
  3. 在对话框下方，选择目标为峰拟合(Pro)，同时对话框的上方将会更新，显示峰拟合过程中涉及的步骤图。
  4. 点击下一步，进入基线模式界面。在基线模式下拉列表中，选择用户自定义。再点击下一步，进入创建基线界面。此时，在预览窗口中显示了8个添加在光谱图被红线连接的锚点，添加在光谱图上的红线就是使用当前设置创建的基线。 现在点击上一步按钮返回到基线模式界面，进一步调整基线模式设置。

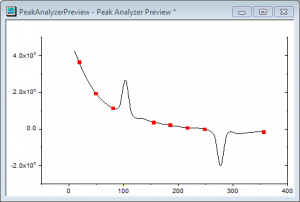

  5. 在所找到点的数目下，点击查找按钮，找出光谱图的基线锚点，则8个锚点被添加到预览图上。
    Peak analysis 02.png

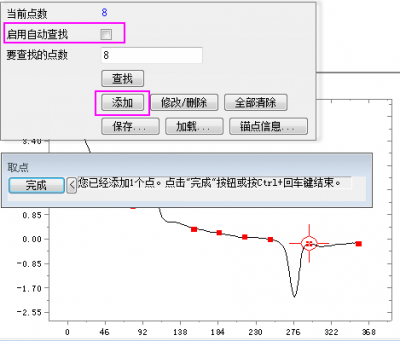

  6. 取消勾选启用自动查找，然后点击添加按钮，在谱图上添加一个或多个锚点。双击频谱尾部，如下图所示，添加1个锚点。
    Peak analysis 03.png
  7. 提示，你也可以选择并删除锚点，点击完成返回峰值分析对话框。
  8. 勾选对齐到频谱，强制锚点对齐到频谱中最近的数据点，点击下一步.
  9. 在创建基线界面，连接方式下拉列表中选择拟合，并在拟合分支的函数下拉列表中，选择ExpDec2，然后单击两次下一步按钮跳转到寻峰界面。
  10. 点击查找按钮，在预览窗口找到两个峰。

    11. 有几个选项可用于寻峰，包括了二阶导数法查找重叠峰，还可以查看二阶导数曲线，并启动平滑查找噪声数据中的峰。

  11. 点击下一步进入峰拟合界面，应用默认设置，并单击完成按钮，运行峰拟合，生成一个包含拟合结果的图形。

    12. 你可以点击拟合控制按钮控制拟合过程，包括固定和共享参数，指定界限和约束条件。

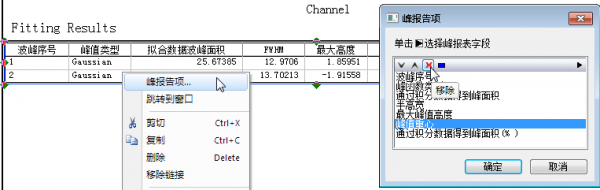

  12. 现在，我们可对拟合结果表进行自定义，隐藏一些我们不需要显示的峰性质。右击表格，在弹出菜单中选择峰报告项...，打开峰报告项对话框，其中列出了表中可以包含的所有性质，你可以在对话框中移除性质或者改变性质排序。选择峰值重心并点击移除按钮隐藏它，对通过积分数据得到峰面积（%）进行相应操作，然后点击确定更新图中的表格。
    Peak analysis 04.png

保存你的项目文件。
