1 我的第一张绘图


在这一课中，我们将学习如何生成数据，绘图，以及对图形做简单的修改美化，最后，把做好的数据和图形保存成一个Origin项目文件。

导入数据并绘图

  1. 打开Origin。默认会打开一个空白的工作簿，其中包含一个两列的工作表。

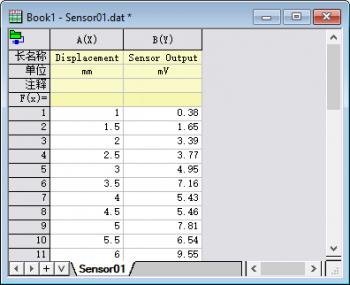

  2. 点选菜单帮助: 打开文件夹: 示例文件夹 并浏览找到 \Curve Fitting\Sensor01.dat 文件，把该文件拖拉进 Origin 工作簿
    First graph 03a.png

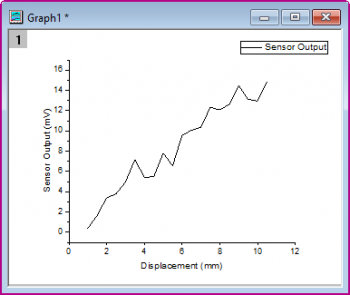

  3. 现在我们可以绘图了。点击B列的标题以选中整列，然后点击位于界面左下方的2D图形工具栏上的折线图按钮Button Line.png，画出一张曲线图。
    First graph 04.png

修改图形

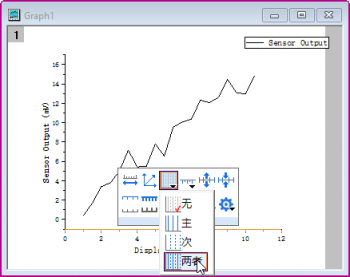

  1. 接下来我们将对上一节所画的曲线图进行简单的修改。单击X轴，在弹出的迷你工具栏中，点击显示网格线按钮在下拉菜单中选择两者。这样我们就给X轴添加了网格。对Y轴也做相同的操作。
    First graph MT 01.png

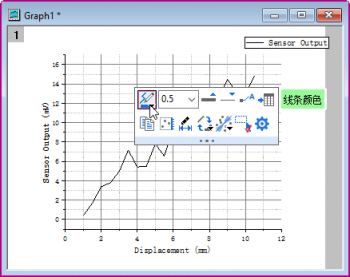

  2. 单击曲线，在弹出的迷你工具栏中，点击线条颜色按钮更改曲线颜色为蓝色。
    First graph MT 02.png
  3. 使用迷你工具栏的线条宽度下拉菜单Button Border Width.png将线条宽度设置为3。

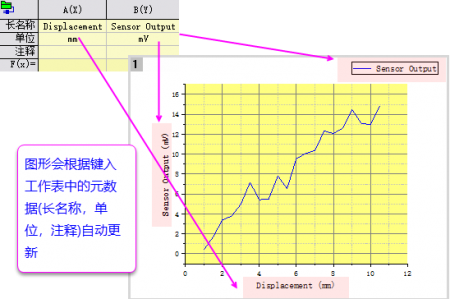

  4. 在图层内的空白处（注意避开网格和曲线）点击一下以选择整个图层。你可能需要先单击一下空白处来取消对曲线的选择，然后再单击一次才能选到整个图层。当图层周围出现8个缩放控点，你就可以确定选到了整个图层。点击样式工具栏中的填充颜色按钮Button Fill Color.png更改图层背景色为浅黄。
    First graph 08.png

从图上对数据进行探究

  1. 接下来让我们使用这张图对数据进行一番探查研究。首先点击一下图形窗口的标题栏以确保图形窗口为当前的窗口。

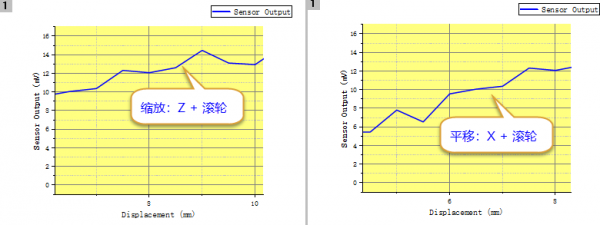

    • 按住键盘上的Z键并滚动鼠标滚轮对X轴范围进行缩放。
    • 按住X键并滚动鼠标滚轮来平移X轴。
      Mini bulb.png 同时按住Shift+Z/X键可以在Y方向进行缩放/平移。
    • 点击位于界面右边的图形工具栏上的调整刻度按钮Button Rescale.png，使图形恢复到原来的XY轴范围。
      Mini bulb.png 也可以使用快捷键CTRL+R来重新调整图层的坐标轴范围。
      First graph 06.png

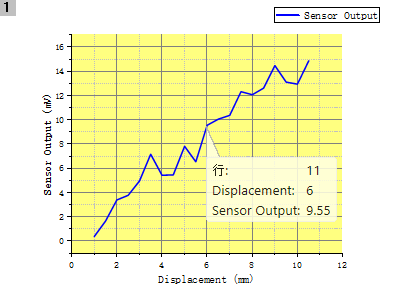

  2. 把光标悬停在曲线上，将会显示该点的数据点提示。
    First graph 07.png

保存项目文件

现在，我们来保存这个Origin项目文件以备来将来使用。

  1. 把鼠标移动到工作区左侧的项目管理器标题栏上，展开项目管理器面板。
  2. 在上方的文件夹面板中，右键单击Folder1并从弹出菜单中选择重命名。重命名文件夹为My First Graph。
  3. 选择菜单文件：保存项目来保存这个项目文件。将项目命名为类似这样的名字：Getting Started Tutorials。

    用户所建的文件，例如图形模板，拟合方程等，默认保存在用户文件夹(UFF)里面。你可以打开工具：选项对话框，在系统路径选项卡上查到UFF和其他有用的文件夹的路径。
