7 快捷分析工具


在这一课，我们将会使用快捷分析工具对图中的数据进行探索分析。

积分快捷分析工具

  1. 沿用上节课中保存的项目文件，在项目管理器根目录添加一个新的文件夹并命名为快捷分析工具，然后点开此文件夹。
  2. 添加新的工作簿并使其为当前窗口，单击在标准工具栏中的 导入单个ASCII文件按钮Button Import Single ASCII.png，导入文件 <Origin EXE Path>\Samples\Curve Fitting\Multiple Gaussians.dat。
  3. 我们可以为数据集添加长名称。在B列的长名称标题行中输入Peak 1，然后点击选中这个添加了长名称的单元格，将鼠标移动到单元格的右下角，此时光标符号将变为"+"，长按鼠标左键往C列到E列拖拽，将会自动填充这三列的长名称为Peak 2, Peak 3 和 Peak 4。
  4. 选择列B到列E，在主菜单上选择绘图 > 基础 2D 图：Y偏移堆积线图 来绘制一个堆积线图。
  5. 在图形窗口为当前窗口时，在菜单上选择快捷分析：积分
  6. 保持默认设置，点击确认按钮。目标区域 (ROI)框将会显示在图上，你可以移动或者调整期大小，以覆盖所需的数据范围。
  7. 点击目标区域 (ROI)框右上角的三角形按钮，然后从上下文菜单中选择设置以重新打开对话框.
  8. 在输出选项卡，展开输出量到分支，选择追加到工作表的复选框。点击确认关闭对话框。

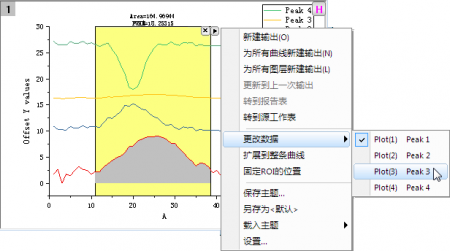

  9. 当在同一个图层中有多个图形时，快捷分析工具默认处理当前的数据图。在这个例子中，当前的图形是Peak 1。若要改为Peak 3，则可以单击ROI框右上角的三角按钮，然后在弹出菜单中选择更改数据：Plot(3) Peak 3。
    Gadgets 01.png
  10. 再次点击三角按钮，并选择为所有曲线新建输出，则会生成一个含有所有曲线积分结果的工作簿。点击三角按钮，并选择转到报告表到输出结果的工作表。
  11. 单击在ROI框右上角的X 按钮，移除快捷分析工具。

FFT 快捷分析工具

  1. 创建一个新的工作簿，并导入文件 <Origin EXE Path>\Samples\Signal Processing\Chirp Signal.dat.
  2. 选中B列，然后在主菜单中选择绘图> 基础 2D 图：折线图以绘制折线图。
  3. 在图形窗口为当前窗口时，在主菜单中选择快捷分析：FFT。保持对话框中的默认设置，单击确认。目标区域 (ROI)框竟会显示在图上，同时另一个名为FFTPREVIEW的图形窗口奖杯创建，并显示FFT的就结果。

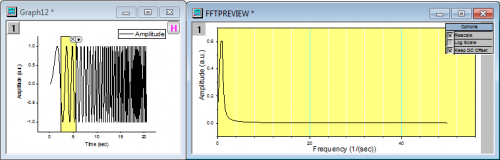

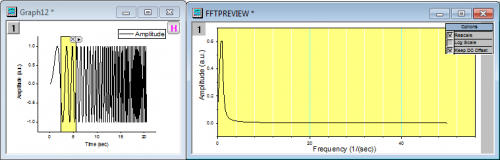

  4. 在FFTPREVIEW 图形的右上角，取消选择Log Scale。然后移动源线图窗口和FFTPREVIEW 窗口使其并排。移动ROI框到数据曲线开始端，调整ROI框的大小，以覆盖较小的范围。
  5. 现在可以使用箭头按按键将ROI框移向右边，并同时在另一个图上观察FFT结果变化。
    Gadgets 02.png

    6. 保存项目文件。
