1.39 FAQ-155 如何将多个图例合并为一个？

Last Update: 11/13/2018

在 Origin 中，默认情况下，每个图层都有自己的图例并单独显示，但是可以通过以下步骤为包含多个图层的图形创建一个总的图例：

  1. 选择 图：图例：更新图例.
  2. 从 适应范围 下拉列表中选择 整页 ，并将 更新模式 设置为 重构。
  3. 在 图例 下拉菜单中选择 整页只添加一个总图例 。

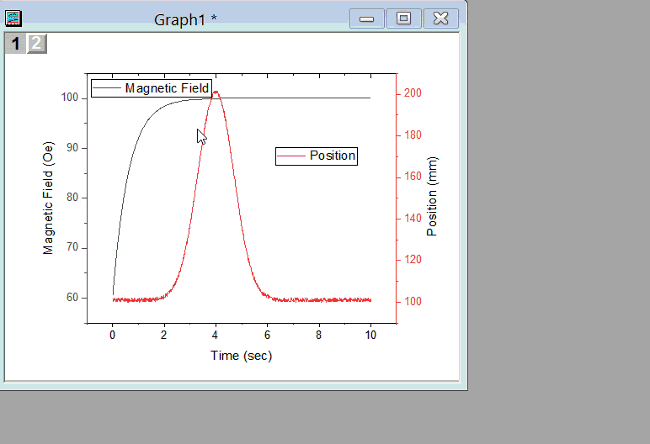

  4. 单击 确定以应用设置。操作过程如下动画所示：
    Merge graph reconstruct legend.gif

或者可以通过以下方法实现相同效果：

  1. 在图形界面中单击右键，从弹出的菜单中选择 绘图细节 (或 属性).
  2. 在 绘图细节 对话框的左侧，选择该图形 (处于层次结构的顶级)。在对话框的右侧，选择 图例/标题 选项卡。
  3. 勾选 生成图例时包含所有图层的数据图 复选框，然后单击 确认。至此，每个图例中均显示该图形中所有图层的图例信息。
  4. 删掉其它图例，保留一个即可。


Keywords:merge, box, single，组合，盒子，单个
