1.37 FAQ-153 如何自定义图例显示？

Last Update: 10/24/2019

Contents

自定义图例的文字部分

默认情况下，图例中的文本将显示列注释。可以直接输入任何文本或者使用 更新数据图图例 对话框使其显示列中的其他信息，如 长名称, 单位, 用户参数, 工作表名称, 等。

  1. 右击图例并选择 图例：更新图例... 菜单。或者通过 图：图例：更新图例... 菜单打开图例设置框。
  2. 从 图例的自动译码模式 的下拉列表中选择图例的显示语法。若要获取更新图例文本的更多知识，请参考 如何修改图例？.

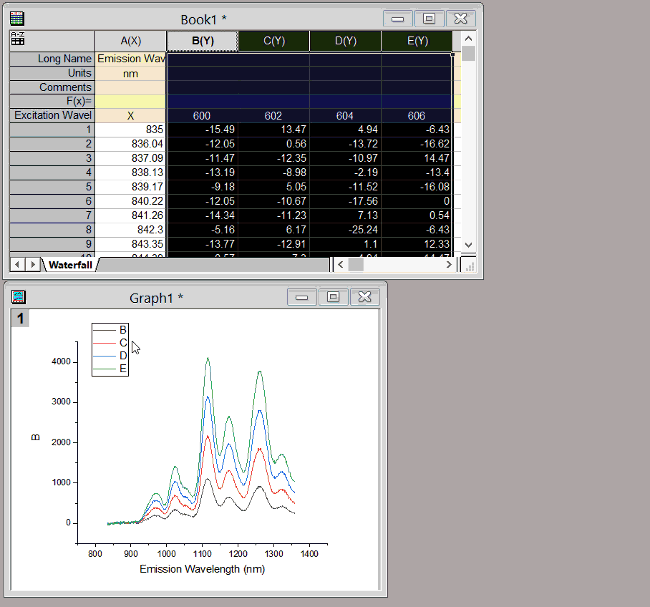

  3. 也可以通过选择 自定义 来获取更多的语法样式，并可以将文本与内置语法进行组合。操作过程如下动画所示：
Customize legend text.gif

注意:

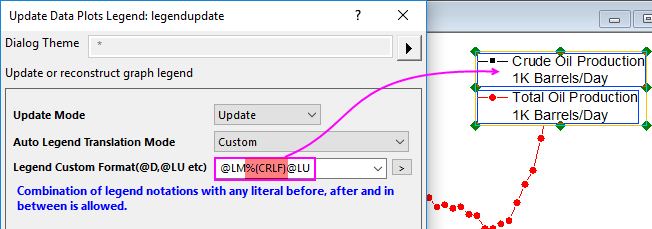

使用%(CRLF)来使自定义图例文本在一行断开：

Legend carriage return.png
  • 在更新数据图图例对话框里，把图例的自动译码模式设为自定义，在图例文本字符串里插入 "%(CRLF)"。
  • 在绘图细节对话框里可以做同样的设置，点击图例/标题 选项卡，把%(1),%(2)的译码模式设为自定义，在自定义图例文本里你想断开一行的地方插入 "%(CRLF)" 。

自定义图例中的符号部分

调整符号大小

默认情况下，图例中的符号大小与其关联的绘图符号一致。如果在绘图中使用的符号太小或者线条太细，则可能导致图例难以辨识。此外，在柱状图/条形图/以及面积图中，其图例中默认采用固定大小的矩形，有时需要调整矩形的长宽以使得整体更加美观。则可以按以下步骤进行操作：

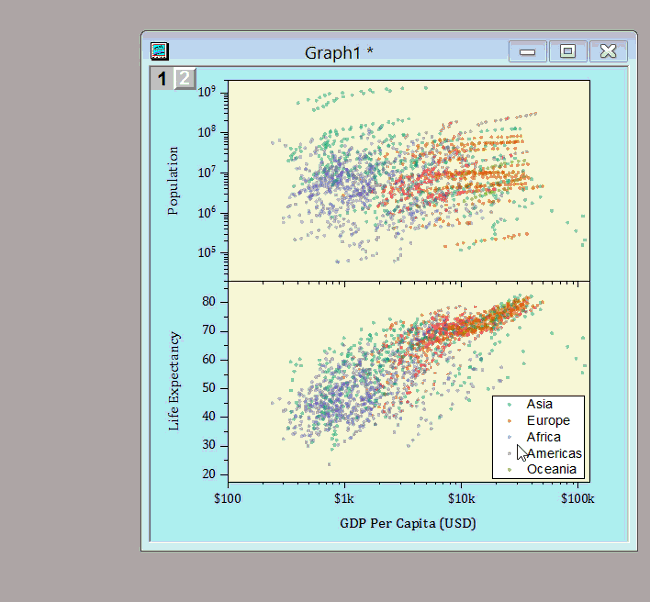

  1. 在 Origin 2018 及以后的版本中，双击图例或者右击图例并选择 属性 菜单，切换到 符号 选项卡 对符号的缩放比例进行调整。如下动画所示：
    Customize legend Symbol.gif
    注意: 在 符号 选项卡中，可以设置点线图的图例显示为哑铃型 (点-线-点) ，并可以调整符合和线条之间的距离间隙。
    另外，可以通过 图案块高度 和 图案块的宽度 输入框调整方块形图例符号（如柱状图和条形图）的长宽，但是所设比例不能大于 100。
  2. 在 Origin 2017 以及之前的版本中，需要通过手动设置 图例文本 调整符号大小。

创建新的图例

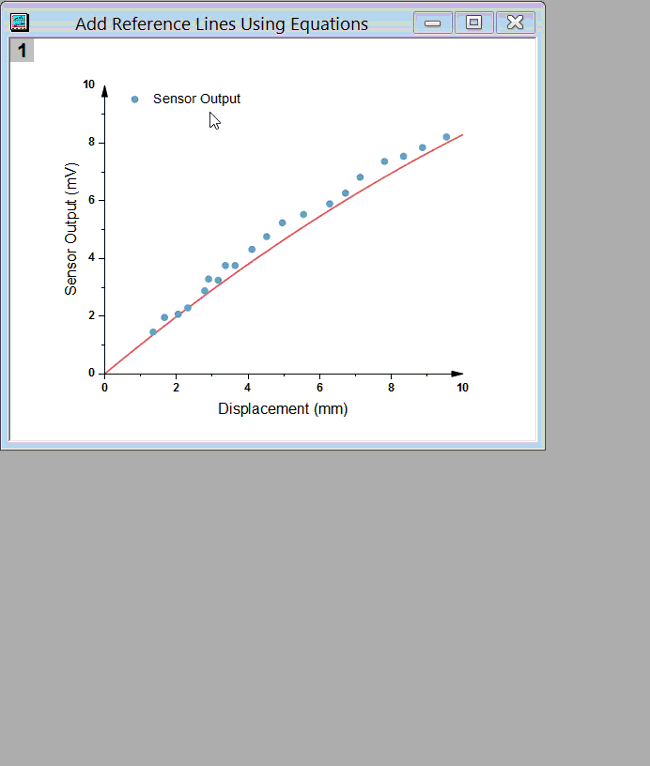

  1. 在 Origin 2018 及以后的版本中，双击图例或者右击图例并选择 属性 菜单以打开 文本对象 - Legend 对话框。在 文本 选项卡中，点击 添加图例符号 按钮对图例中的符号进行设计。该方法支持线条、箭头、符号、点线类型的图例。如下动画所示：
    Customize legend Add Symbol.gif
  2. 在 Origin 2017 以及之前的版本中，请参考 图例中的独立符号 章节的内容手动构造图例。

自定义图例的布局

经过数年的不断更新，逐步的在图例组织布局中添加了一些新功能，具体如下所示，其末尾的注释表示对应功能所需要的最低 Origin 版本。

  1. 若要反转整个图例，则可以右击图例并选择 图例：倒序。 (Origin 2015)
  2. 若要水平排布图例，则可以右击图例并选择 图例：水平方向排布。 (Origin 2016)
  3. 若要使图例呈多列排布，按住 Ctrl 键并拖动图例的边缘。 (Origin 2015).
  4. 若要图例框中显示更多的空白边距，单击图例边界使得图例的两条边界都显示出来，然后拖动边框线。
  5. 若要扩大图例之间的行间距，右击图例并选择 属性...，在打开的对话框中修改 行距。(Origin 2016)

Keywords:dataset, symbol, special, ini, length of legend, width of legend, legend symbol size, add legend entries，数据集、符号、特殊、ini、图例长度、图例宽度、图例符号大小、添加图例项

请查阅 用户手册 以获取更详细的信息。
