3.161 FAQ-1037 如何在批处理中导出图形?

Last Update: 4/16/2020

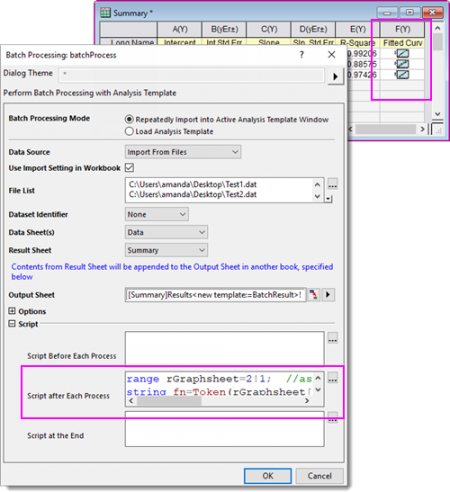

如果你的分析模板有图形在工作表里，并且你使用该分析模板进行批处理，结果的图形会插入到总结工作簿的工作表单元格里。要导出这些图形，请在批处理对话框的脚本> 每次处理后运行脚本中使用脚本expGraph。

450px-Export graph after batch dialog.png

Contents

以下是一些脚本样本提供参考

图形位于分析模板的图形工作表

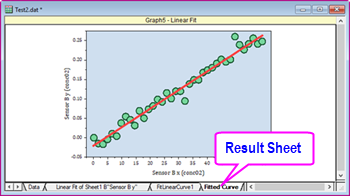

假设分析模板看起来如下图，第4个工作表是你要导出的图形工作表，

Export graph after batch graphsheet template.png

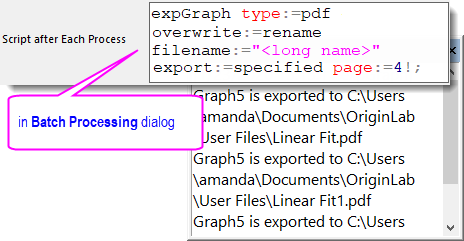

把下列代码输入到每次处理后运行脚本编辑框。

expGraph type:=pdf overwrite:=rename filename:="<long name>" export:=specified pages:=4!;

Export graph after batch graphsheet dialog.png

图形位于分析模板的树形结构表单元格

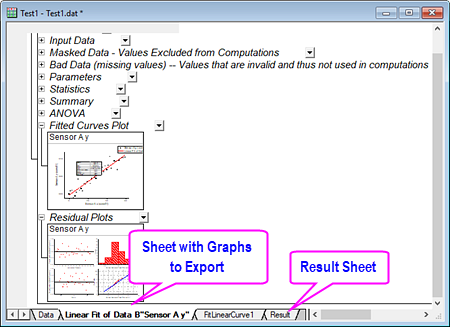

假设分析模板看起来如下图，有2个图形在结果表里。

Export graph after batch graphsheet hierarchical template.png

把下列代码输入到每次处理后运行脚本编辑框。

expGraph type:=pdf export:=specified pages:="FitLine - Linear Fit
Residual - Residual Plots";

图形位于分析模板的常规工作表单元格

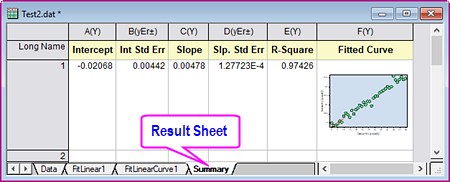

假设分析模板看起来如下图，

Export graph after batch graphsheet regular template.png

把下列代码输入到每次处理后运行脚本编辑框。

expGraph type:=png overwrite:=rename filename:="<long name>" export:=specified pages:=col(F)[1];//result sheet must be active sheet

Keywords:Batch Processing, analysis Template, export graph, 批处理, 分析模板, 导出图形
