3.158 FAQ-1023 如何同步以不同采样率记录的两个传感器信号？

Last Update: 11/4/2020

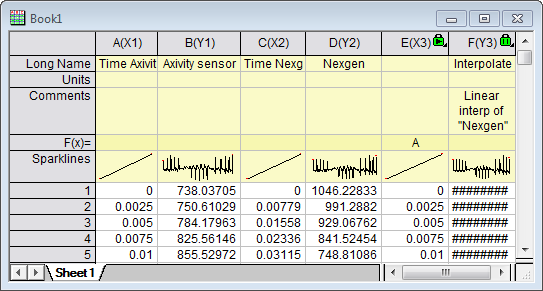

如需同步以不同采样率记录的两个传感器信号，可以使用 Origin 中的插值工具。假设工作表中的两个信号有四列： X1, Y1, X2 和 Y2, 并且您希望两个信号的采样率与 X1 相同。首先在右测添加一个新的列并设置为 X, 右击该列并选择 设置列值 上下文菜单，然后在新打开的对话框键入 A 以复制 X1 列。选择 分析: 数学: 从X插值/外推 Origin 菜单， 设置新的列为 用来插值的X值， X2Y2 列作为 输入。生成的 Y3 (F 列) 将与 Y1 有着一样的采样率。
Syn Two Signals Data.png

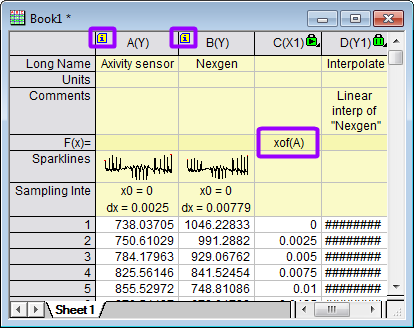

如果您有着两个带有 采样间隔 的 Y 信号列，首先在右侧添加一个新的列并设置为 X, 右击该列并选择 设置列值 上下文菜单，然后在新打开的对话框键入 xof(A) 以复制 Y1 (A列) 的 X 值。使用上述步骤生成 Y3 (D列), 则其将与 Y1 (A列) 有着一样的采样率。
Syn Two Signals SampleInt.png

Keywords:同步, 采样率, 插值, 内插, 采样间隔, 数学
