1.199 FAQ-925 为什么等高线标签没有显示在等高线图中？


Last Update: 4/15/2021

Contents

使用了自定义边界的等高线图

如果您在等高线图上打开了标签, 然后在等高线图上应用自定义边界, 您可能会发现某些标签 "消失"了。这是因为它被放置在自定义边界之外而被剪掉。

以下方法可以重画自定义边界内的标签：

  1. 点击等高线图一次，从而显示出等高线图的迷你工具栏，然后点击 显示等高线图标签 按钮Button MT add label.png来显示或不显示等高线图标签。又或者，点击 重新定位标签按钮Button MT Reposition Labels.png（需要 Origin 2021b 或更新版本）。


注意，在 Origin 2020 版本之前，您需要打开 绘图细节，然后隐藏，再重画图上所有的标签。

没有使用自定义边界的等高线图

如果您的等高线图没有使用自定义边界， 但仍然发现有某些标签却没有显示，下面的方法可以让这些标签显示：

2021 版本或更旧版本

  1. 双击等高线图，打开 绘图细节对话框。

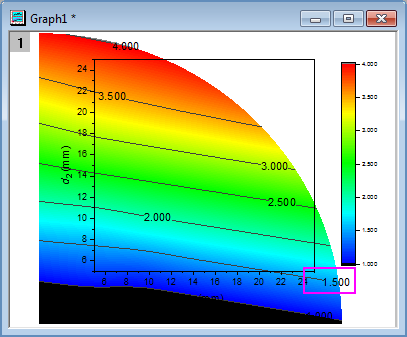

  2. 在左侧选择图层级别，然后选择右侧的 显示 选项卡。 取消选中 裁去图层框架外数据。 这将会显示图层框架外数据（包括标签）。
    Contour label disappear.png
  3. 单击选择在框架外的标签，然后将其拖动到图层框架内以重新定位。
  4. 将所有标签拖回图层框架内后，重新打开 绘图细节 对话框，并重新选用 裁去图层框架外数据。

2021b 版本或更新版本

除了设置 裁去图层框架外数据，您还可以尝试下面的设置：

  1. 点击等高线图一次，在显示的等高线图的迷你工具栏中，点击 重新定位标签按钮Button MT Reposition Labels.png。
  2. 对系统变量@CLE的值进行修改。默认值为5，这会把图层5%（宽/高的5%）之外的标签排除。您也可以尝试改变@CLI的值。如果您已经修改了这两个 LabTalk 系统变量中的任一个，然后点击图一次，迷你工具栏显示出来，点击上面的 显示等高线图标签按钮Button MT add label.png两次，从而实现关闭再打开显示标签，又或者点击上面的 重新定位标签按钮Button MT Reposition Labels.png。

Keywords:contour, label, unshown，等高线图，标签，不显示

Minimum Origin Version Required: 9.1 SR0
