1.197 FAQ-918 绘制 OpenGL 3D 图形有哪些要求和限制？

Last Update: 10/26/2022

从Origin9.0 开始，默认情况下，所有 3D 图形，3D 函数图和 3D 参数函数图都是使用 OpenGL 创建的。

这样可以提高绘图性能，例如：更快地绘图，快速旋转图形，曲面光照效果，以及引入一些新的绘图类型。

Contents

1 3D OpenGL 硬件要求
- 1.1 重要提示
2 达不到硬件要求的情况
- 2.1 用命 3D OpenGL设置对话框自定义OpenGL设置
- 2.2 关闭 OpenGL

3D OpenGL 硬件要求

能否支持 OpenGL 绘图取决于计算机的硬件配置。为获得最佳性能，我们对显卡和系统有如下建议：

独立显卡，使用例如 ATI Raedon™ Series 5400 或更高的版本，或者 NVIDIA GeForce® 8400 或更高的版本。
集成显卡，使用例如 Intel® HD 3000 或更高的版本
对于 Mac: 使用虚拟机: Parallels® 8.0 或更高的版本

重要提示

我们建议你将显卡驱动程序更新到最新版本，以确保你的硬件允许你访问最新版本的 OpenGL 。无论是独立显卡还是集成显卡都可以进行驱程更新。
如果你的PC有两个显卡，确保在用的是最好的那个，例如从集成显卡切换到独立显卡。
在Windows的设置中为 Origin 设置更高的性能，从而为 OpenGL 的最好性能提供保证。请参阅此页面了解更详细的步骤。

达不到硬件要求的情况

如果你的硬件配置低于推荐选项，你可以有两种选择：

用命 3D OpenGL设置对话框自定义OpenGL设置

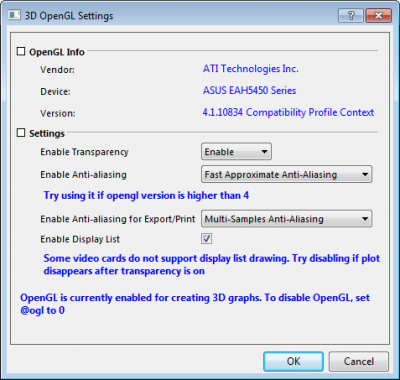

选择菜单 设置: OpenGL 设置 打开对话框，自定义 OpenGL 的设置
在这个对话框中，你可以禁用某些 OpenGL 设置，例如：透明效果和抗锯齿功能。这样可以有效避免在绘图时遇到的问题。

关闭 OpenGL

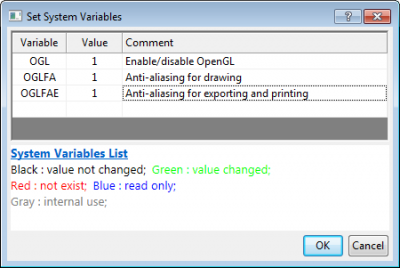

你可以使用 设置: 系统变量 对话框，设置 ogl=0 以关闭 OpenGL。然后，所有 3D 图形的绘制都将会画出以前 Origin 版本中的非 OpenGL 的 3D 图。

一些有用的命令：

查看3D图是否基于OpenGL：
- 在图形窗口处于激活的状态下，运行layer.IS3DGL=。返回1，则表示图形基于OpenGL；返回0，则表示图形是由旧的方式（基于GDI）创建的。
把基于GDI的3D图形转为基于OpenGL：
- layer -3d c;//把当前图层转换为基于OpenGL
- win -dg; //复制并转换当前图形窗口为基于OpenGL的

示例1：
在早期版本的Origin中，或者在系统变量 @ogl 为0的情况下，所创建的3D图形都是基于GDI的，此例子的作用是把这些基于GDI的3D图形转换为基于OpenGL。

doc -e LP //execute for all graph windows
{
  layer -3d c;//convert the current layer to OpenGL
}

示例2：
此示例的作用是把当前项目管理器文件夹里的所有不是基于OpenGL的图形复制并转换为基于OpenGL的图形。

doc -ef P //Execute for the given script for all graph objects in the current folder
{
 if(!layer.IS3DGL) // layer.is3dgl is used to determine whether current graph is 3d opengl graph
   {
	win -dg; //Duplicate and convert the current graph window to OpenGL
  }
}

Keywords:OpenGL
