1.263 FAQ-1065 如何用图例风格的文本来标签线图？

Last Update: 10/15/2020

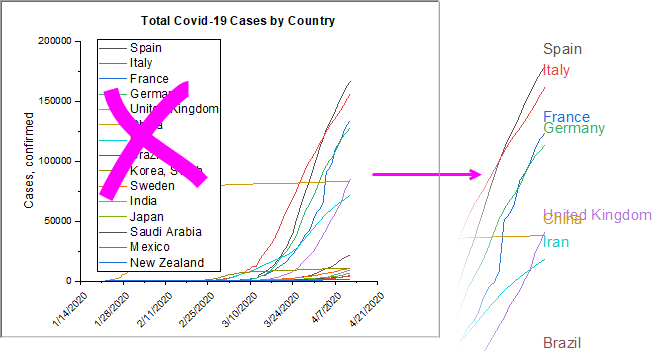

某些情况下，您可能更青睐于使用图例风格的文本来标签每个线图，而不是使用标准的图例。

FAQ1065 image 1.png

从Origin 2021开始，这一切都变得很容易：

  1. 选中标准的图例对象。

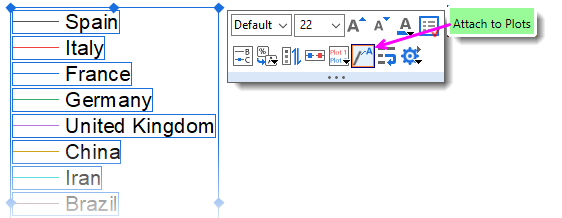

  2. 在弹出的迷你工具条中点击附加到图形按钮。
    FAQ1065 image 2.png
  3. 选择标准图例对象，按Delete键把它删除即可。


Origin 2020b版本或更早版本：

  1. 选择菜单格式：绘图属性打开绘图细节对话框，然后在右边面板点标签页。

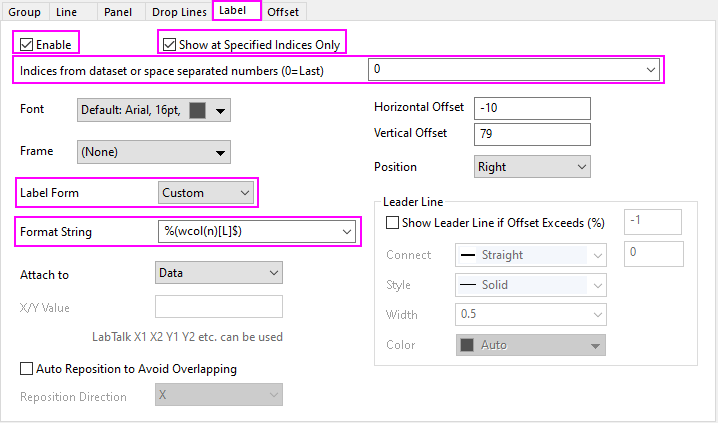

  2. 按下图设置相应的控件值，同时根据需要设置其它值：
    FAQ1065 image 3.png

在这种情况下，我们使用了自定义的字符串格式%(wcol(n)[L]$)，此表达式用到了符号替换，表示用数据的长名称来给每个图形的最后一个点添加标签。也可以使用其它的元数据，如单位、注释等，都是可以的。

Keywords:plot label, data label, legend, line plot, line graph, Attach to Plots, substitution notation，绘图标签，数据标签，图例，线图，附加到图形，替换符号
