パレート図の作成

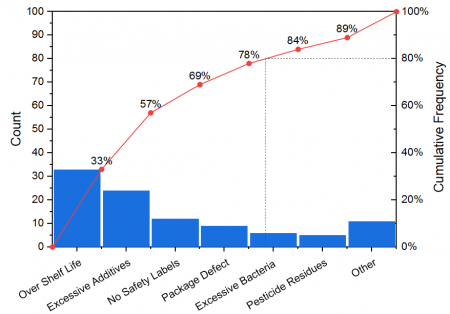

パレート図は、折れ線グラフと縦棒グラフを組み合わせた特別なグラフです。通常、縦棒グラフは、その高さで問題の頻度または重要度を表し、重要性の順番に降順に並べ、折れ線+シンボルグラフはその累積度数を表し、単調に増加します。

パレート図は、システムに影響を及ぼす要因を認識するのに使用されます。よって分析において、重要度の低い要因を除外するのに役立ちます。

ビン化データまたは素データからパレート図を作成

ソースデータの形式によって、Originは以下の2つのパレート図の作成が可能です。

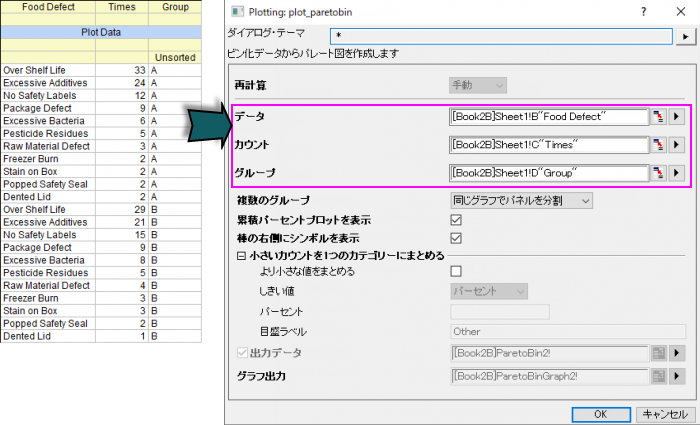

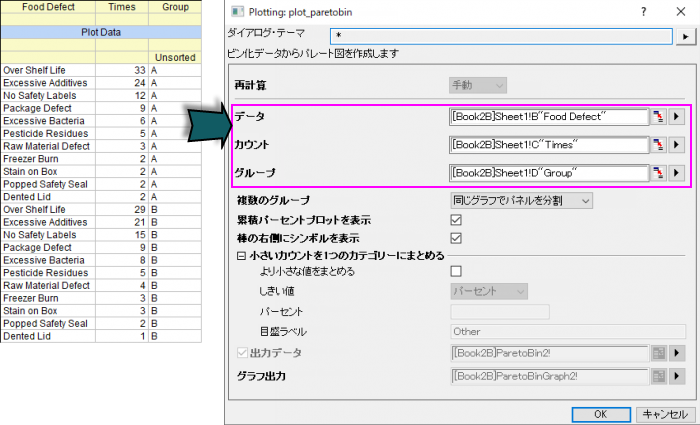

既にビン化データがある場合、作図 > 統計: パレート図：ビン化データメニューまたは、2Dグラフギャラリーツールバーのパレート図：ビン化データボタンをクリックして作図可能です。これにより、plot_paratobin ダイアログが開きます。

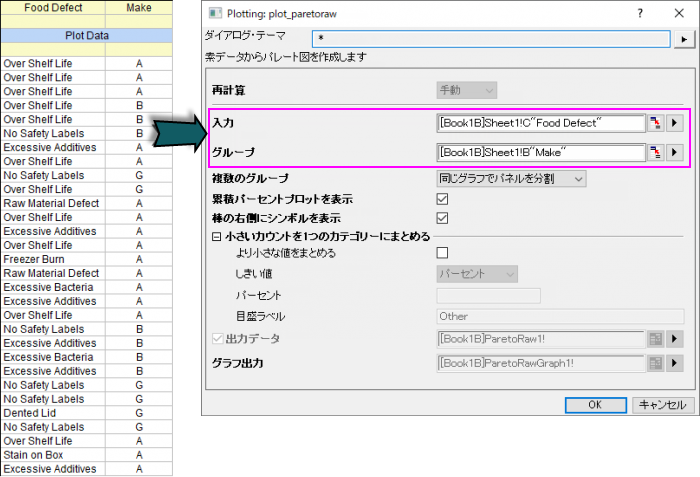

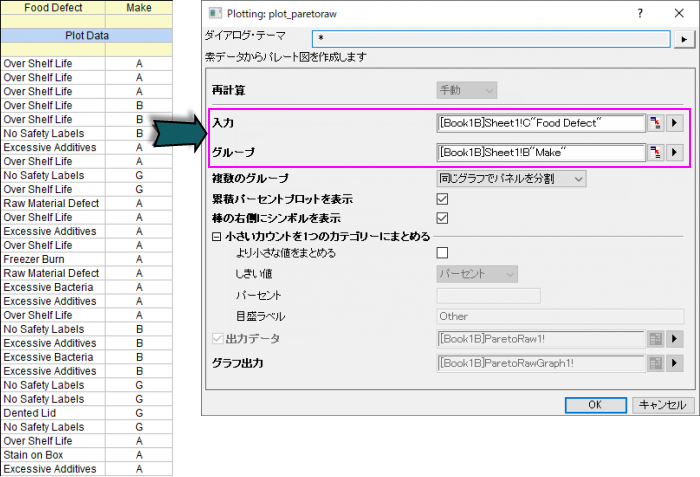

素データがある場合、作図 > 統計: パレート図：素データメニューまたは、2Dグラフギャラリーツールバーのパレート図：素データボタンをクリックして作図可能です。これにより、plot_paratorawダイアログが開きます。

グラフボックスでグループ化列が選択されている場合、このコントロールを使用して、複数のグループをどのように配置するか (同じグラフでパネルを分割またはグラフを分ける) を決定できます。

同じグラフでパネルを分割を選択した場合、パレートグラフはグループごとに同じグラフ上の別々のパネルにプロットされます。グループの数がNの場合、パネルはsqrt(N) で折り返されます。

グラフを分けるを選択した場合、パレート図はグループごとに別々のグラフとしてプロットされる。

パレートグラフに線+シンボル図として累積パーセントを表示するかどうかを指定します。この線+散布図は別の新しいレイヤにプロットされます。

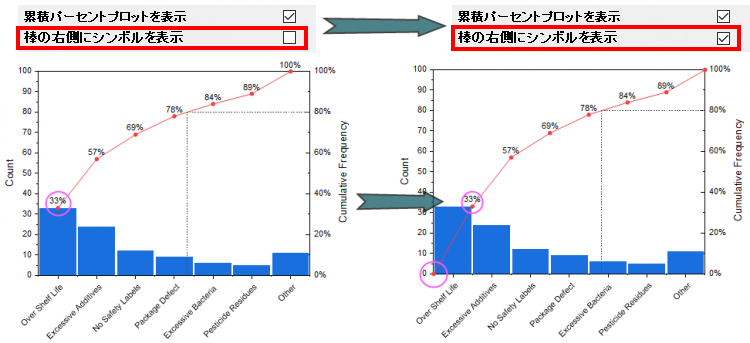

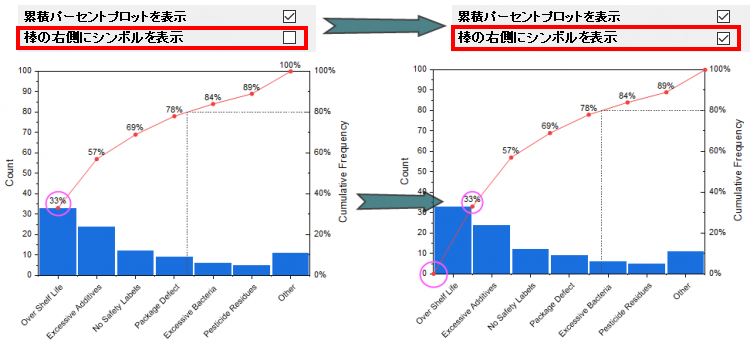

棒の右側に散布図シンボルを表示するかどうかを指定します。Note:このチェックボックスにチェックを付けると、この線+シンボル図は原点(0,0)から開始し、散布点を棒の右側に配置します。

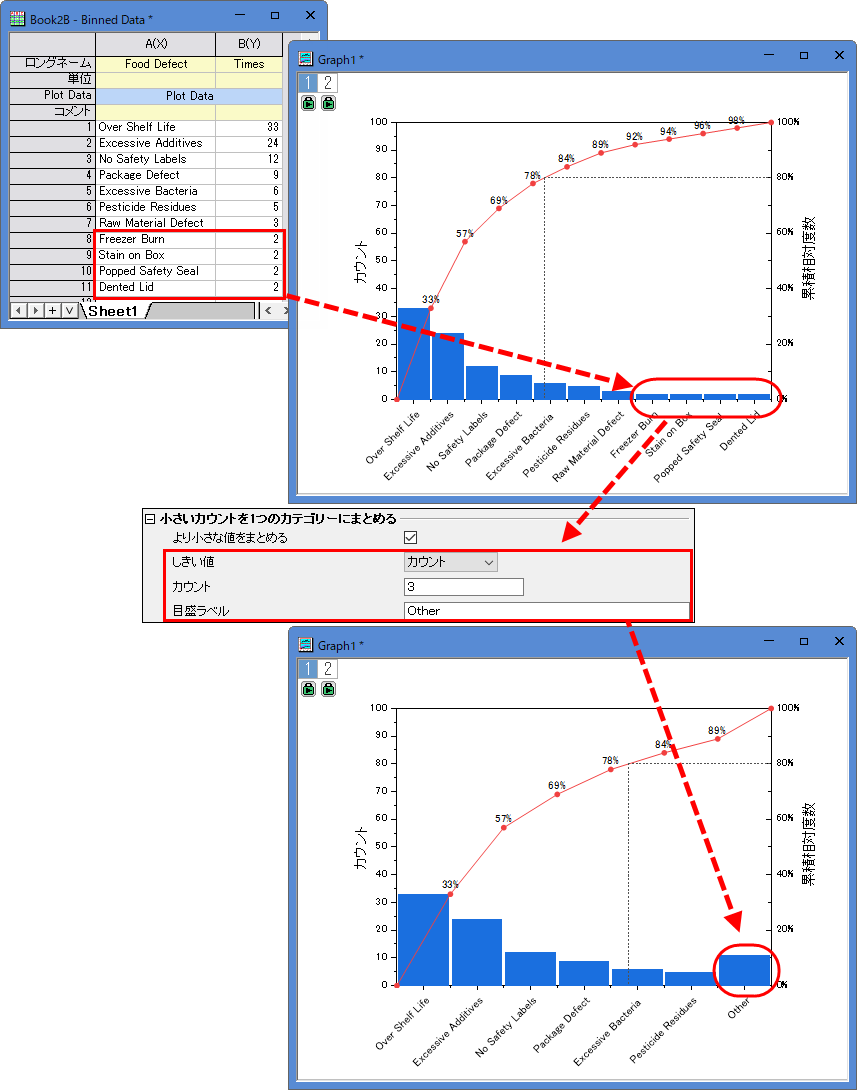

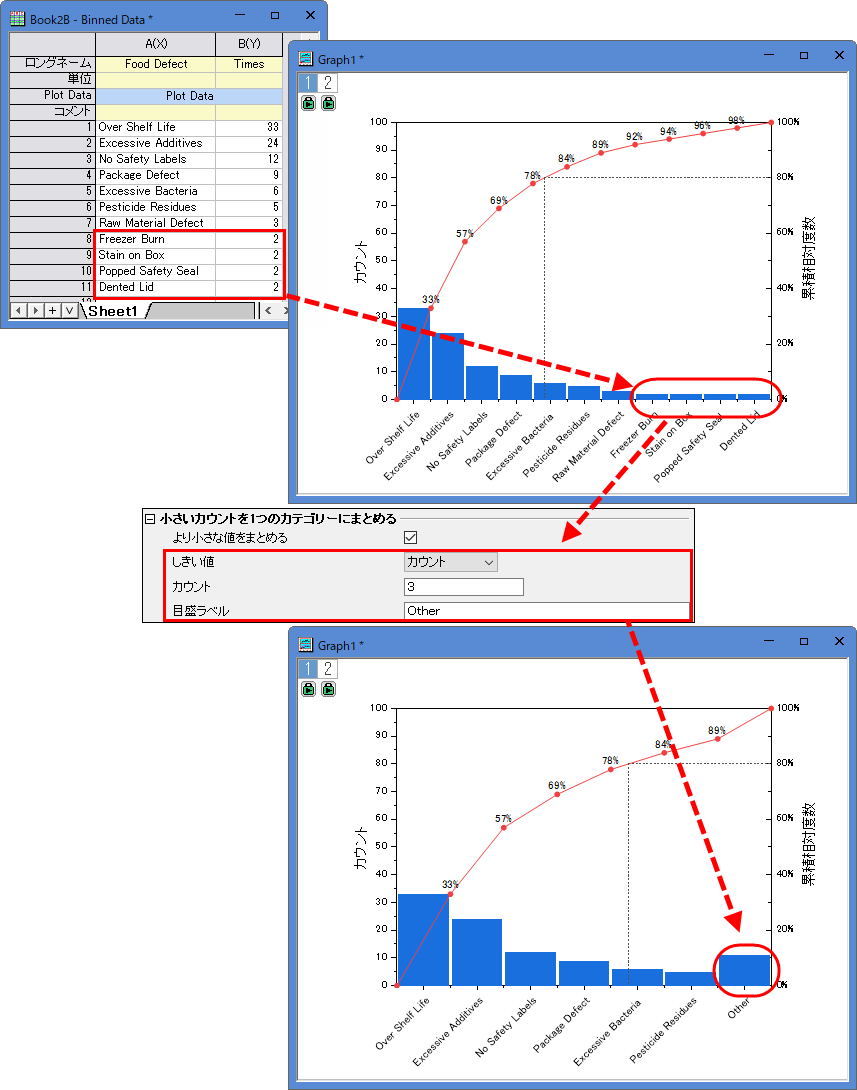

カウントがしきい値を下回るデータを結合するかどうかを指定します。

指定された小さいカウント値をまとめます。

しきい値の定義方法として、パーセント、カウント、棒の数から選択します。

しきい値ドロップダウンリストの選択に従って、しきい値を入力します。

小さいカウントをまとめた棒のラベル用テキストを入力します。
