ドットプロットを作成
ドット プロットは、塗りつぶされた円を使用して、単純なスケールでプロットされたデータ ポイントで構成される統計グラフです。
Originは、作図メニューからドットプロットをプロットできます。
- 作図 > 統計: ドットプロット
- 作図 > 統計 : 積み上げドットプロット
- 作図 > カテゴリカル : グループ化ドットプロット
- 作図 > カテゴリカル : グループ化積み上げドットプロット
目次
ドットプロットの種類
 |

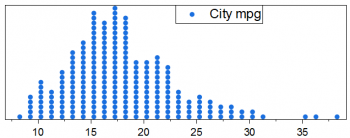

1つのYのドットプロット | 入力：Y列1つ メニュー：作図 > 統計 : ドットプロット |
 |

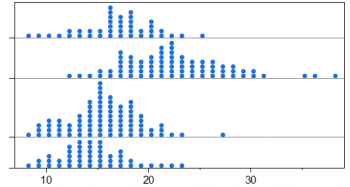

グループを持つ1つのYのドットプロット | 入力：Y列1つとグループ列が1つ メニュー：作図 > カテゴリカル：グループ化ドットプロット |
 |

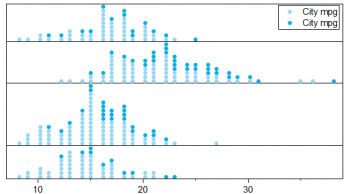

積み上げグループを持つ1つのYのドットプロット | 入力：Y列1つとグループ列2つ メニュー：作図 > カテゴリカル：グループ化積み上げドットプロット |
 |

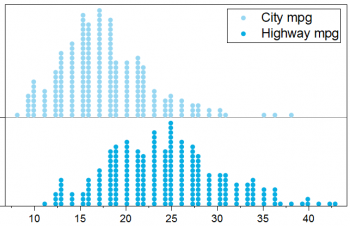

複数のYのドットプロット | 入力：複数のY列 (この例では2列) メニュー：作図 > 統計 : ドットプロット |
 |

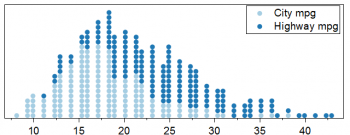

複数のY、積み上げドットプロット | 入力：複数のY列 (この例では2列) メニュー：作図 > 統計 : 積み上げドットプロット |
 |

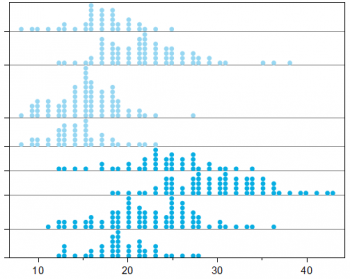

グループを持つ複数のYのドットプロット | 入力：複数のY列 (この例では2列)とグループ列1つ メニュー：作図 > カテゴリカル：グループ化ドットプロット |
 |

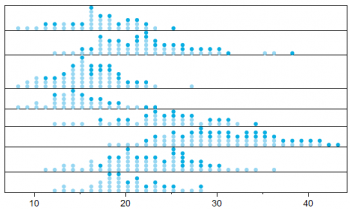

積み上げグループの複数のYのドットプロット | 入力：複数のY列 (この例では2列)とグループ列2つ メニュー：作図 > カテゴリカル：グループ化積み上げドットプロット |
ドットプロットを作成
グループ化ドットプロットをプロットすると、Xファンクションplot_gdotが開き、ドットのプロット方法を指定できます。
入力
カウントするソースYデータ列を選択します。複数の列を選択できます。
グループ
グループ化列を選択します。
プロット順
入力列が複数ある場合、出力シートでデータをソートしてグループ化ドットプロットをどのようにプロットするか指定できます。このコントロールは、列アンスタッキングダイアログの出力列のソートと同じです。
積み上げコントロールが入力変数、最後のグループまたは全グループに設定されている場合は無効になります。積み上げ入力変数を選択すると、グループ情報を先にが使用されるためです。最後のグループまたは全グループを選択すると、入力変数を先にが使用されます。
積み上げ
ドットプロットを積み上げるかどうか、および各グループでの積み上げ方法を指定します。
- 積み上げがなしの場合、 グループ列を使用してソース入力変数データを分割し、それらすべてをグループ化ドットとしてプロットします。入力が複数変数+グループの場合、プロット順が「入力変数を先に」にすると、出力シートの最後のグループラベル行にサブグループを設定します。プロット順が「グループ情報を先に」にすると、出力シートのサブグループをロングネーム行に設定します。入力が1つの変数+複数のグループの場合、出力シートの最後のグループラベル行にサブグループを設定します。
- 積み上げが入力変数/最後のグループ/全グループ場合、 グループ列を使用してソース入力変数データを分割し、それらすべてをグループ化ドットとしてプロットします。積み上げの累積を選択し、サブグループ化を列ラベル別に設定し、列ラベルは出力シートの最後のグループ/最後のグループの上のグループ/ロングネームのユーザーパラメータです。
- 積み上げが全ての場合、入力変数/最後のグループ/全グループと同じですが、サブグループ化は設定しません。
ポイント配置
ドットの配置方法を指定します。
- 密度: 点は列散布図と同じように配置されますが、点は各プロットのベースラインに整列されます。実際にはデータのためのビンはなく、データの配置はデータポイントのサイズに関連します。
- ヒストグラム: ヒストグラムプロットと同じですが、棒ではなく点で数を表示します。データをビンごとに分割し、各ビン内のポイントをカウントし、そのカウントに従ってベースラインからシンボルをプロットします。
このコントロールは、作図の詳細のデータタブにあるポイント配置コントロールと同じです。
水平の余白
特にY軸上に複数の表形式の行がある場合に、目盛ラベルがうまく表示されるように、ページをレイヤに合わせる際の水平余白を指定します。
出力
指定したグループ列を使用して、積み上げていない入力列を出力します。
ドットプロットを編集
ドットプロットを作成したら、作図の詳細ダイアログを使用してドットプロットを編集できます。
また、プロット要素をクリックしてミニツールバーを開き、編集することもできます。
