1.116 FAQ-669 如何绘制2D和3D误差棒？

Last Update: 11/20/2018

Contents

绘制Y值误差棒

Origin 中列的绘图设定有 X、Y、Z、Y Error、Label等，因此可以将某一列设为Y值误差（Y Error），同时选择Y值误差和其左侧Y值进行作图，这样Y值误差棒就绘制完成。双击误差棒，打开 绘图细节 对话框，可以对误差棒进行进一步设置。

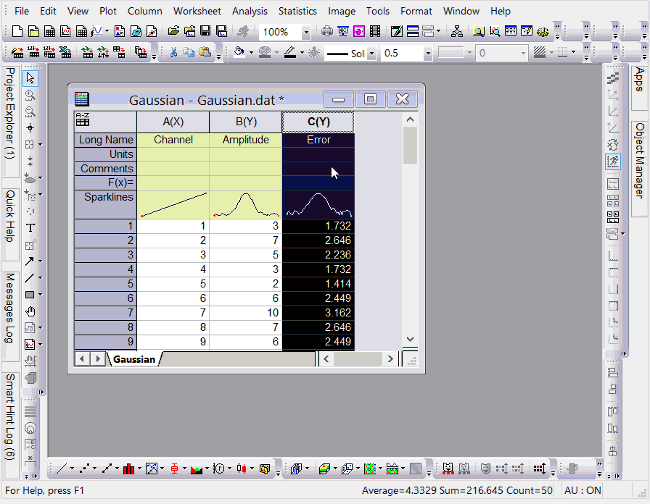

Y error.gif

绘制正负误差不同的Y值误差棒

如果你用第一种方法绘制误差棒等到的正负误差相等，都等于误差值的一半。如果要绘制正负误差不同的误差棒，有以下两种方法：

  1. 使用图表设置（图表绘制）对话框
    • 在不选中工作表中任何数据的情况下选择某个绘图类型。
    • 在绘图设置对话框中，在中间面板右击打开 Y Err+ 和 Y Err-。
    • 选择相应的X,Y,YErr+ 和 YErr-数据进行绘图。

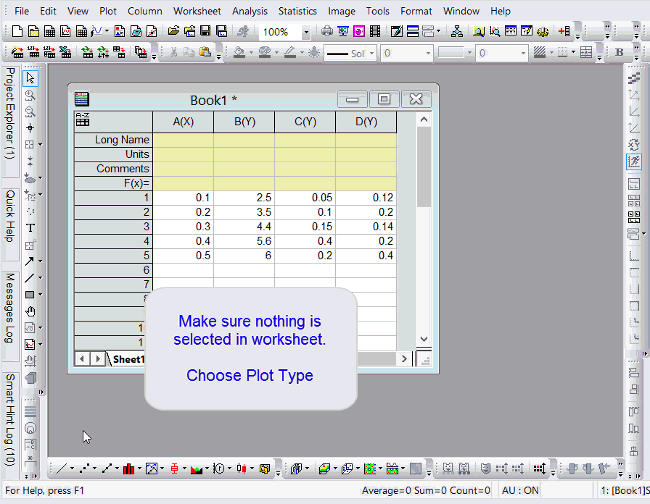

      Y plus minus error bar.gif
  2. 同时绘制两组误差棒，然后分别隐藏误差棒的某些部分。
    • 将正负误差都设为 Y Error，选中Y值和对应的两列误差进行绘图。
    • 双击图形中的误差棒，打开 绘图细节 对话框。
    • 在左侧面板选择正误差棒曲线，取消勾选误差棒 选项卡下的 负。 对于负误差棒曲线，执行类似的操作，唯一不同的是此时要取消勾选 正。

绘制X值误差棒

把列设定为X值误差 (X Error) 后，绘制X值误差棒的操作与绘制Y值误差棒是一样的。

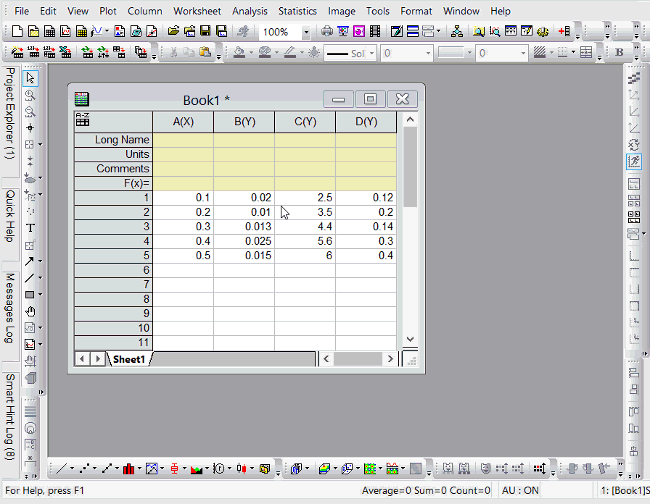

X error bar.gif

通过数据统计的方式绘制误差棒

有时工作表中没有现成的误差列，那么可以通过统计计算得到误差后绘制误差棒。打开图形窗口，点击 图：添加误差棒，打开 误差棒 对话框，选择误差计算方法，Origin将自动向图形中添加误差棒。

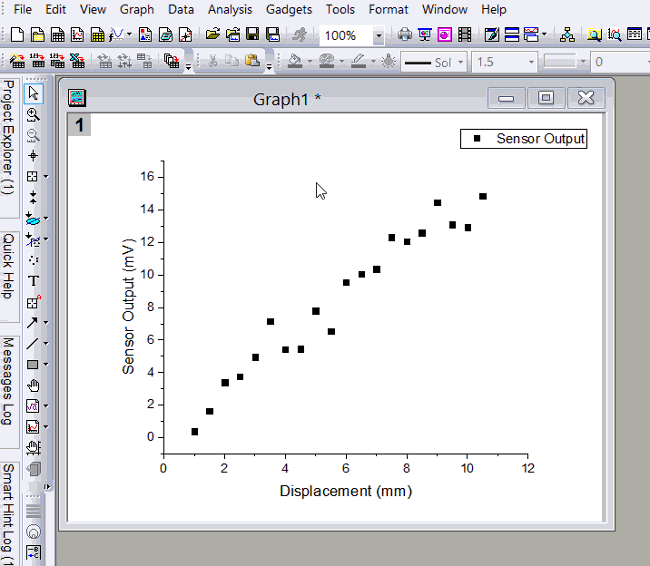

Statistics error.gif

以色带的形式表现误差棒

有时由于图形中误差棒数据点过多导致无法看清所有的误差棒，此时可以以色带的形式来表现误差棒。方法如下：

  1. 双击图形中误差棒，打开 绘图细节对话框。
  2. 在左侧面板中选定误差棒曲线，修改 误差棒 选项卡下 链接 的方式。
  3. 勾选 填充曲线之下的区域。
  4. 在 图案 选项卡中设置填充样式和颜色。

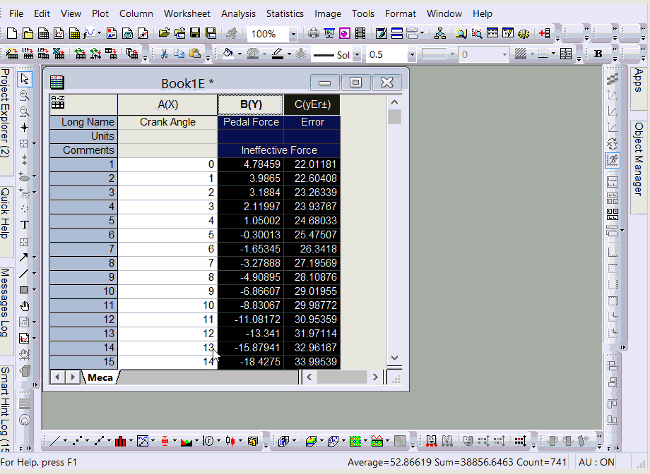

    Error band.gif

在3D图中绘制误差棒

如果是以XYZ的方式绘制3D散点图，可通过 绘图细节 对话框选择工作表中某一列绘制误差棒。在Origin 3D图中可绘制X,Y,Z三个方向的误差棒。

3d error.gif

如果是用矩阵工作表中的数据绘制的3D散点图，则绘制误差棒的数据必须和绘制3D图的数据处于同一个工作表中。例如，点击矩阵工作表右上角的D图标，选择 添加 创建新的矩阵对象，输入绘制误差棒的数据，然后选择 绘图>3D:点线图：带误差棒的3D散点图 完成图形绘制。

在某些场合用上述方式来表示误差是很有用的。但你必须牢记当使用 线性拟合 和 非线性曲线拟合 进行拟合时，Origin只会采用一种Y误差值，并且认为正负误差值相等。这也就是说普通拟合时图中的 “X 误差棒 (X Error bar)”、“负的 Y 误差棒 (Minus Y Error Bar)” 都将被忽略，只会把 “正 Y 误差棒 (Plus Y Error Bar)” 作为 “正负 Y 误差棒 (Plus and Minus Y Error Bar)”用于拟合中.
如果想要利用X误差值进行拟合，线性拟合的话, 必须选择 带X误差的线性拟合 ,而非线性拟合的话，则选择 非线性隐函数曲线拟合。 请阅读 怎样进行带有 X 误差的曲线拟合？了解详细信息。

 
