1.117 FAQ-672 绘制样条曲线后如何获取样条曲线的数据？

Last Update: 11/21/2018

Origin 中用于获取样条曲线数据的方法有以下几种：

Contents

改变曲线连接方式绘制样条曲线

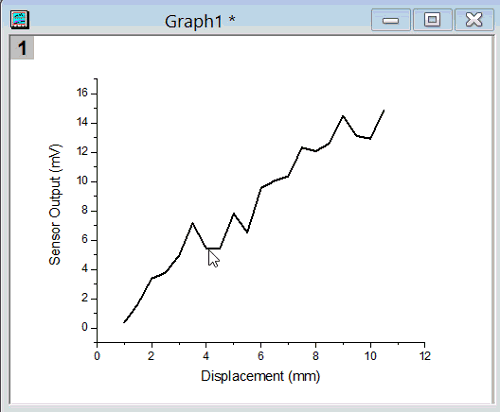

  1. 将曲线的连接方式改为样条曲线（Spline）
  2. 右击样条曲线，在弹出的菜单中选择 创建样条曲线数据 则样条曲线的数据就被写入到工作表中
    Access the spline data.gif


插值工具

此工具适用于工作表或图形窗口

  1. 假设已经绘制好折线图/散点图/点线图
  2. 点击 分析：数学：插值/外推 菜单. 在弹出的 interplxy 对话框中进行相应的设置然后点击 确定. 则样条曲线就添加到当前图形
  3. 默认情况下样条曲线数据将以 interpolated 为长名称（Long Name）写入原始数据所在工作表的某一列。

插值快捷工具

此工具仅适用于 2D 图形窗口

  1. 假设已经绘制好折线图/散点图/点线图
  2. 选择 快捷分析：插值 快速工具
  3. 点击 内插/外推选项 选项卡，设置 方法 中样条曲线类型然后点击 确定 则在图形分析区域（Region Of Interest, ROI）添加样条或b样条曲线
  4. 根据需要调节或删除分析区域
  5. 点击分析区域右侧的>按钮，在弹出的菜单中选择 新建输出 得到数据。

LabTalk 脚本

  1. 首先用XY数据绘图。
  2. 在同一工作簿中新建一个两列工作表
  3. 通常情况下新建工作表的第一列为 A(X) 且第二列为 B(Y)。如果不是，请将这两列分别设置为X和Y
  4. 假设新建的工作表名称是工作表2（ sheet2 ）且工作簿名称为工作簿1 （book1)，向 sheet2 的col(A) 添加 x 值
  5. 打开图形窗口，点击 窗口：脚本窗口 菜单，输入以下命令并回车
    range r1=[book1]sheet2!1;
range r2=[book1]sheet2!2;
r2=%c(r1)
    上面命令的原理是： Origin 在内部利用样条曲线/b样条曲线的连接参数为Col(A)给定的每个X生成对应的Y值，然后将Y值写入 sheet2中的Col(B)中,要了解更多内容请点击这里

Keywords:Line Connection Method, Interpolate 曲线连接方式 插值
