1.162 FAQ-818 为什么无法在点线图中显示虚线？
Last Update: 10/9/2023
有些用户报告，在点线图上，设置 线条类型 为 划线 时，图中的曲线不会变为虚线，仍然显示为实线。有时候如果将符号大小设置为0，也可能会引起这样的问题。
一般来说，这个问题与以下这些因素有关：
- 绘图数据点太过密集。
- 曲线太粗（1.5 或更大的值）。
下面是解决这个问题的一些建议：

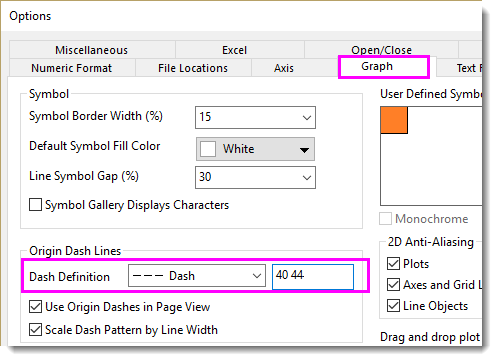

- 如果您需要绘制点线图，请选择菜单首选项：选项。 在选项对话框中，激活绘图选项卡。 在虚线组中，从虚线定义下拉列表中选择虚线类型，然后在组合框中输入较大的数字，例如 “40 44”。
- 设置线的 宽度 为一个较小的值。
- 如果你设置了符号大小为 0，那么您应该需要是线图，请在 绘图细节 对话框的左下角将 绘图类型 设置为 线 。无论曲线设得多粗，这个方法一般都能解决虚线显示为实线的问题。
- 在之前的版本中（在 9.1 之前的版本） 如果你确实需要绘制点线图，因为垂直线不能显示在线图上，请不要 设置 符号大小 为 0。可以参考这个 FAQ 中的步骤， 了解如何隐藏点线图中的数据点.
Keywords:dash, dashed line, line + symbol, symbol, line style, gap to symbol，虚线，点线图，符号，线样式，符号间距
