FAQ-874 折れ線グラフで領域に色付けする方法は？

最終更新日：2023/7/31

折れ線グラフの領域で色付けするには以下を使用できます

領域をカテゴリにグループ化し、カテゴリデータごとにカラーマップ折れ線を作成します。

Note: クラスター操作ガジェットはProのみの機能です。

例えば、下図の折れ線グラフでピークAとBを強調表示したいとします。

グラフをアクティブにして、メニューからガジェット：クラスター操作を選択します。
ダイアログで、ROIボックスタブの形状を円形にし、ROIがピーク領域を柔軟にカバーできるようにします。OKをクリックしてROI円をグラフに配置します。
ピークAにROIを移動し、2つのアンカーを調節してサイズと形状を変更し、ピークAの領域を覆います。

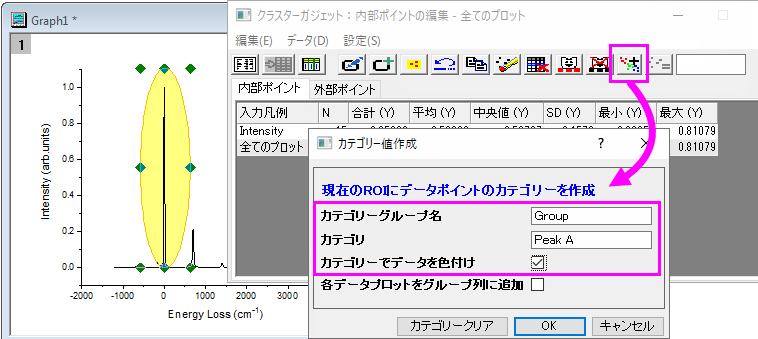

クラスターガジェット：内部ポイントの編集ダイアログでカテゴリーを作成ボタンをクリックします。
Create Categorical Value ダイアログで、カテゴリーグループ名とROI内のデータポイントのカテゴリー値を入力します。カテゴリーでデータを色付けのチェックを付けてこのカテゴリ値をデータプロットの色インデックスとして設定します。
ピークBについても操作3から5を繰り返して、カテゴリー値を設定します。
ソースワークシートに行くボタンをクリックしてソースデータを開きます。指定したカテゴリー値が入力された"Group」列が追加されます。

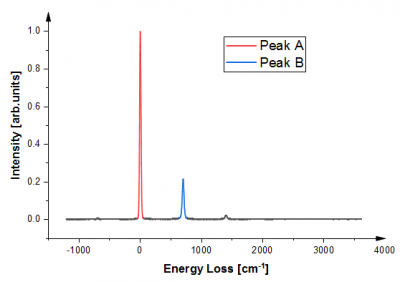

最終的に以下のようなグラフになります。

上述のチュートリアルはデータハイライターでも実行できます。以下のように操作します。

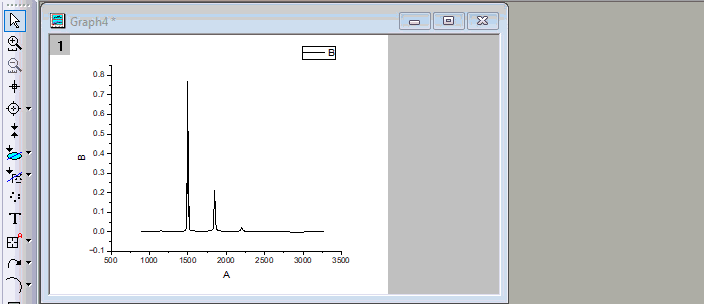

グラフをアクティブにして、プロット操作・オブジェクト作成ツールバーのデータハイライターボタンを選択します。
カーソルがデータハイライトモードになり、データハイライターミニツールバーがグラフウィンドウの右上に開きます。
ドラッグして、ピークAの領域を囲みます。この領域内のデータポイントが強調表示されます。
ミニツールバーからカテゴリ作成ボタンをクリックします。これにより、カテゴリー値作成ダイアログが開きます。
カテゴリに名前を付け、強調表示されたデータポイントにカテゴリ値を指定します。カテゴリーでデータを色付けのチェックを付けてこのカテゴリ値をデータプロットの色インデックスとして設定します。
ピークBについても操作2から4を繰り返して、カテゴリー値を設定します。
ソースデータのワークシートを開くと、指定したカテゴリー値が入力された「Group」列が追加されます。
