1.234 FAQ-1006 为什么位于图层框上的数据点没有被剪辑？
Last Update: 4/16/2020
从Origin 2019b开始，默认设置下，当绘图细节对话框的裁去图层框架外数据被勾选时，这时有两种方式裁去数据，这两种方法可以由系统变量@PEC来切换：
- @PEC=2：不裁去图层框上或里面的图形符号和数据标签。如果XY数据点在轴刻度里面，不管这些数据点是否有部分（误差棒、数据标签等）超出了图层框，都会被全部画出来。这是Origin 2020的默认设置。
- @PEC=1：裁去图层框上图形符号和数据标签。这时，所有在坐标轴线上的数据点都只显示一部分。这是Origin 2019b 的默认设置，也是从Origin 2020b 开始的默认设置。
要更改图形符号的显示方式与图层的关系：

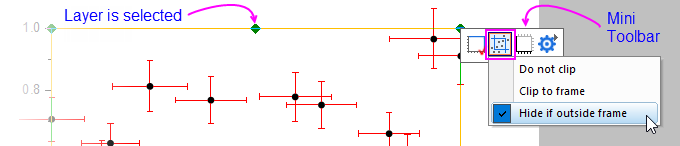

- 单击图层内的空白处，以选择该图层。
- 单击弹出的迷你工具栏上的剪辑图层框内数据按钮。

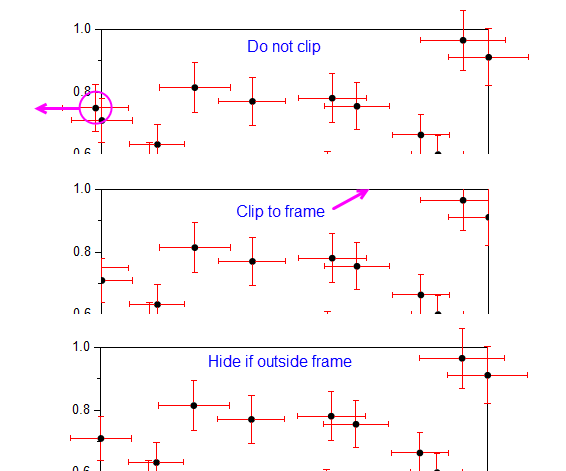

- 要显示所有数据点，误差棒和数据标签——包括图层框架外的——选择不剪裁。
- 要剪裁所有正好位于图层框架上的元素（点、误差棒、标签等），选择剪裁至图层边框。
- 要剪裁位于图层框架外的数据点，但对中心位于图层框架内或框架上的数据点（点、误差棒、标签等）完全显示，只需在命令窗口或脚本窗口运行命令
@PEC=2;，然后选择隐藏图层边框外数据。
