グラフに表を挿入する

目次

新規リンクテーブルを追加

グラフやレイアウトウィンドウに空のテーブルを追加する手順：

  1. グラフにオブジェクトを追加ツールバーにある新規リンクテーブルボタンButton New Link Table.pngをクリックします。

または、

  1. グラフレイヤの内側で右クリック（もしくはレイアウトの空白部分を右クリック）してコンテキストメニューから新しい表...を選択します。
  2. add_table_to_graphダイアログが開き、表の列数と行数、表のタイトルなどを指定します。OKボタンをクリックしてウィンドウにこの新しい表を追加します。
    Add table to graph dialog.png
  3. 表オブジェクトをダブルクリックすることで編集できます。ドッキングされたツールバーやミニツールバーを使うことで、表のスタイルを変更したりデータを入力できます。


詳細は、Xファンクションadd_table_to_graphを参照してください。

表を挿入する代わりに、ワークシートをグラフ (またはレイアウトページ) に挿入できます。詳細は、グラフ（レイアウト）にワークシートを挿入するをご覧ください。

コピーペーストでテーブルを追加

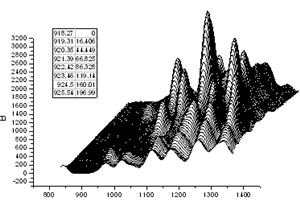

ワークシート値（分析レポートシートからの値を含む）の範囲をコピーして、Originグラフに貼り付けることができます。 埋め込まれた表は、プレゼンテーションや出版用にフォーマットすることができます。

  1. ワークシートもしくは分析レポートシートのセルを選択します。レポートテーブル全体を（分析レポートシートから）コピーするには、テーブルを右クリックして表のコピーを選択します。
  2. 表を貼り付けるには、ターゲットグラフまたはレイアウトページをクリックしてCTRL-Vを押すか、右クリックして貼り付け、リンクを貼り付け、リンクを転置して貼り付けを選択します。
    Inserting Tables in Graphs-01.png

分析結果のレポート表を追加

Custom table theme Template04v.png

Originの分析ツールのほとんどは、レポート表を分析結果のプロットに追加することをサポートしています (例: 線形フィットツールの出力タブ)。レポート表を追加する場合、表中の値ダイアログを開き、表示させる値を追加、削除、再配置することで、表の内容を変更できます。

いったん表が追加されたあとユーザは次の方法でレポートテーブルの編集を続けることができます。


追加情報は次のテーブルの編集のセクションをご覧ください。

テーブルの編集

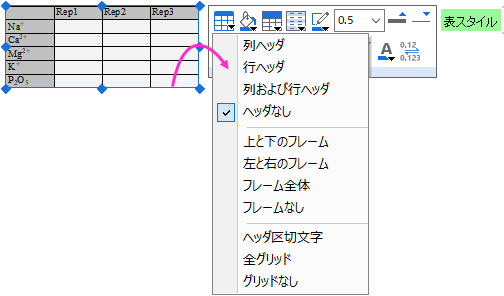

一般的なスタイル設定の場合、以下で説明するように、テーブルをダブルクリックしてポップアップウィンドウを開く必要はありません。グラフまたはレイアウトウィンドウでテーブルオブジェクトを選択し、ミニツールバーボタンを使用してテーブルを編集するだけです。

OH style table w MT.png

埋め込みテーブルを編集するにはテーブルをダブルクリックします。 これにより編集モードになります。

  • ワークシートまたは分析レポートシートから値をコピーし、貼り付けまたはリンク貼り付けでデータをテーブルに貼り付けます。

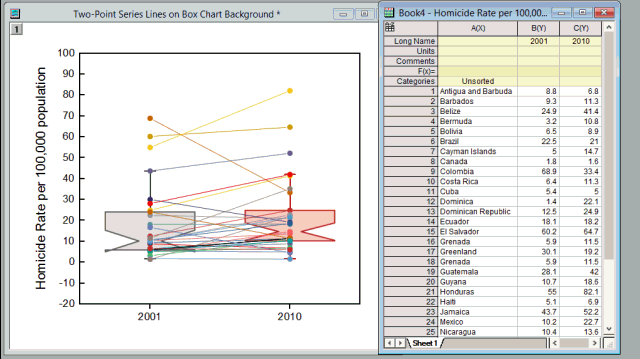

  • 列ラベル行情報を含むワークシート値の範囲をコピーするには、以下のGIF画像をしてください。
  • もしくは、テーブルセルに直接入力することもできます。
  • このテーブル編集モードでは、書式およびスタイルツールバーを使用して、テキスト フォント、前景色と背景色の変更、グリッド線の太さの増加など、選択内容のスタイルを設定できます。
  • 変更を行ったら、必ずポップアップのテーブルの更新ボタンをクリックしてください。
Past link Table to Graph.gif

凡例シンボルをグラフの表に挿入できます。

  1. ダブルクリックして表の編集モードにします。
  2. テーブルのセルを右クリックし、セルのフォーマットを選択します。
  3. ダイアログのリッチテキストオプションにチェックを付け、OKをクリックします。
  4. セルに以下のプロット凡例シンボルの表記を入力します。
\l(1) // 1つ目のプロットの凡例シンボル
\l(2) // 2つ目のプロットの凡例シンボル
\l([%H]1!1)// レイヤ1の1つ目のプロットの凡例シンボル
\l([%H]1!2)// レイヤ1の2つ目のプロットの凡例シンボル
\l([%H]2!1)// レイヤ2の1つ目のプロットの凡例シンボル
\l([%H]2!2)// レイヤ2の2つ目のプロットの凡例シンボル
