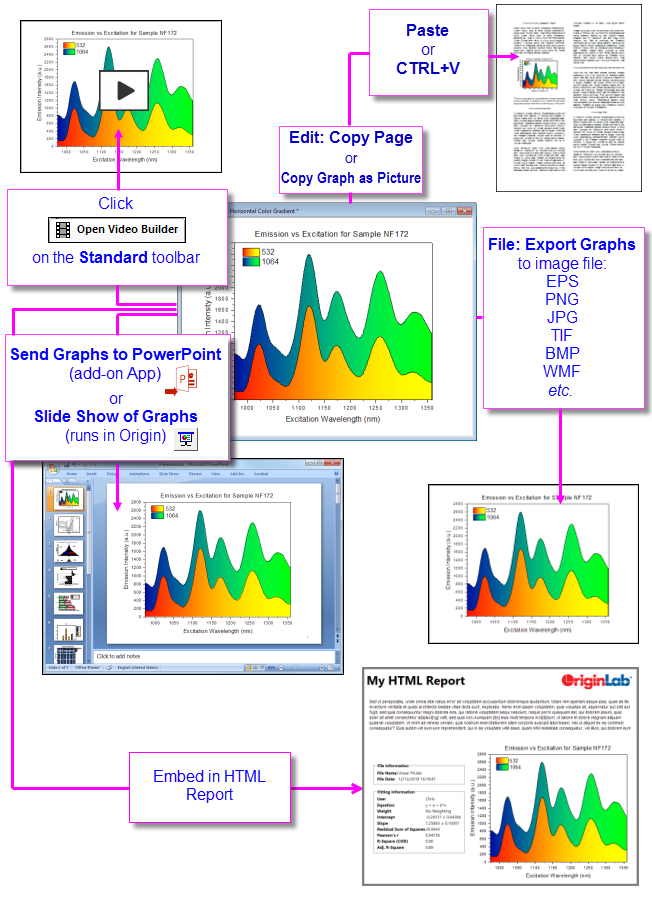

17 发布和导出

Publishing-and-Export

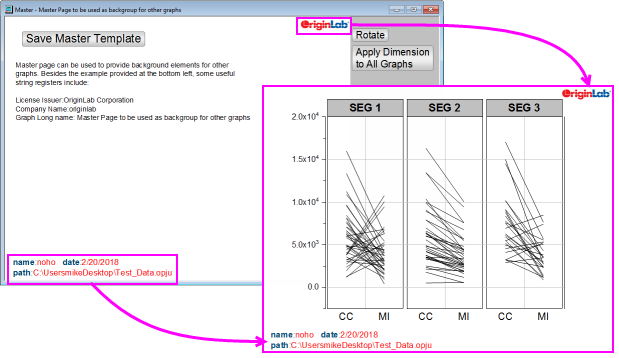

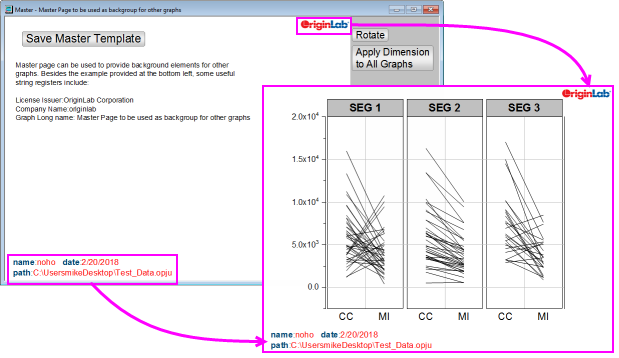

母版页面

母版页面功能用于添加一个或者多个通用对象到输出或者打印图片上。 使用母版页面去添加一系列的属性和对象 -- 定义的背景，公司Logo，文本标签，图片等等 -- 到项目中被选的图形窗口。

要使用此功能，您必须先创建母版页面，仅包含要在选定的图形窗口上显示的属性和对象：

1. 从菜单中选择文件：新建：母版页面。 如果您在选择此菜单项时不在项目根文件夹中，则会要求您切换到项目根文件夹。
2. 自定义母版。 请注意，显示在'保存母版模板按钮下方的注释是“隐藏的”，不会应用到您的图形窗口。
3. 点击保存母版按钮。 保存时，母版将作为“活动窗口的名称”保存到用户文件夹并命名为"激活窗口的名字".otpu (e.g. "C:\Users\YourName\Documents\OriginLab\User Files\Master.otpu").

有关母版，需要知道的信息：

• 母版只会在与模板相同尺寸的图形页面显示。 将尺寸应用于所有图将母版页面尺寸应用于相同宽高比的所有图形。
• 如果您创建图形并修改页面大小，然后选择文件：新建：母版并将母版加载到工作区中，则母版模板将加载您修改的图形页面的页面尺寸。
• 旋转按钮交换母版页面尺寸（横向和纵向切换）。
• 单击将尺寸应用于所有图形时，会提示您，仅将尺寸应用于具有相同纵横比的图形，或者应用于具有相同方向（纵向或横向）的所有图形。
• 纵向定向的母版页面项，不会显示在横向定向的图形上，反之亦然。
• 不使用母版时，编辑：复制页面(CTRL + J) 将在剪贴板上放置“一个 OLE 可编辑的Origin图形对象”。 使用母版时，编辑：复制页面将在剪贴板上放置一个“图像”； 在单击“复制”之前，图形复制为图像对话框打开，要求您是否接受或调整图像设置。
• 编辑：复制页面通常会将原始图形对象复制到剪贴板。将对象粘贴到MS Word文档中后，用户随后双击图形对象时，该图形会在Origin的OLE实例中打开，并在其中进行编辑。当图形中出现母版时，编辑：复制页将图像对象（EMF）放置在剪贴板上，而不是通常的图形对象。
• 如果使用母版，发送图形到PowerPoint 不支持 插入图形为嵌入对象,建议使用 将图形插入为图片。
• 还有一种机制，可以有选择地排除导出或打印页面中的母版项。如果有对象您不希望它出现在导出或打印页面中，可以设置它的名字以“NoExport”开头（例如，打开一个箭头对象的属性对话框，并在编程选项卡上，将“箭头”重命名为“NoExport_Arrow”）。
• 当您自定义并将您的模板保存到用户文件夹时，下次选择文件：新建：母版，加载你的自定义模板。
• 如果您不想在工作区中显示母版，请点击查看：显示：母版并删除复选标记。导出的图形仍将包含主项目（它们不会显示在工作区中）。
• 如果您想从工作区和导出图像中的图形中删除母版项，请单击格式：页面属性，显示选项卡并清除使用母版复选框。

您可以使用文本工具将项目和系统信息作为静态文本对象添加到您的母版中，但由于该想法是为了构建用于重复使用的模板，因此请考虑文本标签中的软编码信息。 要了解更多信息，请参阅以下主题： 文本标签中的替换变量值 LabTalk字符串指示

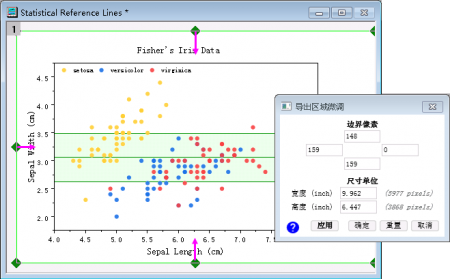

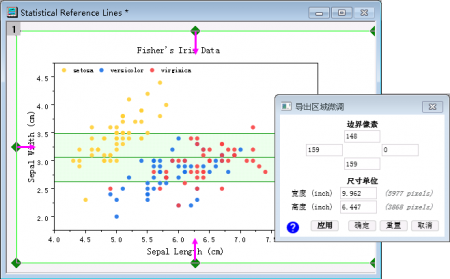

导出边距调整对话框

默认情况下，你复制或者输出图形的边距由在下面工具中决定：设置：选项的复制页面设置组件中的页边距控制选项 (复制操作)；或者导出图形对话框中的导出设置分支（导出操作）。您可以使用 导出边距调整工具在图上直接拖拉来设置导出或复制图形的页边距。

1. 点击激活图形窗口，选择编辑：设置导出边距去打开导出区域微调对话框。
2. 拖动页面边框上的蓝色控件，或者在对话框输入数值。点击应用按钮。

调整页面至图层大小以及调整图层至页面大小

有两个对话框可以帮助我们在导出之前去掉页面的空白部分或者调整页边距

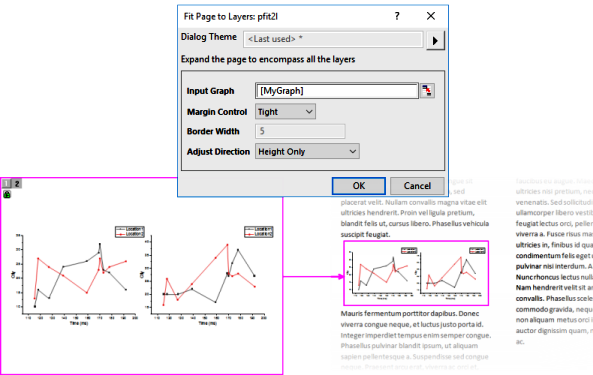

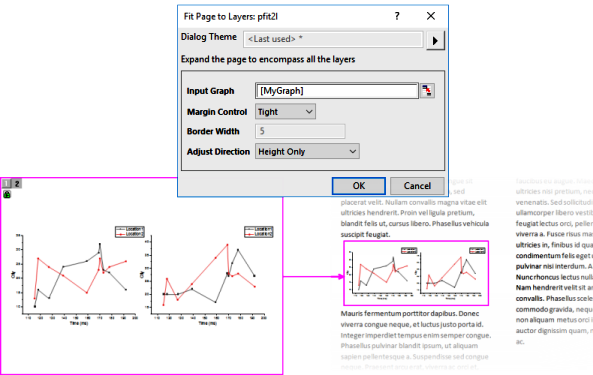

• 调整页面至图层大小: 选择菜单 图: 调整页面至图层大小 打开 pfit2l 对话框.
• 调整图层至页面大小: 选择菜单 图: 调整图层至页面大小 打开 gfitp 对话框.

这两个对话框都可以用于去掉页面的空白部分. 无论是否改变图形纵横比，两者都可以用于调整大小。可以在这里查看两者的具体文档 来决定哪种方法更适合你。基本上如果您需要保留特定的页面大小，我们建议使用调整图层至页面大小; 如果不是的话，那么使用哪种工具都可以。

复制和粘贴图形到其他应用程序

图形, 复制/粘贴或嵌入 复制/粘贴图形 嵌入图形，第三方应用程序

把Origin图形粘贴到另一个应用程序的文件中 (例如：Microsoft Word的.docx 文件)，有两种方法：

• 作为图像
• 作为可编辑的OLE Graph 对象 对象链接和嵌入 (OLE).

当您粘贴为图像时，您正在粘贴静态对象。例如，在 MS Word 中，您可以使用 Word 的图片编辑工具修改图像，但不能在 Origin 中编辑图形并让图形在 Word 中更新（除非删除现有图像并用一个新的替换它）。

相比之下，当您粘贴图形为对象时，您可以稍后在宿主应用程序中双击该对象以启动 Origin 的新实例。图形和任何相关的数据表将可以被编辑。编辑完成后，使用 Origin 的 文件：退出并返回... 菜单项更新嵌入对象，关闭 Origin 并返回到宿主应用程序。

复制图形作为图像

1. 点击选中您的Origin图形，然后 ...

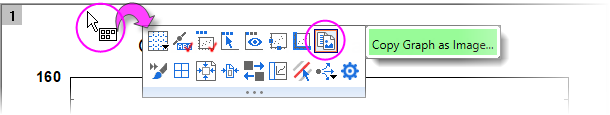

2. 选择编辑：复制图为图像（CTRL+ALT+J）。 或者，单击页边距附近的图形窗口，然后单击 浮动工具栏 上的“将图形复制为图像”按钮。



3. 在您的宿主应用程序中，选择粘贴或按CTRL+V键。

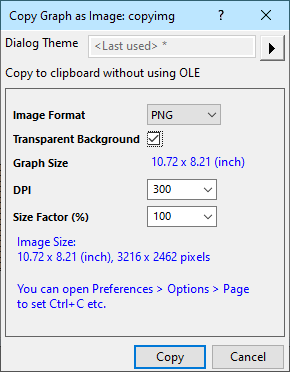

如果将图形复制为图像 (CTRL+ALT+J) 时，您现在可以选择不同图像格式（PNG、EMF、DIB、HTML、JPG）。此外，您可以快速调整大小并指定背景透明度 (PNG)。 复制图为图像 (copyimg) 对话框包括一个 对话框主题 控件，它允许重复 <上次使用的> 设置，将当前设置保存为默认 保存为<默认> 或将设置保存到命名主题（另存为...）。

设置：选项：页面 选项卡上有一个新的 复制 控件，它允许您将 CTRL+C 热键组合分配给 复制图为图像<上次使用的> 或 复制页面 (CTRL+J)。因此，您可以通过将此控件设置该快捷键为 复制图为图像<上次使用的>，然后使用 CTRL+C 热键组合来绕过上一段中描述的 复制图为图像 对话框将当前图形复制为图像并将其放在剪贴板上。

将图形复制为可编辑的 OLE 图表对象

1. 选择编辑：复制页面 (CTRL+J)。
2. 在您的应用程序中选择粘贴或按 CTRL+V。

提示： 有关详细信息，请参阅： 帮助: Origin: Origin 帮助 > Exporting and Publishing Graphs > Pasting or Embedding Graphs in Other Applications

组织您的图表进行演示或导出

如果您的Origin项目文件中包含大量图形，您希望导出或者Origin幻灯片中演示，较为简单的方法是，在项目管理器的收藏夹文件夹中添加图形的快捷方式，并在其中编排图形：

• 右键单击一个窗口，并选择添加快捷方式到收藏夹。一个图形窗口的快捷方式则会被添加到一个新建的收藏夹文件夹中。 (参考 项目管理器).
• 将图形发送到PowerPoint或创建Origin幻灯片时，您可以 (1) 在相应的对话框中设置幻灯片顺序，或(2) 按照此过程设置幻灯片顺序

如果您正准备发表稿件，您可能希望看到FAQ-441如何导出具有由出版商指定大小和分辨率的图表？

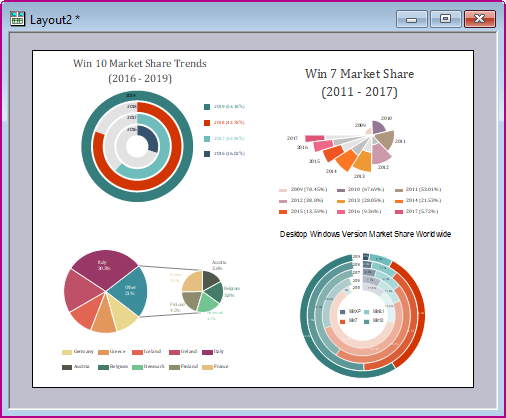

布局窗口

布局窗口，如名所示，是可以布局不同元素的窗口，然后用于发表出版或导出。使用布局窗口可以把图形、结果表格、文本对象等组合到一个版面。

通常，您会先创建一个空白的版面：

1. 点击标准工作栏上的 新建布局 按钮。
2. 右击空白布局，然后就可以粘贴剪切板的内容，添加文本，插入图像文件，添加图形、表格等。
3. 从文件插入图像时，在要插入的区域单击鼠标右键。 添加图形或工作表时，在浏览器中选择一个窗口并用鼠标拖出布局上的一个区域。 请注意，可以通过用鼠标拖动来移动添加的对象或调整其大小。
   • 您可以通过双击图像，对插入的图像进行编辑。 这将在 图像窗口 中打开图像。
   • 您可以通过双击插入的图形对象来编辑图形。 这将打开源图形进行编辑。 对源图形的编辑将更新布局页面上的图形中。
   • 插入进来的表格可以被编辑，双击它即可。选中一个表格对象，然后使用弹出的 迷你工具栏 可以调整表格的样式。
4. 注意，使用 对象编辑 工具栏上的按钮可以定位布局窗口里的选定元素。

我们支持将布局页面导出为 .SVG 文件。在布局中添加图表时，从布局快捷菜单中选择添加图表，您的 SVG 文件的元素（例如文本）将可以在 Inkscape 或 Adobe Illustrator 等应用程序中进行编辑。

更多关于布局窗口的信息，请参阅 Origin 帮助文件的使用布局窗口。

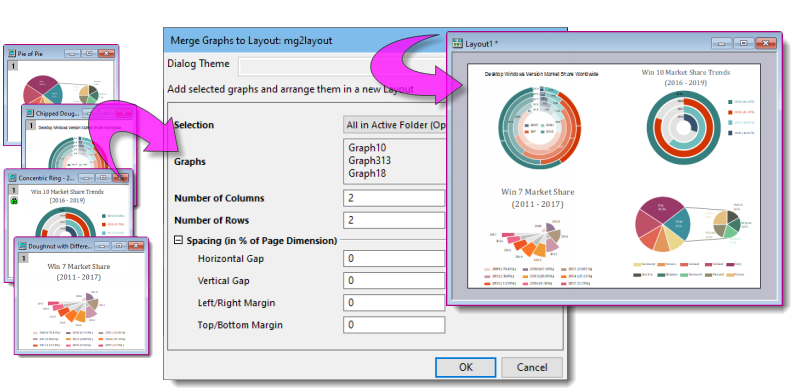

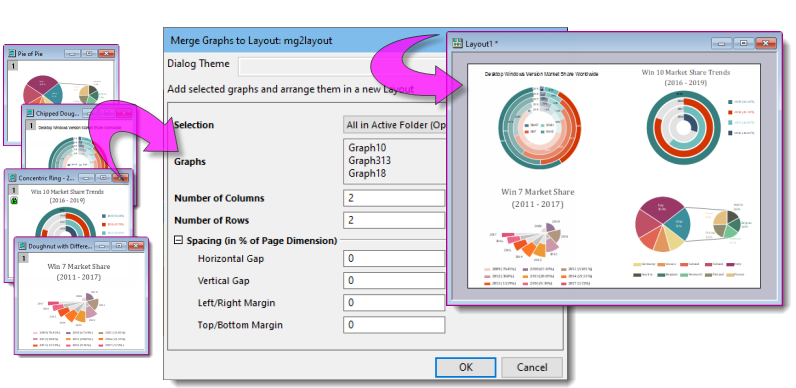

组合图形到布局

作为手动创建布局的替代方案，Origin 提供了一种工具，可以将选择的图形合并到一个等间距的布局页面中。 在这种情况下，合并的图形是图像，因此不能使用上一节第 3 步中描述的过程进行编辑。 然而当您不需要进一步的图形编辑，可以使用此方法快速生成漂亮的布局。

除了 组合图形到布局 之外，Origin 在其他几个对话框（合并图形窗口, 排列图层 和 图层管理）中也加入了“合并图形”这一功能。

组合图形图像到单一布局的步骤：

1. 图形窗口处于激活状态，点击菜单 图：组合图形到布局窗口。
2. 利用 选择 下拉列框指定如何选择图形。如要选择单一图，点选 指定，然后点 图 后面的三个点的浏览按钮打开 图形浏览器 进行图形选择。

调整页面至对象大小 菜单命令（格式：调整页面至对象大小）可以应用统一的边距到当前布局页面。这与前面提到的 调整页面至图层大小 对图形窗口的作用相同

将图形页面和布局页面导出到图像文件中

图形, 导出 导出图形/布局页面 布局页面, 导出

Origin 2021b 添加了一个简化的图形导出例行程序，以补充现有的图形导出例行程序：

• 文件：导出图像：如果您只是想将一两个图形导出为几种常见图像格式（PNG、BMP、JPEG、TIFF、EMF）中的一种，并且只需要对图像大小进行最少的控制，则此例行程序快速简便。
• 文件：导出图形 (高级): 如果要批量导出图形（例如当前文件夹中的全部、项目中的全部等），或导出为矢量类型 如 PDF 或 EPS，请使用此例行程序。该对话框支持输出到指定路径、自动命名、将速度模式设置应用于导出的图形，以及边距控制、图像大小和其他特定于文件类型的设置。

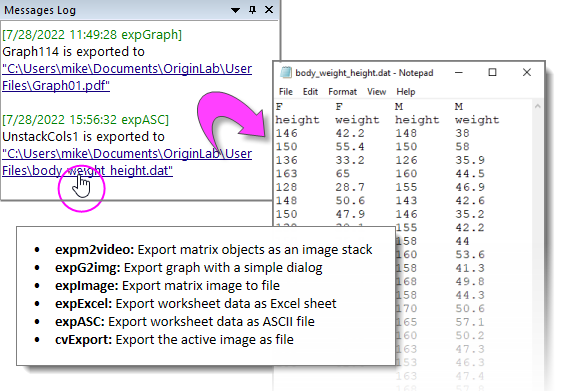

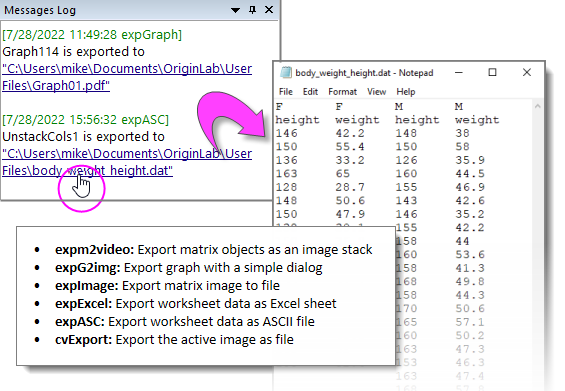

从 Origin 2023 开始，下图所列的导出对话框导出后，将在消息日志中输出一个带有日期时间的超链接。单击该链接可以使用 Origin 自带的查看器打开导出的文件（见下图）： 此外，还新增了两个系统变量来管理图像导出时的消息日志输出： @VID 选择（栅格图像，EMF）图像查看器：1 = 使用 Origin 自带的查看器（默认）； 0 = 使用系统默认的图像查看程序。 @MSG 控制消息日志输出的内容：0 = 输出文件和链接（默认）； 1 = 仅输出链接； -1 = 无消息输出。 在 Windows 资源管理器中打开文件位置 (不打开文件): 右键单击链接并选择 打开文件位置；或在按 Ctrl 键的同时单击链接。

文件：导出图形

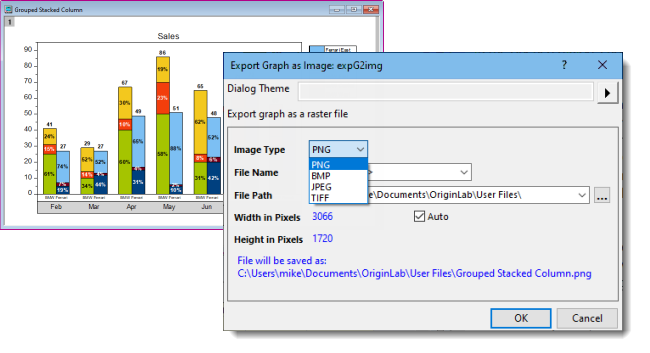

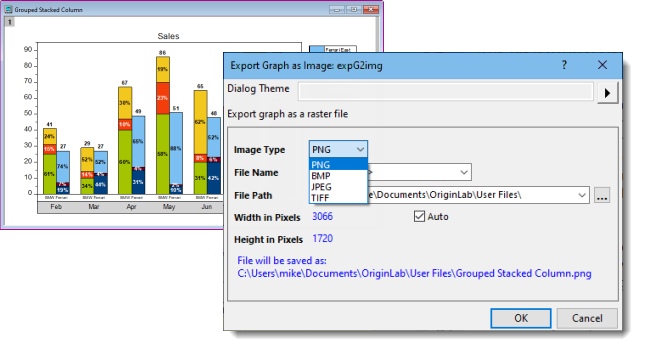

文件：导出图作为图像 (X-Function = expG2img) 是导出激活图形为以下格式的一种的简易方法，PNG, BMP, JPEG, TIFF 或者 EMF。它并没有提供像 文件：导出图形(高级) （请看下一节）那样的层级控制或灵活性（如不能用于布局窗口），但它对于单一图形的光栅格式图像的导出非常好用。

使用简化的 expG2img 对话框将图形或布局页面导出为栅格图像：

1. 当图形窗口处于激活状态，选择菜单 文件：导出图形。
2. 对于EMF图像，设置一个关于报告的对话框底部的图像大小的大小因子。 对于光栅格式，选择输出DPI设置。 或者，清除 自动 复选框并指定一个 点阵宽度。单击预览 可在 Origin 自带的查看器中预览要导出的图形。

文件：导出图形(高级)

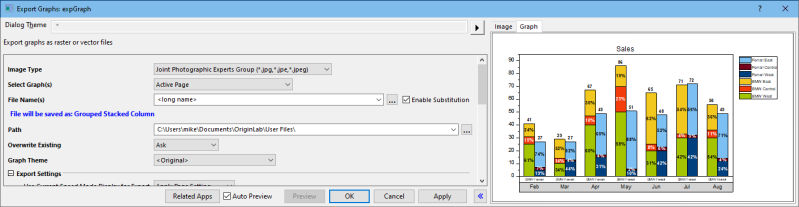

文件：导出图形(高级) (X-Function = expGraph) 是 Origin 导出图形和布局页面的主要工具。它既支持光栅图，也支持矢量图，导出多图灵活（如 当前文件夹的所有图），DPI 和快速模式的控制，等等。

导出图形或布局页面为图像文件的方法：

1. 选择菜单 文件：导出图形(高级)。

expGraph 方式的导出图形支持15种文件格式：

光栅格式	BMP, GIF, JPG, PCX, PNG, TGA, PSD, TIF; 当您选择 图像类型 = TIF/TIFF，并选择导出多个图形（例如，当前文件夹中的所有图）时，对话框中将会出现一个 导出为多帧TIF文件 复选框。选中该框将所选的图形窗口导出为单个 TIF 图像（TIF 动图）。
矢量格式	CGM, DXF, EPS, EMF, PDF, SVG, WMF

保存导出设置为一个主题

与很多其他Origin对话框一样，您可以将您的图形输出设置保存到对话框主题文件以供重复使用。

一旦您有了您的设置：

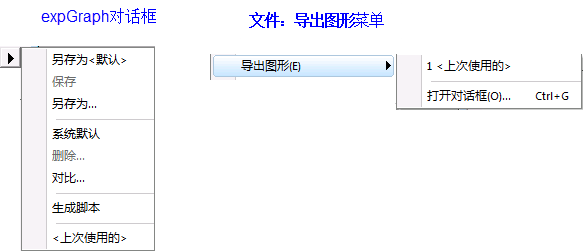

• 点击对话主题右边的弹出按钮，然后选择主题保存选项之一。
• 使用任何一组自定义设置会创建一个名为'<Last used>的临时默认主题。 这个主题随后可用于加载上次使用的设置，您可以从expG2img 或'expGraph对话框或文件：最近输出菜单项访问它。

自 Origin 2021 开始，expGraph 对话框的设置在导出时会自动保存到图形。

• 保存当前设置但 不 导出，选择 保存到<图形>。
• 当您在导出对话框已经修改了设置，要再读出保存的设置，选择菜单 <图形>。

提示： 有关详细信息，请参阅： 帮助：Origin：Origin帮助>Exporting and Publishing Graphs >Exporting Your Graph or Layout Page to an Image File

您可以导出多个图形，比如一个文件夹的所有图形或者项目文件中的所有图形，到一个多页面的PDF文件。选择文件：输出图形并打开导出图形对话框。设置图像类型为便携式文档格式 (*.pdf)，选择图形为下列选项中的一个，然后你会看到一个复选框导出为多页面PDF文件.

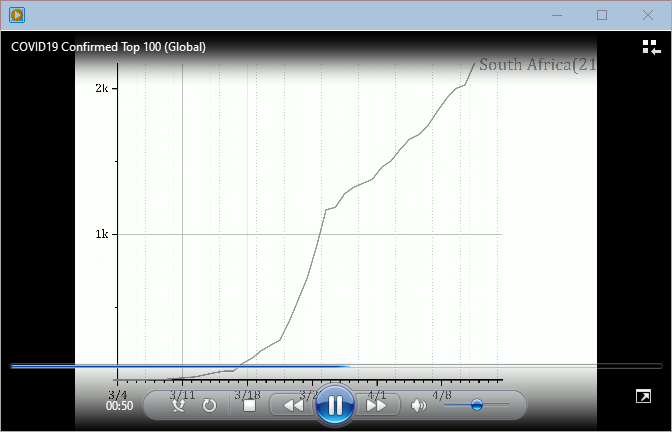

将数据浏览绘图导出为视频文件

将数据浏览绘图导出为视频（GIF、TIFF、AVI）：

1. 打开 数据浏览绘图。在继续之前，确认图是在页面视图中（单击窗口标题栏正下方，当迷你工具栏出现时，确认窗口视图旁边没有红色勾选标记。如果有，请清除它）。



2. 在左侧的面板中，单击菜单按钮并选择 快速浏览。
3. 单击 导出 按钮并设置 文件类型 = GIF, TIFF 或 AVI = GIF。
4. 根据需要修改其他设置，然后单击 确定。默认情况下，导出后会在消息日志中输出一个可单击的链接。单击该链接可在支持的应用程序中打开视频。

将图像导出为栅格图像或视频文件

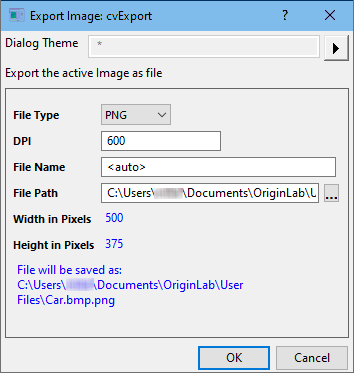

菜单 文件: 导出图像 (X-Function = cvExport) 可以将图像窗口导出为多种栅格图像格式：BMP, GIF, JPG, PNG, TIF。

使用 cvExport 导出（图像窗口的）图像：

1. 激活一个图像窗口，选择 文件：导出图像。
2. 从下拉列表中选择一种栅格图像格式；或视频文件 (*.avi)。

在导出图像后，在 消息日志 中生成一个可点击的链接。

导出矩阵

导出矩阵为 ASCII 文件

导出为一个包含当前矩阵对象中的数据的 ASCII 文件。

1. 激活一个矩阵，选择 文件：导出：ASCII。

导出矩阵为 NetCDF 文件

导出当前矩阵中的所有对象为一个 .nc 文件：

1. 激活矩阵后，选择 文件：导出：NetCDF。
2. 当矩阵数据跨年平均时，时间变量不会与 NetCDF 文件一起导出。使用 跨年采样的基准年 来指定如何指示时间：

无	不指定时间变量
使用开始年份	使用开始年份作为时间变量
使用结束年份	使用结束年份作为时间变量

关于导出 NetCDF 文件的更多信息，参阅这个文档。

导出矩阵为图像

矩阵图像可以使用菜单 文件：导出：图像（X-Function = expImage）来导出。

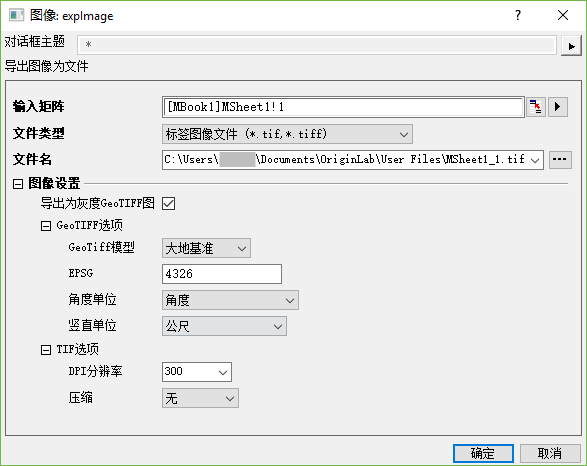

将矩阵图像导出为栅格图像文件（包括灰度 GeoTIFF 文件）：

1. 激活矩阵窗口，选择 文件：导出：图像。
2. 确认 文件类型 是否正确。如果是 GeoTIFF 数据，会自动预设为 TIF/TIFF 格式，如果要导出为灰度 GeoTIFF 图，请选择 导出为灰度 GeoTIFF图 复选框。

导出图像后，消息日志 中会生成一个导出文件路径的可点击链接。

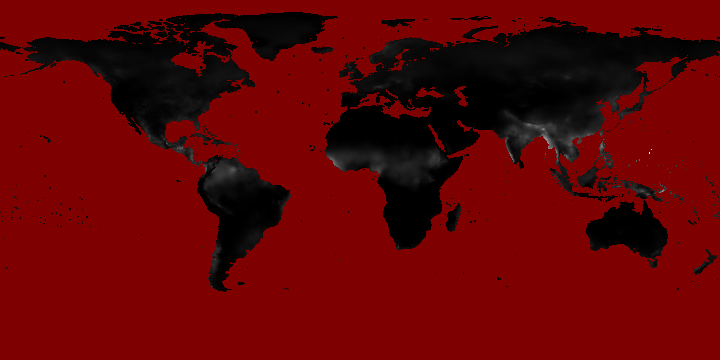

将矩阵导出为视频

包含多个对象的矩阵可以导出为 GIF、TIF 和 AVI (X-Function = expm2video)。

要将多个矩阵对象导出为视频文件：

1. 激活矩阵，选择 文件：导出：视频。

导出工作表

工作表, 导出 导出工作表

工作表数据导出为 ASCII 或 Excel 文件后，消息日志 中将会生成一个可单击的链接。

激活工作表时，选择菜单 文件：导出 提供以下选项：

导出为 ASCII, NI TDM (TDM, TDMS), 和 音频 (WAV)

这些选项仅适用于包含数据列的工作表，而由分析工具创建的报告表则不适用（可考虑使用下面所列的其他选项导出）。导出的文件仅包含工作表中的数据。若工作表中包含浮动图或嵌入图，这些图将被忽略。

导出为 Excel

此选项将包含文本和数字的工作薄导出到一个 MS Excel文件（XLS，XSLX，XSLM）。请注意，由分析工具创建的（层级结构）报告表以及嵌入到工作表中的图形和图像等内容不会导出。但是，由分析工具创建的常规 Origin 工作表（用于输出分析结果）也会被导出。

1. 激活工作表时，选择 文件：导出：Excel。
2. 在打开的对话框中，将 导出的表 设置为 整个工作簿 或 仅当前工作表。
3. 您也可以根据需要勾选 导出单元格格式 导出数字和样式格式（例如，十进制的小数位数、字体、背景颜色等）。

关于如何复制分析结果报告中的表格并将其粘贴到 MS Office 中，请参阅 这个页面。

导出为 SQLite

此选项将当前工作表导出为 SQLite 文件。指定文件扩展名.sqlite、.sqlite3或.db（文件结构相同）。可以选择跳过隐藏列或行。 仅适用于导出工作表列中的数据。

导出为多页 PDF 文件

此选项仅适用于包含数据列的工作表，不适用于由分析工具创建的报告表。 使用 查看：分页预览线 菜单项来查看垂直和水平分页符，以确定每个导出页面中包含了哪些列和行。 在工作表中的浮动或嵌入式图表将包含在导出的图像中。

导出为图像文件

此选项适用于数据表和由分析工具创建的报告表。

1. 激活工作表，选择 文件: 导出: 作为图像文件.
2. 在打开的对话框中，

• 支持包括 PDF 和 SVG 在内的的多种图像文件格式。
• 在工作表中的浮动或嵌入式图表也会导出到图像中。
• 您可以设置 输出区域 为当前 可见 区域，整个 工作表，或者所 选择 的区域。注意，当 输出区域 = 整个 时，不再导出空行。

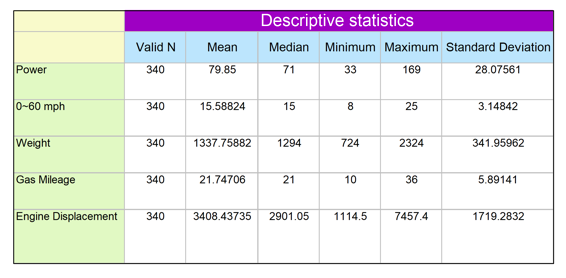

• 导出工作表默认添加边框。您可以通过设置 边框厚度 来更改边框宽度或删除边框。

导出为 PDF 文件

此选项适用于数据和由分析工具创建的报告表。在打开的对话框中, 您可以选择导出整个工作表、当前可见区域，或者所选择 的区域。浮动或嵌入的图形也会包含在导出的 PDF 中。

当您想要导出一份包含了数据，数字结果和图形的自定义报告工作表时，最佳选项是将整个工作表导出为 PDF 文件，或多页 PDF 文件。

发送图形到 PowerPoint

图表, 发送到 PowerPoint PowerPoint, 导出

您可以将一批Origin图形以图片的形式，或以可在Origin软件中进一步编辑的嵌入对象的形式（除非图形包含如上描述的母版项），发送到PowerPoint（双击PowerPoint中的图表以启动Origin的实例）。

发送图形到 PowerPoint：

1. 点击标准工具栏上的 发送图形到 PowerPoint 按钮 。

或者

1. 点击 Origin 右边 Apps Gallery 中的 Send Graphs to PowerPoint 按钮打开 App 对话框，如果你看不到 Apps Gallery。 点选菜单 查看：Apps 又或者使用 ALT + 9。

或者

1. 右击 项目管理器 的下面面板，然后选择 发送图形到 PowerPoint。

教程: 发送图形到 PowerPoint 启动 Origin，打开项目文件 <Origin EXE Folder>\Samples\Graphing\Column and Bar.opju. 点击标准工具栏上的 发送图形到 PowerPoint 按钮 。 点击 选择图形 按钮然后选择 指定. 在左边面板，除了 Graph5B 外，选择所有的图，点击中间的 把他们移动到右边. 点选 OK. 图被添加到 App 的左边面板. 设置 插入图形为 = 图片. 设置 幻灯片边距 上面为 8% ，然后保留其他为 0. 设置 标题行 = 幻灯片上方, 以及 标题 = 窗口长名称. 设置 幻灯片起始索引 = 3 以及 幻灯片模式 = 新生成. 点击 加载文件/模板(可选) 旁边的 ... 按钮以加载文件 <Origin EXE Folder>\Samples\Import and Export\Column_Plots_in_Sample_OPJ.pptx. 设置 文件另存为 (可选) 的路径以保存生成的 pptx 文件

Origin 也提供内置的 Send Graphs to Word App。 这个 App 在 批量把图导出到 MS Word 文档中 相当有用.

图形的幻灯片放映

图形, 幻灯片放映 图形的幻灯片放映 Origin具有内置的幻灯片工具，可用于在 Origin 中查看或呈现图形。 幻灯片可以通过两种方式启动：

• 右键单击项目管理器中的任何文件夹，然后选择图形的幻灯片放映...

或者

• 点击标准工具栏上的图形的幻灯片放映按钮。

打开的对话框中，提供设置幻灯片反映顺序，幻灯片循环时间，是否包括在子文件夹中图形的选项等。对话框还列出了幻灯片放映期间可使用的快捷键（例如G=跳转到当前显示的幻灯片的实际图形窗口）。

教程：图形的幻灯片放映 使用帮助：打开文件夹：程序数据文件夹菜单打开程序数据文件夹，在子文件夹\Origin\Central\Graphing下，打开3D Bar.opj 示例项目文件。 点击标准工具栏上的图形的幻灯片放映按钮。 在打开的对话框中使用默认设置，然后按确定开始幻灯片放映。 您可以使用向上/向下箭头键或鼠标滚轮来进行翻页。

创建视频

图形, 动画 动画图形 视频, 动画图形 视频生成器 Origin提供了一个视频生成器的工具，可以点击标准工具栏中打开视频生成器按钮 打开。 此工具可用于手动捕获一系列图形窗口中的图形，并在视频（.AVI）文件中每次写入一帧。

可以使用LabTalk脚本或Origin C代码来创建视频，通过编程计算或更新数据，然后将计算过程中的每个步骤得到的图形，作为一帧写入视频中。

提示： 有关详细信息，请参阅： 帮助：Origin：Origin帮助> Exporting and Publishing Graphs > Creating Graph Animation

有关编程创建视频的具体示例，包括Origin项目和代码，请浏览 www.originlab.com/animation.

用于输出报告的Notes窗口

随着时间的推移，Origin 的Notes窗口已经从用于记下您的研究笔记的纯文本窗口转变为用于整理各种与研究相关的材料的灵活媒介。

因为 Notes 窗口可以包含“链接”对象 -- 图形、图像、工作表单元格值等 -- 将 Notes 窗口添加到 Analysis Template&trade ; 用于总结分析结果。 或者，您可以通过单击文件：打印并选择 PDF 驱动程序将 Notes 窗口保存为 PDF。

Notes 窗口的语法

Origin 的 Notes 窗口支持四种语法：文本，Origin富文本（默认），HTML 和 Markdown。

1. 切换语法，选择备注: 语法: 文本。
2. 一旦你选择了文本，你可以从Notes菜单中自由选择其他语法。

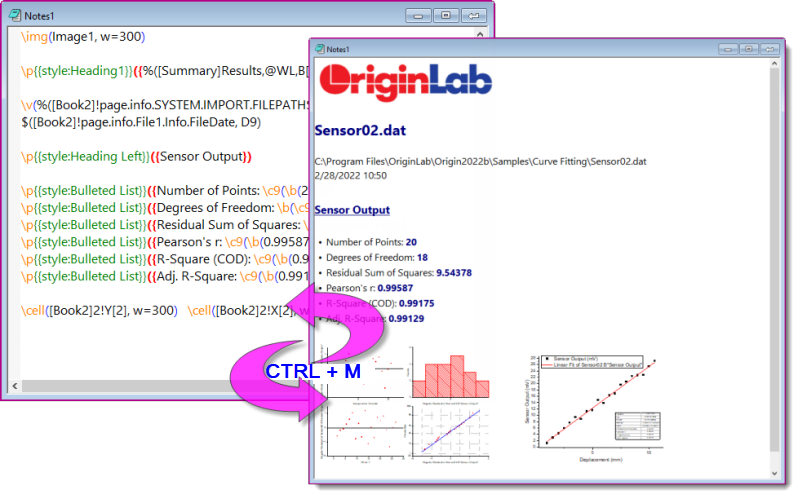

富文本

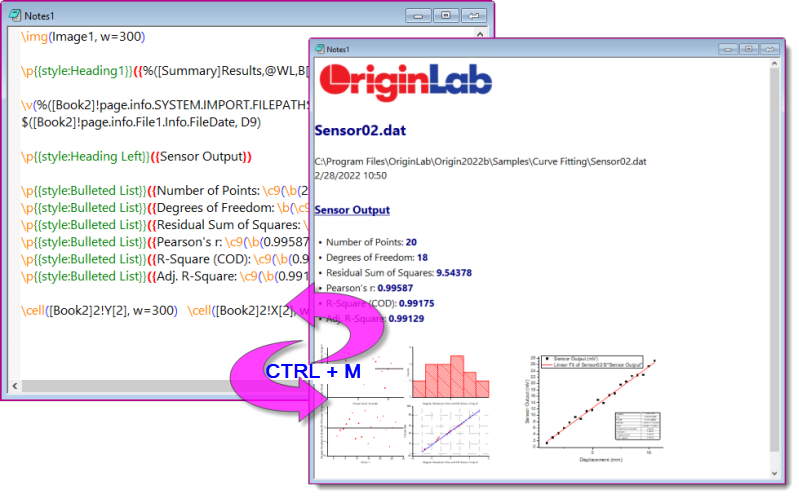

对于富文本，Notes 窗口有两种模式 -- 原始文本模式和“渲染”模式。 使用 备注：渲染模式 或快捷键组合 CTRL + M 在这些模式之间切换。

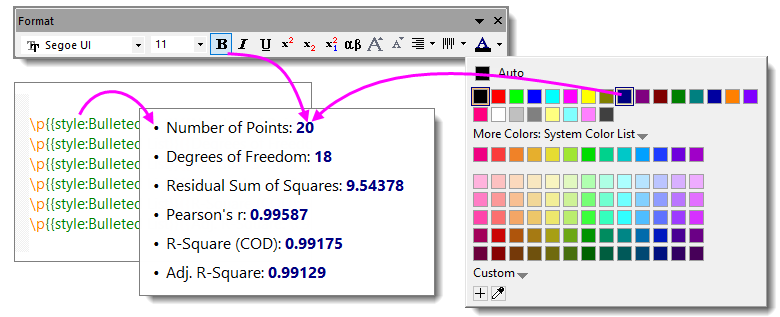

要将文本添加到 Notes 窗口，您需要处于原始文本模式。 要设置添加文本的样式，请使用格式工具栏和/或应用 预定义段落样式。

添加内容到您的备注

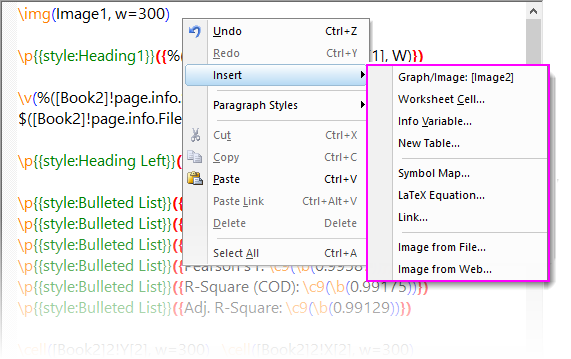

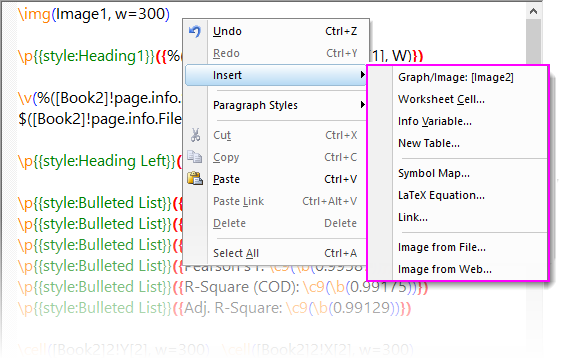

您可以通过右键单击 Notes 窗口，选择 插入 以下的对象：

对象	评论
图形/图像	打开图形/图像浏览器，您可以在其中选择项目图形和图像。 请注意，您可以显示嵌入式图表（参见 这个表格 的第一行了解嵌入式图表的定义）和项目管理器的收藏夹文件夹快捷方式（[http ://wikis/docwiki/index.php?title=UserGuide:Project_Explorer#Create_a_Shortcut_to_a_Window在快捷方式页面]）。
工作表单元格...	打开 交互式范围选择器。 使用它来选择工作表或报告表中的单元格值。 单击完成以插入链接的单元格值。
信息变量...	打开 插入变量 对话框以插入存储在数据导入中的项目变量。
新建表格	打开 新建表格 对话框以配置基本表格。单击确定关闭对话框并打开包含单个工作表的基本工作簿。自定义工作表、添加数据等，然后使用 Notes 窗口渲染模式查看生成的表格。
符号表	打开一个 simplified 符号表，其字符按制表符排序。单击高级进入完整符号表。
LaTeX 方程	打开 LaTeX Equation Editor App（如果您尚未安装此免费 App，系统会提示您安装）。您可以单击方程式按钮 打开 Origin 的拟合函数列表（包括您的用户定义的函数）。选择一个函数（或在顶部框中输入一个函数）并单击预览以查看您的方程。
关联	打开一个对话框，用于输入显示文本和链接。该链接可以是 URL，也可以是 指向此类事项的链接 作为工作表数据范围（例如 range://[book1]sheet1!col(1)[100]）。此外，您可以使用labtalk://标签（例如 labtalk://newsheet）运行简单的 LabTalk 命令。
来自文件的图像	打开一个对话框以浏览图像文件。请注意，插入的图像链接到外部文件，而不是与项目一起保存。
来自网络的图像	打开一个对话框，为 Web 图像指定图像链接（“提示”：在浏览器中，右键单击图像并复制图像地址，复制图像链接等）。

1. 使用原始文本模式添加您的内容。
2. 当你准备好查看你的内容时，打开（在旁边打勾）备注：渲染模式或者按CTRL + M。注意你可以在标准工具栏上使用缩放组合框 放大或缩小页面（CTRL + 鼠标滚轮也可以）。

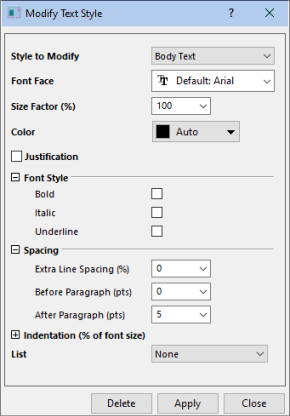

文本样式管理器

除了使用格式工具栏设置文本样式外，您还可以逐行应用一组简单的段落样式。使用文本样式管理器对话框管理样式。

1. 在工作表处于激活状态时，选择工具：文本样式管理器。
2. 选择一个待修改样式和应用或关闭。

请注意，您可以通过从待修改样式下拉列表中选择<新样式>来添加样式；或选择一种样式并删除。

要将段落样式应用到 Notes 窗口文本：

1. 在笔记窗口中打开单元格笔记。
2. 关闭渲染模式（CTRL + M去切换），单击一行文本然后右键单击，选择段落样式并从弹出菜单中选择一种样式。
3. 要检查结果，请按 CTRL + M (渲染模式)。

要查看内置段落样式列表，请打开一个新的 Notes 窗口，然后从菜单中选择“备注：导入示例: Built-in Styles.txt”。

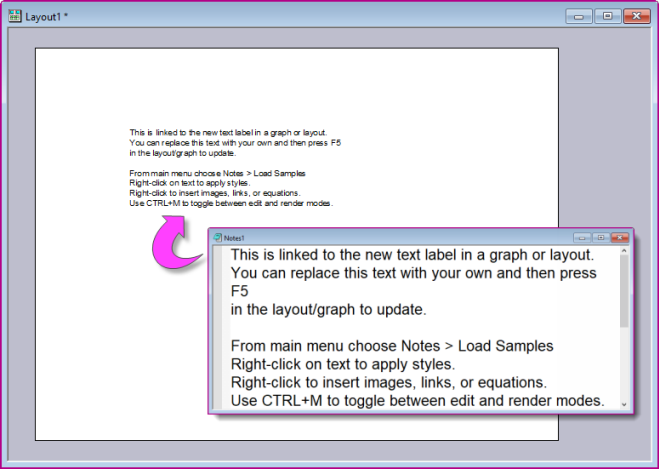

添加富文本内容到布局或图表

您可以将 Notes 窗口的富文本内容插入到布局或图形页面上的文本对象中。

添加现有备注（布局或图表）的内容：

1. 选择文本工具，然后点击布局/图表并输入"@@@NotesN"（即备注窗口短名称）。
2. 单击关闭文本对象以插入备注内容。

通过创建新备注（仅限布局）来添加内容：

1. 右键单击​​布局并选择插入注释文本。
2. 请参阅 向备注中添加内容。

打印或导出为 PDF

您可以将富文本内容输出到打印机；或使用第三方驱动程序（例如 Microsoft Print to PDF）打印到 PDF。

要创建漂亮的输出，您需要注意以下设置：

• 纸张尺寸：这是在文件：页面设置或打印机驱动程序的高级选项中设置的。
• 边距：这些在文件：页面设置中设置。
• Notes显示边距：默认情况下，Notes 显示边距 = 5（单位 = 点数）。因此，您会注意到在渲染模式 (CTRL + M) 中，Notes 页面的左侧有一点边距。此显示边距通过设置系统变量 @NDM 来控制。
• Notes窗口页面宽度：页面宽度由属性note.width (units = in/cm, etc）。默认值 = 0，即不控制宽度。

• 不控制宽度 (note.width = 0) 时，Notes 窗口页面宽度 大约等于 纸张尺寸 - 边距。通常情况下这样导出的 PDF 或打印输出的效果都比较令人满意。
• 为获得最佳打印效果，您需要设置 notes.width。但是在设置的时候，请注意不要超过 纸张大小 - 边距，否则文本内容可能会被截断。例如，一个"8.5"英寸宽的页面，左右边距为“1”英寸； 0 点阵的显示边距，应"打印出来"为 6.5 英寸宽。因此，为获得最佳效果，请在打印前设置 page.width = 6.5。

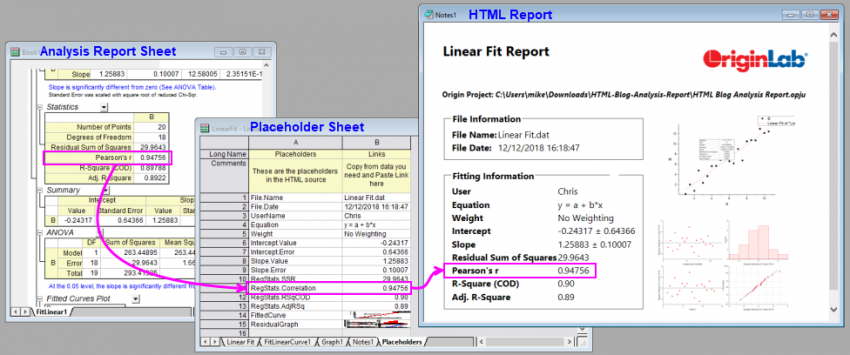

HTML 和 Markdown

您可以使用备注窗口创建HTML报告。您可以使用链接到报表元素（如元数据，统计结果或图表）的占位符来构建HTML报表。生成的HTML报告可以打印或导；或者它可以合并到分析模板中。也可以使用Markdown语法而不是HTML来创建报告。如果使用Markdown语法，则还可以包含可选的HTML语法以进行高级自定义。

要使用此功能，用户应该对HTML或Markdown有一些基本的了解，并且与大多数事情一样，用户越熟练，创建具有专业性外观的输出报表就越容易。无论如何，生成基本报告所需的技能是很容易掌握的。有关指导，请参阅此OriginLab的blog。

向 HTML 报告中添加内容

使用Origin备注窗口创建报告的基本步骤如下：

1. 创建项目，包括图形和分析结果。
2. 单击新建备注按钮添加一个备注窗口。
3. 从菜单中选择HTML: 语法，然后选择HTML或Markdown（提示：您可以切换文本/视图和标记模式，通过按CTRL + M热键，您可以通过设置LabTalk系统变量来选择默认语法@NPS）。
4. 您可以在备注窗口的标记模式下编写代码，也可以使用Notepad++等文本编辑器，然后将其复制并粘贴到备注窗口。如果您没有使用HTML或Markdown的经验，您可能需要激活备注窗口，然后选择HTML：加载示例(HTML = ".html", Markdown = ".md")来加载示例。
5. 您可能希望将当前项目的图形和分析结果合并到报告中。最简单的方法是在您的代码中为每个需要呈现的Origin对象插入一个“占位符”。这些占位符可以使用任何对你有意义的字符串命名，它们应该用双花括号括起来（例如，{{MyR-SquareValue}}）。
6. 右键单击备注窗口标题栏，然后选择编辑占位符。您已合并到代码中的占位符将被选中并添加到工作簿HTML的Link工作表中。该表将在A列中列出代码中所有占位符。第二列 - Col(B) - 为空白，保留用于添加要在报告中呈现的关联的Origin对象（即变量，分析和图形结果等）。
7. 对于A列中的每个占位符，找到关联的Origin对象并将其复制到剪贴板（例如，如果它是由某些统计分析得到的工作表中的数字数量，请选择单元格数量，右键单击并选择复制，或按键盘上的CTRL + C）。
8. 返回占位符表，右键单击B列，在相关占位符旁边，然后选择粘贴链接。这会将占位符与预期的Origin对象相关联。
9. 如果要将HTML报告包含在分析模板中，可以右键单击分析模板中的工作簿选项卡，然后选择添加备注作为工作表。这会将备注窗口插入到工作簿中，您现在可以选择文件：保存工作簿为分析模板。

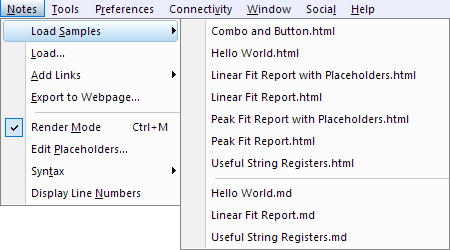

当备注窗口处于活动状态时，您可以单击HTML菜单并将示例HTML文件加载到窗口中。

使用您的HTML报告

在填写占位符表时，您应该会在备注窗口中看到您的HTML报告。完成后，您可以使用HTML报告执行各种操作，包括：

• 打印到硬拷贝或PDF（文件：打印）。
• 将窗口导出为网页（备注：导出为网页）。
• 单击备注窗口右上角的嵌入按钮将内容嵌入到工作簿中，然后将工作簿另存为分析模板（文件：保存工作簿为分析模板）。

知识点扩展

• 设置：选项页面设置（The Preference: Options Page Settings）
• 粘贴或者嵌入图形到其他的应用中（Pasting or Embedding Graphs in Other Applications）
• 输出你的图形或者布局页面到一个图像文件（Exporting Your Graph or Layout Page to an Image File）
• 我该选择哪个图像格式（Which Image Format Should I Choose?）
• 输出图形对话框（The Export Graph Dialog Box）
• 发送图形到PowerPoint（Send Graphs to PowerPoint）
• 发送图形到PowerPoint对话框设置（Send Graphs to PowerPoint Dialog Box Settings）
• 幻灯片查看图形（View Graphs as a Slide Show）
• 图形的幻灯片放映对话框设置（The Slide Show of Graphs Dialog Box Settings）
• 创建图形动画（Creating Graph Animations）
• 打印图形，布局页面和分析结果（Printing Graphs, Layout Pages and Analytical Results）
• 打印对话框（The Print Dialog Box）
• 打印选项对话框（The Print Options Dialog Box）
• 在Origin内部复制和粘贴图形（Copying and Pasting Graphs inside Origin）
• 嵌入图形和图像到工作表单元格（Inserting Graphs and Images into Worksheet Cells）
• 教程：创建一个自定义报表（Tutorial: Creating a Custom Report Sheet）
• 使用布局页面窗口（Using the Layout Page Window）
• 为图形创建一个母板页面布局（Creating a Master Page Layout for Graphs）
