サマリー

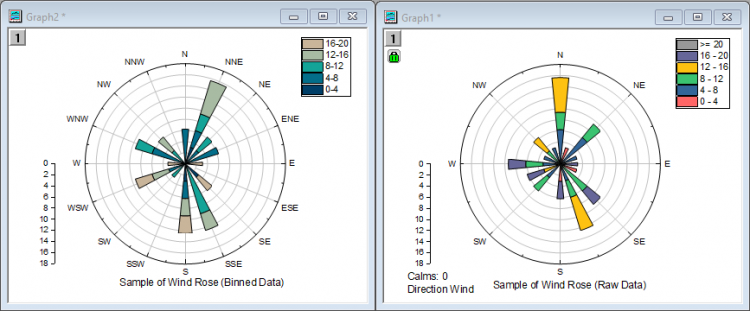

ウィンドローズグラフは、ある場所で一定時間計測した風速および風向データを表すのに使用します。このチュートリアルでは、Origin9でウィンドローズグラフを作成する方法を示します。

Two Windrose Plot.png

学習する項目

このチュートリアルでは、以下の項目について説明します。

ステップ

このチュートリアルは、チュートリアルデータプロジェクト（<Origin EXE フォルダ>\Samples\TutorialData.opj）と関連しています。
また、ラーニングセンターからこのグラフを呼び出すことができます。(ヘルプ：ラーニングセンターメニューを選択、または キーボードのF11 キーを押して、グラフサンプル：統計グラフを選択します)

Part 1: ビン化したデータからウィンドローズグラフを作成する

  1. TutorialData.opj を開き、プロジェクトエクスプローラでWind Rose フォルダを開きます。
    (プロジェクトファイルがなければ、 ここからデータをダウンロードできます。)

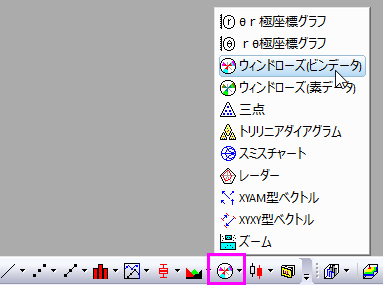

  2. Book６E ワークブックをアクティブにします。すべての列を選択し、2Dグラフギャラリーツールバーからウィンドローズ－ビン化データボタンをクリックするか、メインメニューの作図：特殊：ウィンドローズ－ビン化データと選択します。
    Windrose button.png
  3. 放射軸をダブルクリックして、軸ダイアログボックスを開きます。放射-内部1を選び、表示タブを選択します。内側の放射軸を非表示にするように、表示チェックボックスのチェックを外します。
    Windrose Graph inner axis01.png

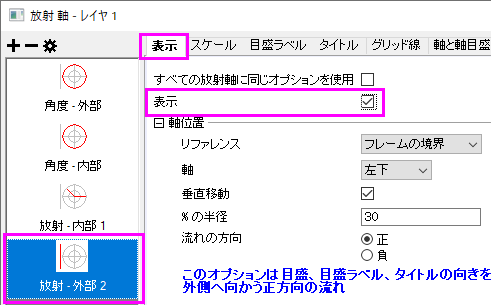

    左側のパネルで放射-外部2を選択します。外部軸を表示させるように、表示チェックボックスにチェックを入れます。
    Windrose Graph inner axis02.png

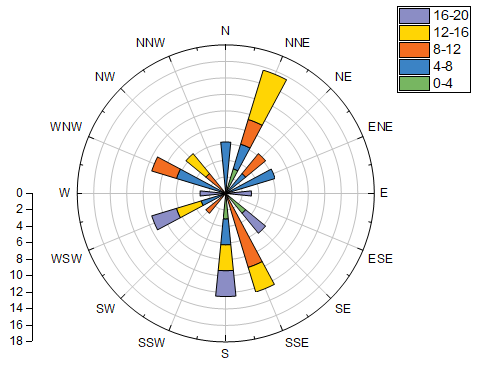

    OKボタンをクリックして、左下に放射軸を表示します。
    Windrose Graph inner axis03.png

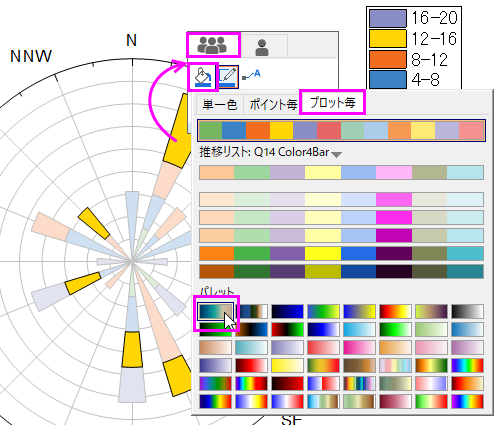

  4. グラフ内の棒をどれかクリックし、ミニツールバーを表示させます。グループタブの塗り色ボタンPopup Fill Color.pngをクリックし、カラーチューザーを開きます。プロット毎タブのカラーチューザーで、カラーリストかカラーパレットから棒の色を設定します。
    Windrose Graph FillColor.png

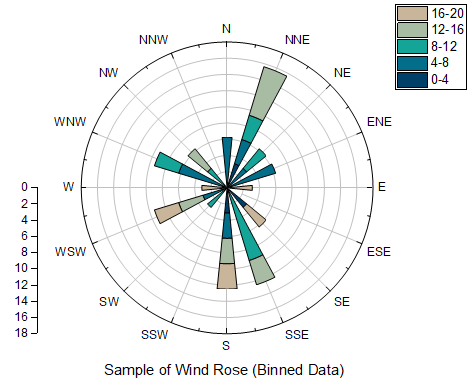

  5. テキストツールボタンButton Text Tool.pngをクリックして、グラフにタイトルとしてテキストオブジェクトを追加します。追加したテキストオブジェクトには「Wind Rose (Binned Data)」と入力します。
    Windrose Graph 2.png

Part 2: 素データからウィンドローズグラフを作成する

  1. プロジェクトエクスプローラでStatistical and Specialized Graphs : Specialized：Wind Roseと選択し、Book7Eの、Raw Dataワークシートをアクティブにします。(プロジェクトファイルがなければ、 ここからデータをインポートしてください。)

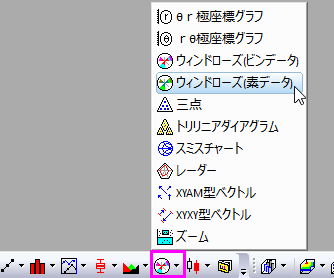

  2. 列Aと列Bを選択し、2Dグラフギャラリーツールバーからウィンドローズ－素データボタンをクリックするか、メインメニューの作図：特殊：ウィンドローズ－素データと選択します。
    Windrose Raw Data Button.png

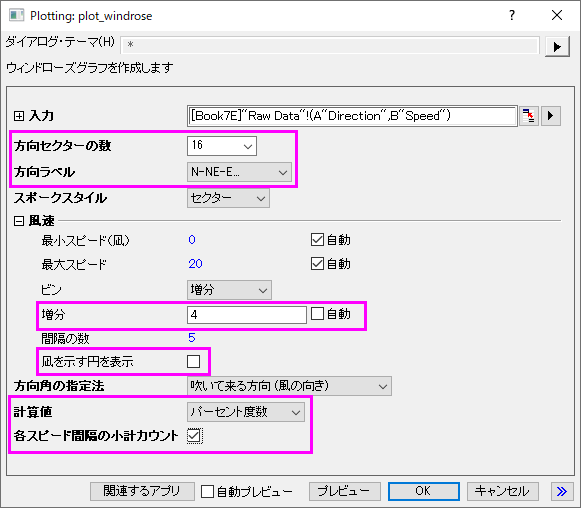

    ダイアログを開き、以下のように設定してOKボタンをクリックすると、ウィンドローズグラフが作成されます。
    Windrose Raw Data Settings.png
  3. パート1のステップ3と同じ操作を実行して、放射軸を左下に移動します。そして、放射-外部2の目盛ラベル タブに移動し、放射軸の目盛りラベルの接尾「％」を削除します。
  4. パート1のステップ4と同じ操作を実行して、棒の塗り色を変更します。

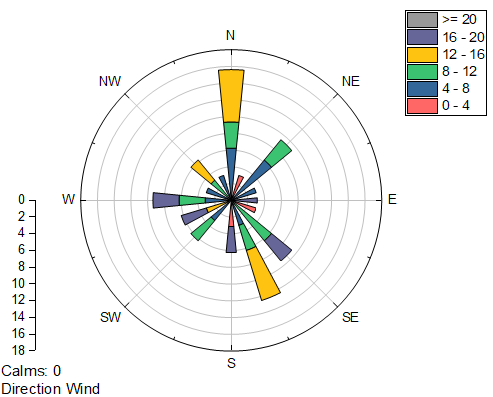

    最終的に、次のようなグラフになります。
    Wind Rose Example Raw Data.png

サンプルデータ

ビン化データ

ビン化データをワークシートにインポートするには、Binned Data 1 (ヘッダを含む)をコピーして、ファイル：インポートウィザードを選択します。データソースグループで、クリップボードチェックボックスを選択し、完了ボタンをクリックしてOriginにデータをインポートします。
Import Wizard Clipboard.png

方向 0.-4 4.-8 8.-12 12.-16 16.-20
22.5 3.125 3.125 3.125 6.25 0
45 0 3.125 3.125 0 0
67.5 0 6.25 0 0 0
90 0 0 0 0 3.125
112.5 0 0 0 0 0
135 3.125 0 0 0 3.125
157.5 0 0 9.375 3.125 0
180 3.125 3.125 0 3.125 3.125
202.5 0 0 0 0 0
225 0 0 3.125 0 0
247.5 0 3.125 0 3.125 3.125
270 0 0 0 0 3.125
292.5 0 6.25 3.125 0 0
315 0 0 3.125 3.125 0
337.5 0 0 0 0 0
360 0 6.25 0 0 0
382.5 0 0 0 0 0

素データ

素データをワークシートにインポートするには、素データ (ヘッダを含む)をコピーして、ファイル：インポートウィザードを選択します。データソースグループで、クリップボードチェックボックスを選択し、完了ボタンをクリックしてOriginにデータをインポートします。

Import Wizard Clipboard.png

方向 Speed
311.5 12.75
142.7 11.18
161.6 5.9
277.3 8.24
155.3 13.46
40.8 8.57
43.4 4.38
1.3 10.91
78.8 18.72
237.8 16.22
114.6 0.88
2.1 12.05
290.5 4.6
174.1 3.29
267.6 16.64
8 5.6
213.9 8.04
134.8 17.26
137.6 11.87
46.1 5.48
4.5 13.47
311.2 10.17
154.4 11.17
176.2 18.91
348.1 4.11
225.2 6.65
236.4 12.87
11.7 1.07
278.9 4.36
356.5 5.01
58.9 7.3
161.8 15.6
