特定位置に注釈の線を付けた複数折れ線グラフ


目次

  1. 1サマリー
  2. 2 ステップ

サマリー

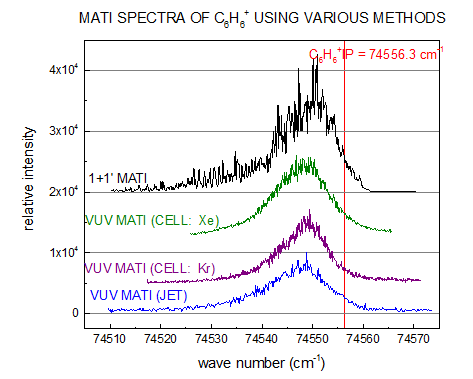

このチュートルアルは、指定した位置に注釈の線を付けた複数折れ線グラフを作成する方法を示します。
Multi line plot.png

必要なOriginのバージョン: Origin 2015 SR0以降

ステップ

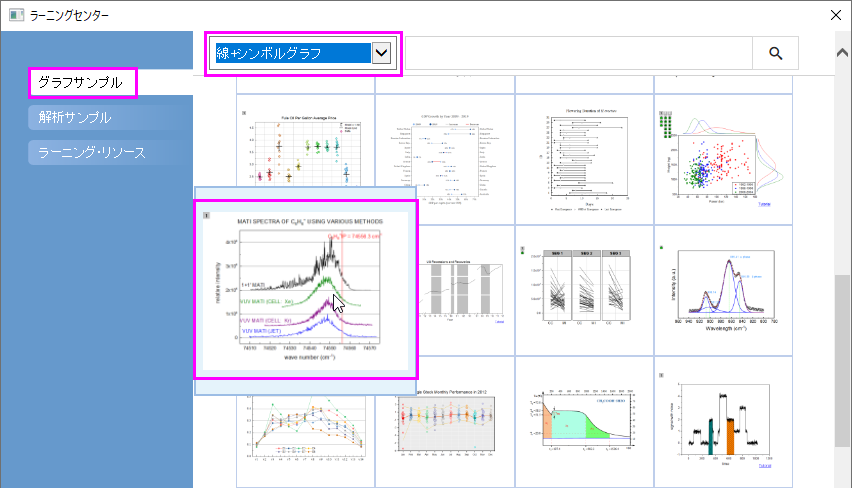

  1. ヘルプ: ラーニングセンター メニューを選択、または キーボードのF11 キーを押して、ラーニングセンターを開きます。グラフサンプルタブを選択し、カテゴリーのドロップダウンリストから線＋シンボルグラフを選択します。下にあるグラフサンプルから「Line and Symbol Graphs - Multi-line-plot with Special Position Annotation Line」のサンプルをダブルクリックして開きます。
    MultiLine with SpecialAnnotation 00.png
    Note:このチュートリアルは、チュートリアルデータプロジェクト<Origin EXE フォルダ>\Samples\TutorialData.opjuのMulti-line-plot with Special Position Annotation Line フォルダと関連しています。
  2. Multi-line-plot with Special Position Annotation Lineワークブックのワークシートを開きます。複数の折れ線グラフを作図するために、ワークシート内の全ての列を選択し、2Dグラフギャラリーツールバーの折れ線ボタンButton Line.pngを選択します。グラフから凡例を削除します。
    Special Position Annotation2.png
  3. Y 軸をクリックして、ミニツールバーで目盛のスタイルボタンPopup Axis Tick Style.pngをクリックし、リストから内側を選択します。
    MultiLine with SpecialAnnotation 01.png
    X 軸をクリックして、目盛のスタイルを同様に設定します。

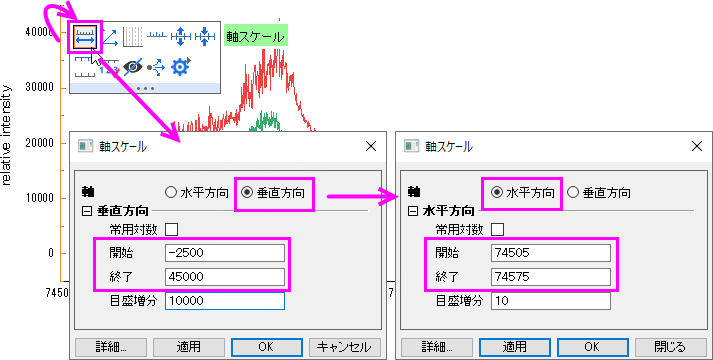

  4. Y 軸を再度クリックして、ミニツールバーで軸スケールボタンPopup Axis Scale.pngをクリックし、開いた軸スケールボタンで以下のように設定します。
    X軸（水平方向）：開始74505,終了74575
    Y 軸（垂直方向）：開始-2500,終了45000
    MultiLine with SpecialAnnotation 02.png
  5. Y 軸を再度クリックして、ミニツールバーでグリッド線を表示ボタンPopup Show Gridlines.pngをクリックし、リストから主を選択して主グリッド線のみを表示します。
    MultiLine with SpecialAnnotation 03.png

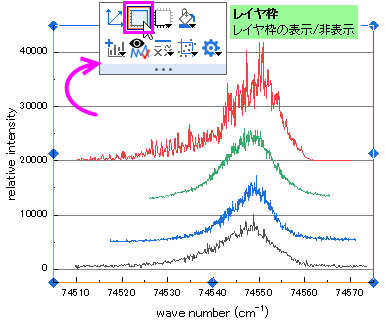

  6. レイヤ内の何もない領域でクリックしてミニツールバーを開き、レイヤ枠ボタンPopup Layer Frame.pngをクリックして枠線を表示します。
    MultiLine with SpecialAnnotation 04.png

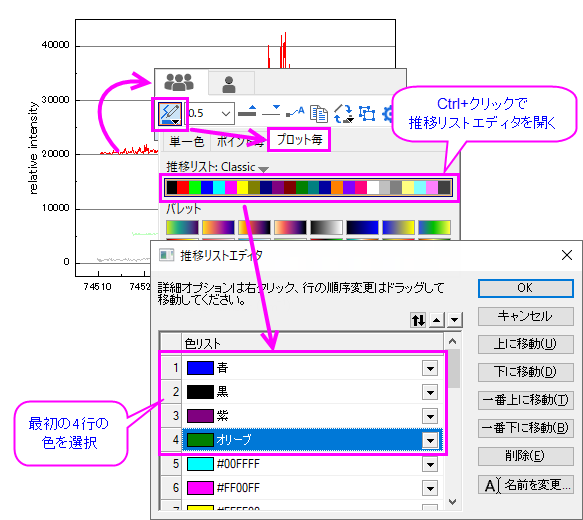

  7. グラフ内のプロットを1つクリックし、ミニツールバーを表示させます。線の色ボタンPopup Line Color.pngをクリックし、カラーチューザーを開きます。グループタブPopup Group Tab.pngでプロット毎のサブタブを選択し、Ctrlキーを押しながら現在のカラーリストをクリックして推移リストエディタダイアログを開き、最初の4つのプロット用の色を変えます。
    MultiLine with SpecialAnnotation 05.png
  8. Y軸の目盛ラベルをダブルクリックして、軸ダイアログボックスを開きます。目盛ラベルタブに移動して、左軸の表示を科学的：10^3に変更します。OK ボタンをクリックします。
    MultiLine with SpecialAnnotation 06.png

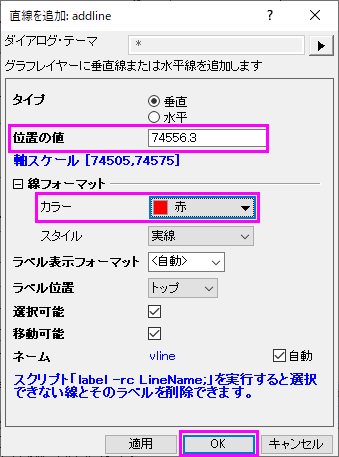

  9. 次に、グラフに垂直の線を追加します。メインメニューから挿入：直線を追加を選択してダイアログを開きます。ダイアログでX位置を指定し、線の色を赤にします。OKを押して設定を適用します。
    Special Position Annotation6-1.png
  10. テキスト付きの直線が追加されます。線オブジェクトのテキストオブジェクトをダブルクリックし、編集します。書式ツールバーにあるButton Superscript.pngとButton Subscript.pngボタンを使用して上付き、下付き文字の編集を行います。下記のグラフのように入力します。
    Special Position Annotation7.png

    そして、テキストボックス外の領域で一度クリックし、テキスト編集を終了します。テキストをドラッグ&ドロップして位置を適当な位置に変更します。
    テキストオブジェクトは線の座標を取得するので、線オブジェクトを水平方向にドラッグして移動すると、ラベルに表示される値も更新されます。
  11. 折れ線グラフの注釈の文字列と、テキストツールでタイトルを追加します。

    テキストラベルの編集方法には次の2通りがあります。

    • インプレーステキスト編集：ダブルクリックして WYSIWYG 編集モードにします。スタイル、書式ツールバーを使用してテキストを簡単に編集できます。特殊な文字の入力には、シンボルマップを使用します。

      シンボルマップは、インプレース編集モードの時にのみ使用できます。インプレース編集モードにするには、テキストラベルをダブルクリックします。CTRL+Mを押すか、テキストラベル内部で右クリックしてシンボルマップを選択してシンボルマップを開けます。

    • テキストコントロールダイアログボックス（以前のバージョンのOriginのもの）：テキストをダブルクリックするときにCTRLキーを押したままにします。テキストの一部を選択して、ギリシャ文字などのスタイルに変更できます。

      また、テキストラベルを右クリックしてオブジェクトの表示属性を選択してもこのダイアログを開けます。
    最終的にマリーセクションの画像のようなグラフにします。
