概要

Originでは、（インデックスデータまたは素データによるグループ化ボックスチャートを作成できます。素データは、複数のデータ列として配置されており、それらは列ラベル列（複数可）に従ってグループ化され、一方、インデックスデータは1つのデータ列と、1つまたは複数のグループ列とにより配置されています。

グループボックスチャートが作図されると、ボックスチャートや軸に対して多くの設定オプションが提供されます。素データから作成しても、インデックスデータから作成してもグループ化ボックスチャートの編集オプションは同じです。

Tutorial Box Plot 01.png

必要なOriginのバージョン: Origin 2015 SR0以降

学習する項目

このチュートリアルでは、以下の項目について説明します。

ステップ

インデックスデータによりグループ化されたボックスチャート

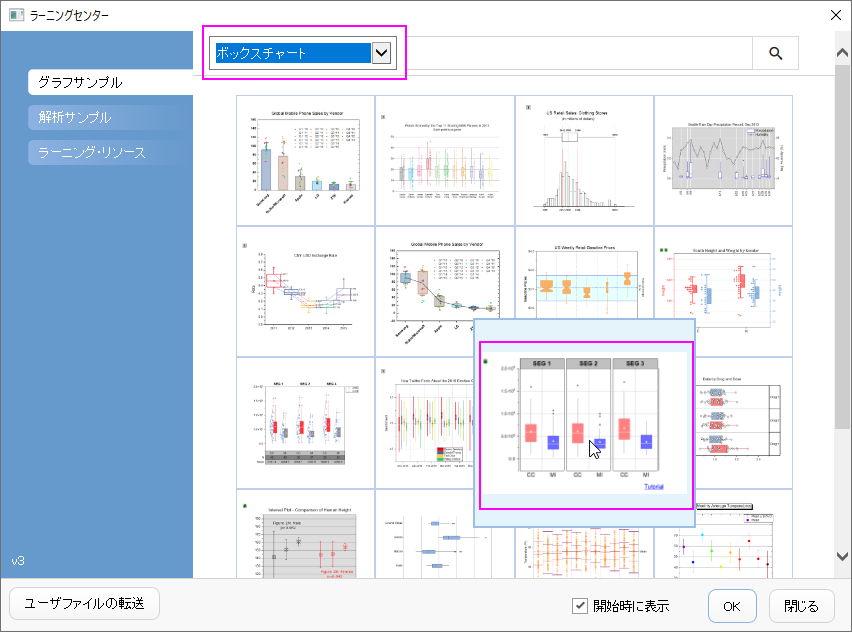

  1. ヘルプ: ラーニングセンター メニューを選択、または キーボードのF11 キーを押して、ラーニングセンターを開きます。グラフサンプルを選択し、カテゴリーのドロップダウンリストからボックスチャートを選択します。下図のように、サムネイルをダブルクリックして、"Box Charts - Grouped Box Chart with Color Indexed Data Points"を開きます。
    Tutorial Box Plot 00.png
    このチュートリアルは、チュートリアルデータプロジェクト<Origin EXE フォルダ>\Samples\TutorialData.opjのGrouped Box Plot and Axis Tick Tableフォルダと関連しています。
  2. ワークブックBook10のCC.MI-Index ワークシートのデータはインデックスデータです。列Eはデータ列、列CとDはグループ列として使用します。列Eを選択して、メニューから作図: カテゴリカル: グループ化したボックスチャート‐インデックスデータと操作し、plot_gboxindexedダイアログを開きます。

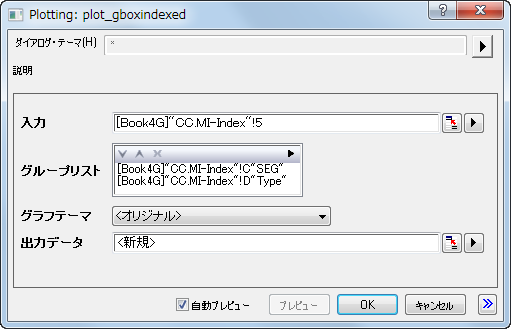

  3. ダイアログで、グループリストの右にある三角形のボタンをクリックし、C列、D列を選択します。
    Tutorial Box Plot 02.png
  4. OKをクリックすると、グループ化ボックスチャートが作成されます。グラフは下図のようになります。ワークブックには新しい結果シートが追加されます。
    Tutorial Box Plot 03.png

グループ化した箱ひげ図を作成するチュートリアルは例 2を参照してください。

作図の詳細ダイアログによる編集

  1. インデックスデータから作図したグラフをアクティブにします。凡例を選択し、削除します。
  2. メニューから、フォーマット：作図の詳細（プロット属性）を選択し、作図の詳細ダイアログボックスを開きます。外れ値タブでスタイルの編集が可能になるので、以下のように設定します。
    Tutorial Box Plot 05.png
  3. 棒の間隔タブをクリックし、サブグループ間の間隔(%)を5にします。線タブで色を以下のように変更します。
    Tutorial Box Plot 06.png
  4. パーセンタイルタブで、最大/99％/1％/最小をなしにするには、クリックして開くシンボルマップの一番最後のオプションを選択します。以下のように設定します。
    Tutorial Box Plot 07.png
  5. グループタブの境界の色の行で、推移を1つずつ、サブグループをサブグループ内に設定します。

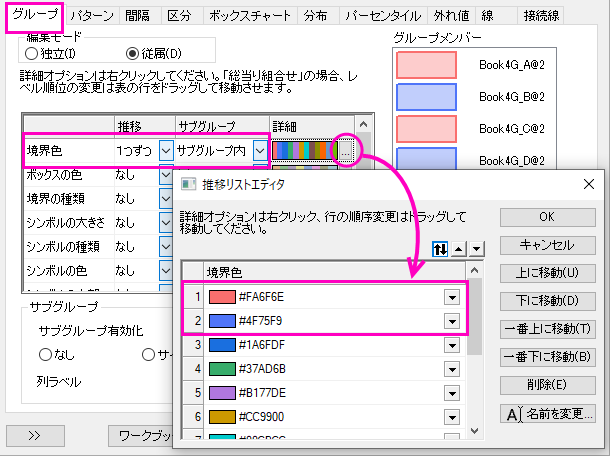

  6. 詳細の隣にある...ボタンをクリックして推移リストエディタを開き、最初の色をクリックして色の選択を開き、カスタムコントロールの下にある空の色ボックスクリックして、色ダイアログを開きます。開いたダイアログでHSL値 (色合い=0, 鮮やかさ=240, 明るさ=180)を入力して、カスタムカラーの定義できます。OK をクリックして、ダイアログを閉じます。 2つ目の色も同様に推移リストエディタダイアログで、色合い = 160、鮮やかさ = 240を入力して設定します。OKボタンをクリックして推移リストエディタを閉じます。
    Tutorial Box Plot 08.png

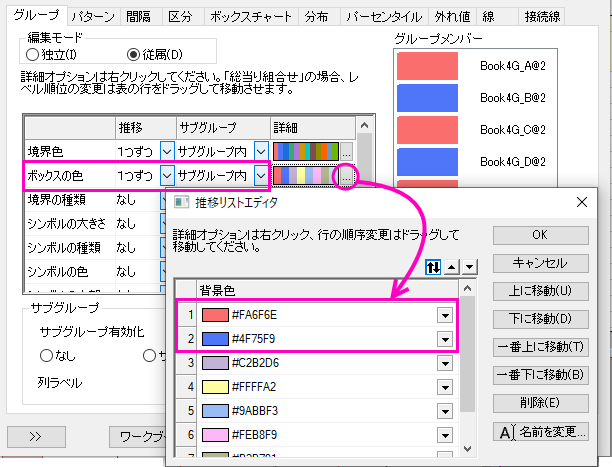

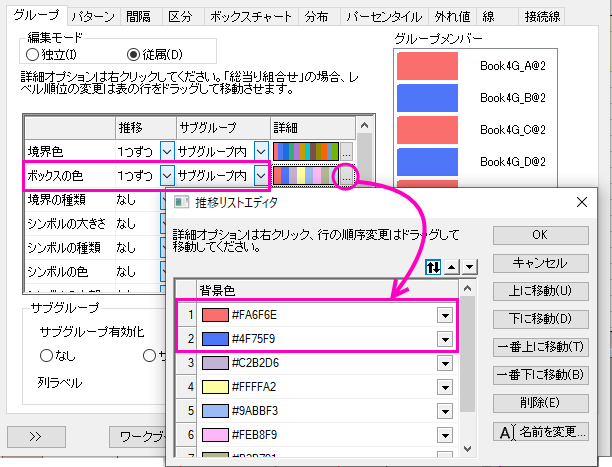

  7. ボックスの色では、カラーリストの最初の2色を、前のステップで定義した色に設定します。その後、推移を1つずつ、サブグループをサブグループ内に設定します。
    Tutorial Box Plot 09.png
  8. OK をクリックして設定を適用し、作図の詳細ダイアログを閉じます。ボックス上でクリックして表示されるミニツールバーで「間隔を小さく」ボタンを3回クリックしてサブグループ間の間隔を設定します。
    Tutorial Box Plot 09a.png
    グラフは下図のようになります。
    Tutorial Box Plot 10.png

軸ダイアログによる編集

前のセクションで編集したグラフを使用します。

  1. X 軸のラベル表の下の行でクリックして、ミニツールバーの反対へ移動ボタンをクリックして、上軸側に移動します。
    Tutorial Box Plot 11a.png
  2. 下軸のラベル表をクリックして、フォントサイズを22に変更します。また、上軸の目盛ラベルをクリックし開くミニツールバーを使てフォントサイズを24に変更します。
    Tutorial Box Plot 11.png

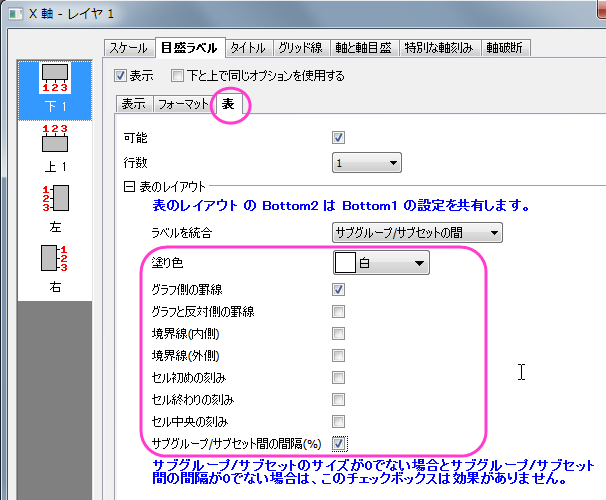

  3. 下の軸をダブルクリックして、軸ダイアログボックスを開きます。目盛ラベルタブを開き、左パネルで下1を選択してから表サブタブを開きます。そして、下図のように表のフォーマットを設定します。
    Tutorial Box Plot 11b.png

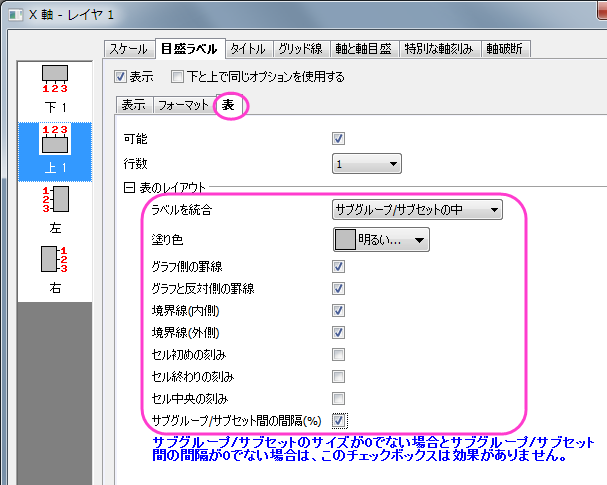

  4. 目盛ラベルタブを開き、左パネルで上1を選択してから表サブタブを開きます。そして、下図のように表のフォーマットを設定します。
    Tutorial Box Plot 12b.png

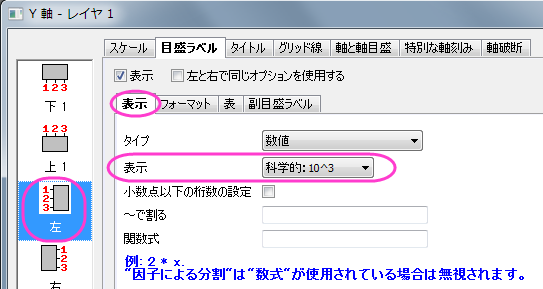

  5. 左アイコン（Y軸用の設定）をクリックして、Y 軸目盛の設定を以下のようにします。
    Tutorial Box Plot 12c.png

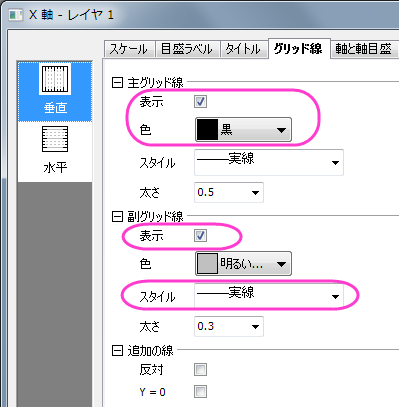

  6. 適用ボタンをクリックします。主グリッド線と副グリッド線を使用するには、グリッドタブを開き、X(垂直)とY(水平)軸を以下の図のように設定します。
    Tutorial Box Plot 13.png
    Tutorial Box Plot 13b.png
  7. OKボタンをクリックしてこの軸ダイアログを閉じます。最終的に、下図のようなグラフになります。
    Tutorial Box Plot 01.png

クリックして表ラベルを選択し、キーボードの矢印キーを使用してそれらを微調整することができます。
