概要

このチュートルアルは、1つのレイヤに2つのY軸を持つグラフを作成する方法を示します。

必要なOriginのバージョン: Origin 2023 以降

学習する項目

• Y軸が2つあるグラフを作成する
• 散布図を編集する
• 軸スケールを変更する

ステップ

このチュートリアルは、サンプルプロジェクト、\Samples\Graphing\Double Y.opjを使用します。

方法1：組み込みの二重Y軸テンプレートを使用する

1. <Origin Installation Directory>\Samples\Graphing\Double Y.opj を開き、ワークブックをアクティブにします。

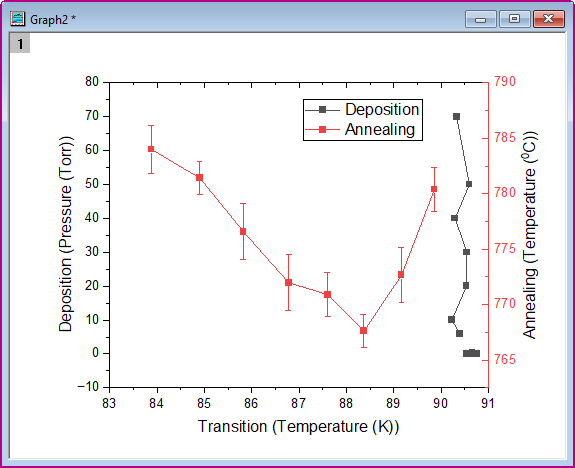

2. ワークシートのデータ4列を選択し、メニューから作図：複数区分/軸：二重Y軸と選択して二重Y軸のグラフを作図します。

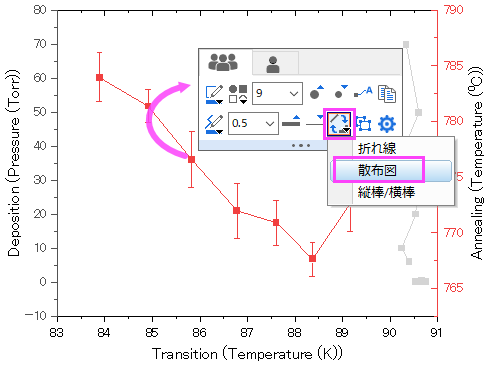

3. プロット上でダブルクリックしてミニツールバーを開き、プロットを変更ボタンをクリックして散布図を選択し、すべてのプロットのプロットタイプを変更します。

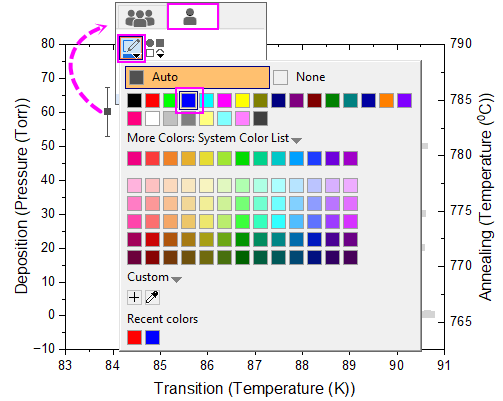

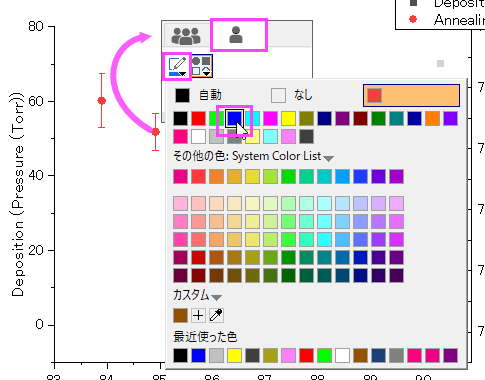

4. 2番目のプロットの1つの散布点をクリックし、ポップアップするミニ ツールバーで単一プロットタブに切り替えて、色を青に設定します。

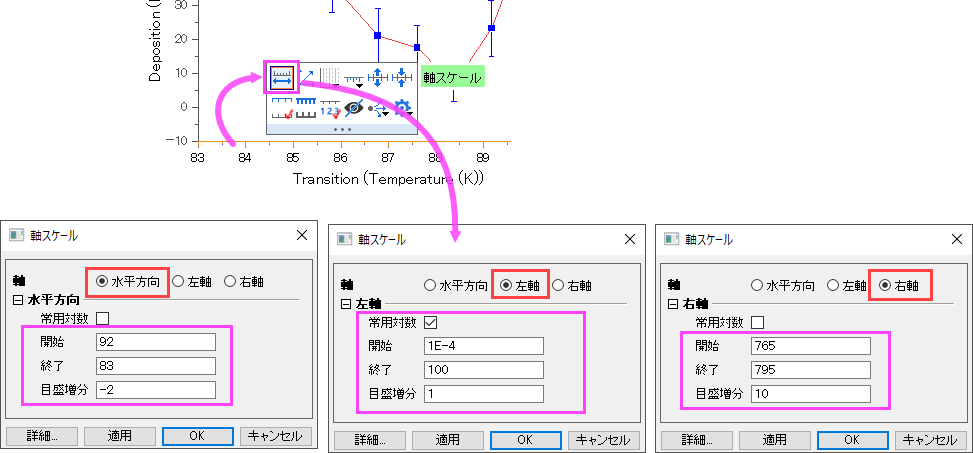

5. 下X軸をクリックし、ポップアップするミニツールバーで 軸スケールボタンをクリックして軸スケールダイアログを開き、下X、左Y、右Yの軸スケールを設定します。

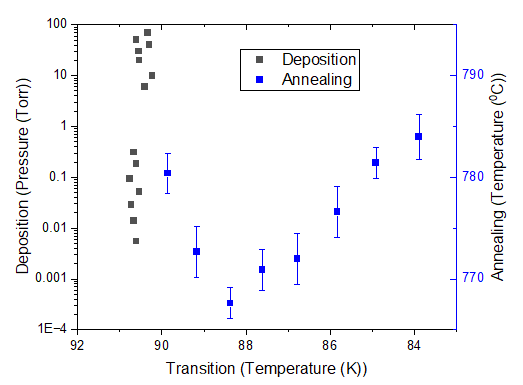

6. 最終的に、次のグラフのようになります。



方法2：左Yグラフへ右Yをグラフに追加する

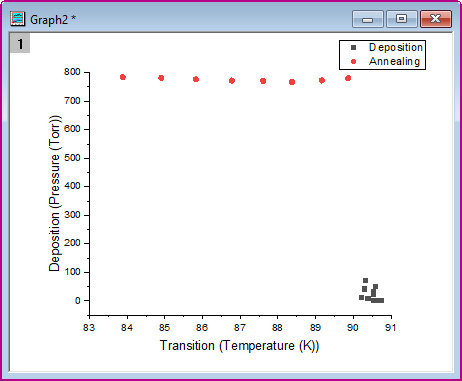

1. ワークシートの4つのデータ列を選択し、メニューから作図：基本の2Dグラフ：散布図と選択して散布図を作図します。

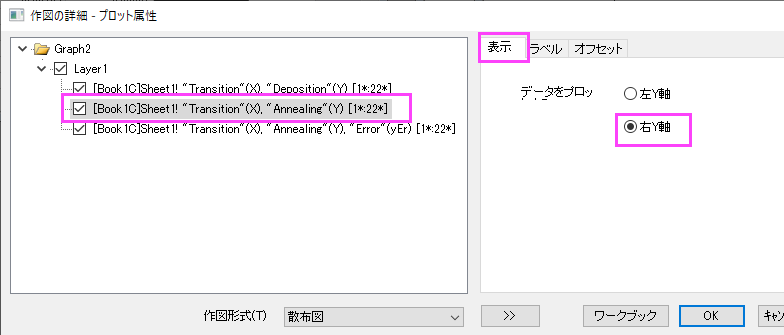

2. 散布図をダブルクリックして作図の詳細ダイアログを開きます。左側パネルで、2番目のプロットを選択して表示タブに移動し右Y軸を選択し、右のY軸に対してプロットします。Note: この方法でオブジェクトマネージャを使ってプロットを右Y軸に割り当てることもできます。

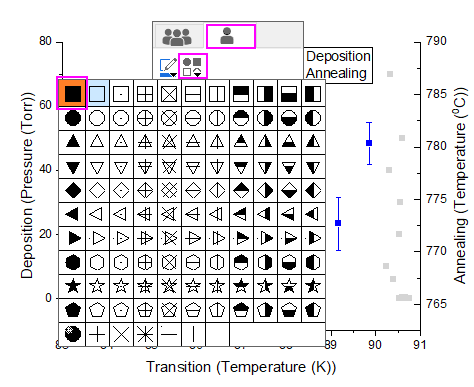

3. 2番目のプロットをクリックしてミニツールバーを開き、シンボルの色を青に変更します。そして、シンボルの形状を四角形に変更します。

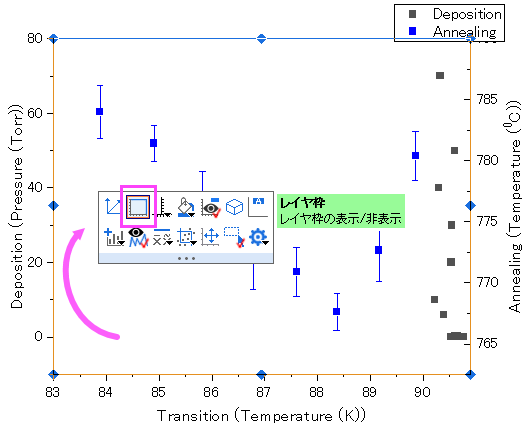

4. 現在のレイヤの白いスペースをクリックして、ミニツールバーからレイヤ枠を追加します。



5. 方法1のステップ5と同じように軸スケールを設定します。
6. 方法1と同じグラフが得られます。

Note: この種の二重Yグラフには、2Y軸グラフとは異なり、グラフレイヤが1つしかありません。 Origin 2023より前のバージョンでは、Originは同じレイヤで右Yと左Yの2つの異なる軸スケールを同時に持つことをサポートしていないため、このグラフを用意するには2Y軸グラフを作成する必要があります。
