2Y軸 Y-Yグラフ


目次

  1. 1 要求されるデータ
  2. 2 グラフ作成
  3. 3 テンプレート
  4. 4 ノート

必要なデータ

少なくとも1つのY列（または範囲）を選択します。 関連付けられたX列がある場合はそれを使用し、そうでない場合は、Y列のサンプリング間隔または行番号が使用されます。

複数Y列は、X列が2つある場合それら2つのグループに分けられ、そうでない場合は交互に異なるY軸に割り当てられます。

グラフ作成

データを選択します。

作図> 複数区分/軸：2Y軸 Y-YYを選択します。

または、

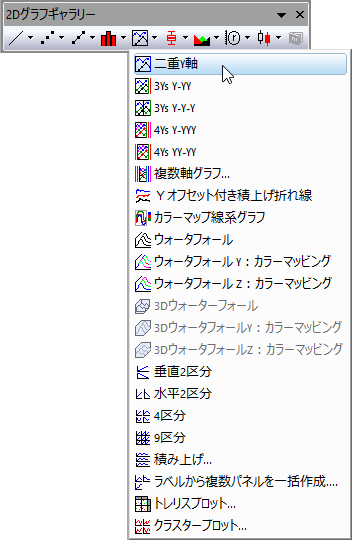

2Dグラフギャラリーツールバーの2Y軸 Y-Yボタンをクリックします。


テンプレート

DOUBLEY.OTP (Originのプログラムフォルダにインストールされています。)

ノート

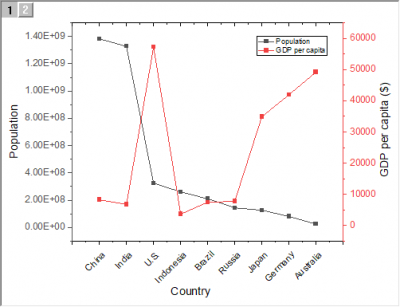

この2Y軸グラフは2つのレイヤで構成されています。

2列の値（または2列の範囲）が選択されている場合は、各レイヤにそれぞれ1つのデータプロットが表示されます。 データプロットの各データポイントは折れ線で結ばれています。 点間のデフォルトの接続線は直線です。 データポイントはシンボルとして表示されます。


2重Y軸テンプレートを使って、XYXY グラフを作成

同じ2重Y軸テンプレートからXYXY形式のグラフを簡単に作成出来ます。

  1. XYXY 列を選択して、メニューの作図：複数区分/軸：2Y軸 Y-Y
  2. グラフウィンドウで、レイヤ2のアイコンを右クリックし、レイヤ内容 を選択します。
  3. 作図の詳細ダイアログボックスを開き、（レイヤ２を選んで）軸スケール間のリンク対応 タブの、X軸のリンク を 無し に設定し、OK をクリックします。
  4. 軸ダイアログの目盛りラベルタブで、上の軸をダブルクリックし、表示 ボックスにチェックを入れます。
  5. スケール タブで、開始 と 終了 の値を設定し、OKをクリック、または軸ダイアログを閉じて、グラフ ツールバーの 再スケール ボタン Rescale.png をクリックします。

Note: 1つのレイヤで二重のY軸グラフを作成するには新しいテンプレート「二重Y軸」を使用できます。
