Dieses Tutorial zeigt, wie ein Diagramm mit doppelter Y-Achse in nur einem Layer erstellt wird.

Origin-Version mind. erforderlich: Origin 2023

Was Sie lernen werden

• Ein Diagramm mit doppelter Y-Achse erstellen
• Punktdiagramme benutzerdefiniert anpassen
• Achsenskalierung ändern

Schritte

In diesem Tutorial wird das Projekt \Samples\Graphing\Double-Y.opj verwendet.

Methode 1: Verwenden der Standardvorlage Doppeltes Y

1. Öffnen Sie das Projekt <Origin-Installationsverzeichnis>\Samples\Graphing\Double-Y.opj und aktivieren Sie die Arbeitsmappe.

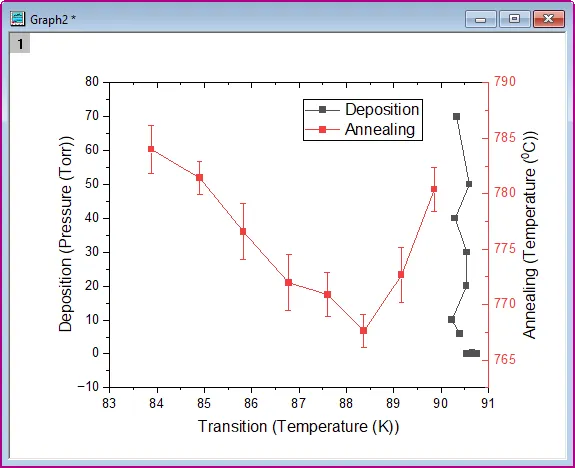

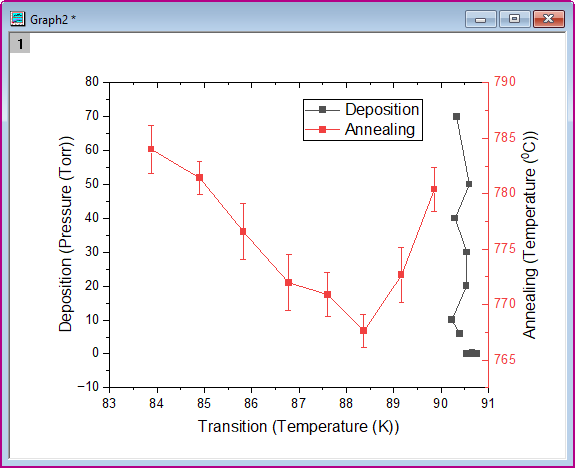

2. Markieren Sie vier Datenspalten im Arbeitsblatt und wählen Sie dann im Menü Zeichnen > Mehrere Felder/Achsen: Doppelte Y-Achse, um ein Diagramm mit doppelter Y-Achse zu erstellen.

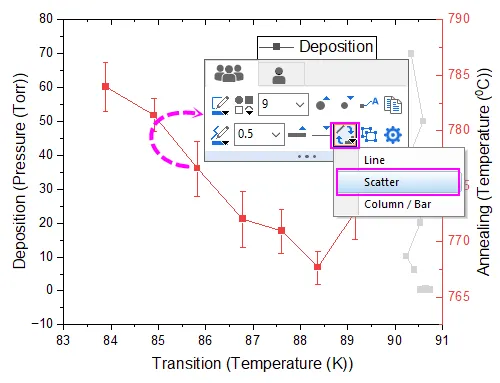

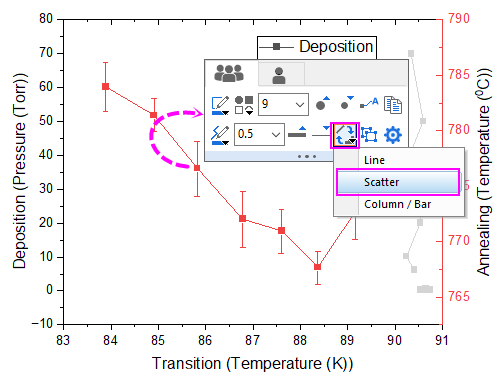

3. Klicken Sie auf die Zeichnung und dann auf der Minisymbolleiste auf die Schaltfläche Diagramm ändern in und wählen Sie Punkt aus, um den Diagrammtyp für alle Zeichnungen zu ändern.

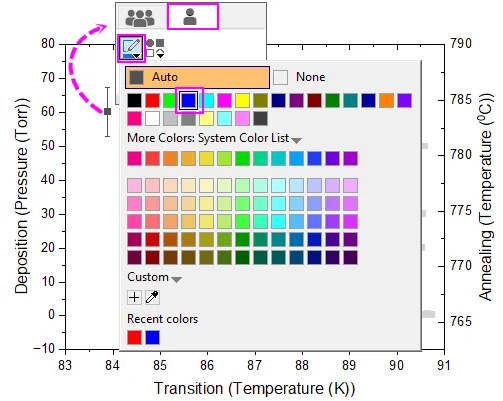

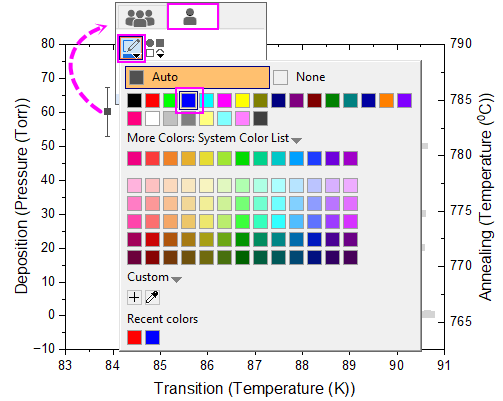

4. Klicken Sie auf einen der Punkte der zweiten Zeichnung und wechseln Sie zur Registerkarte Einzelne Zeichnung. Setzen Sie die Farbe auf Blau.

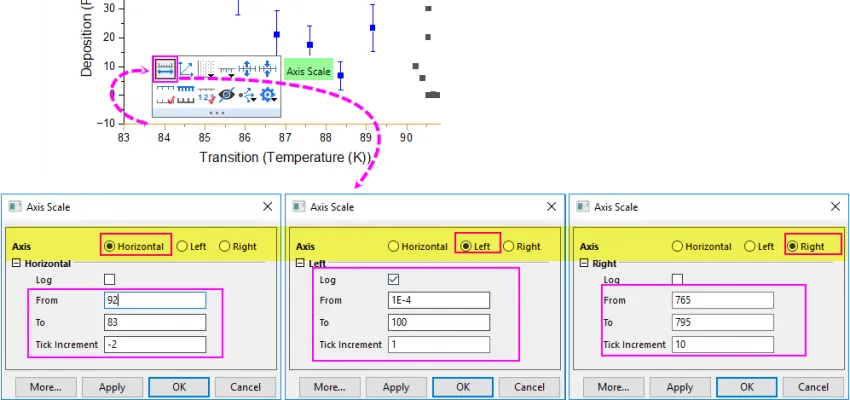

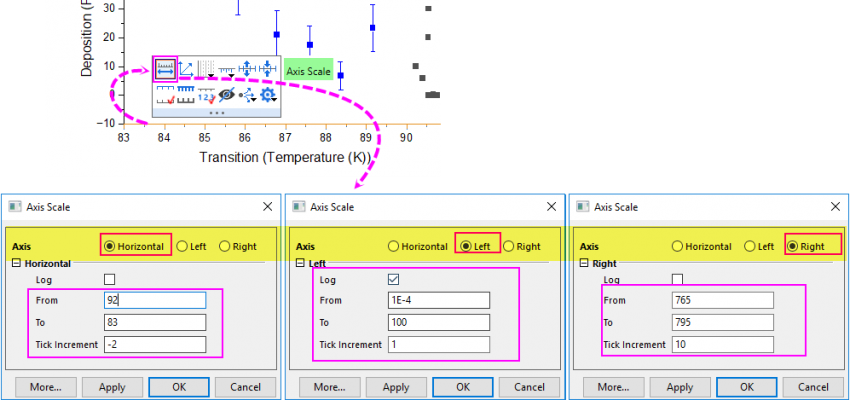

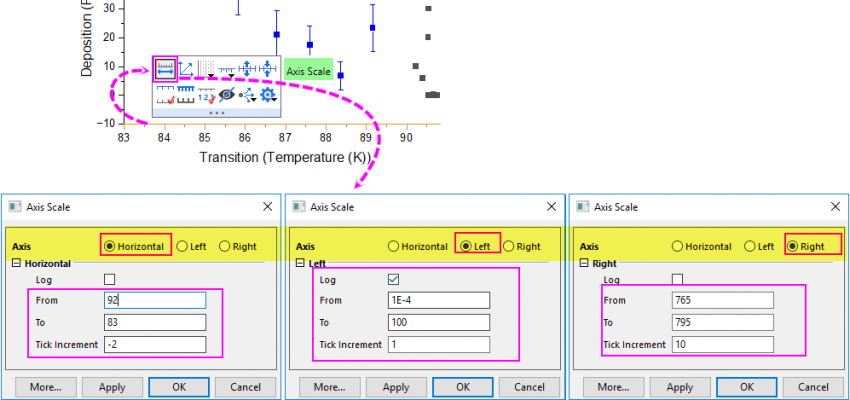

5. Klicken Sie auf die untere X-Achse und dann auf der Minisymbolleiste auf die Schaltfläche Achsenskalierung, um den Dialog Achsenskalierung zu öffnen. Legen Sie dort die Achsenskalierung für die untere X, linke Y und rechte Y fest.

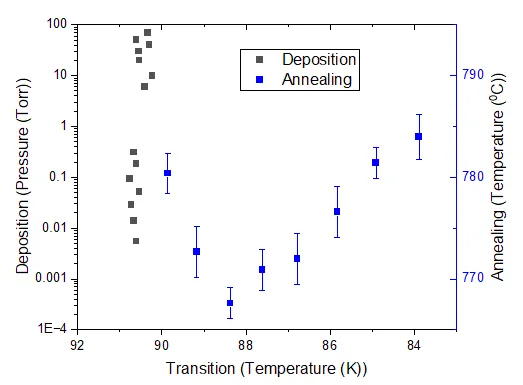

6. Das erzeugte Diagramm sieht folgendermaßen aus:



Methode 2: Hinzufügen des rechten Y zum Diagramm mit linkem Y

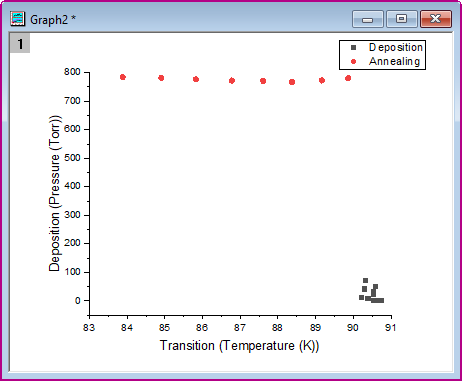

1. Markieren Sie vier Spalten der Daten im Arbeitsblatt und wählen Sie dann im Menü Zeichnen: Einfache 2D: Punktdiagramm, um ein Punktdiagramm zu erstellen.

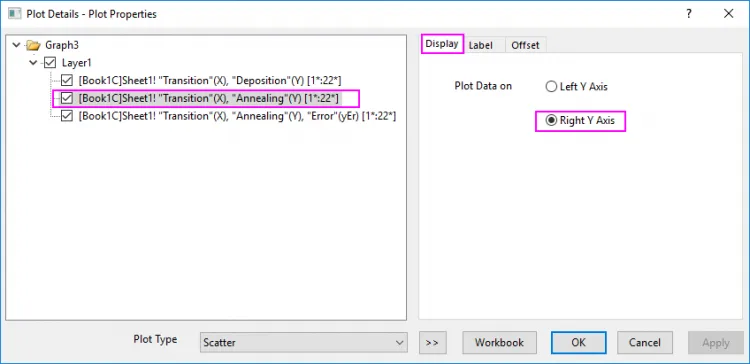

2. Klicken Sie zum Öffnen des Dialogs Details Zeichnung doppelt auf das Punktdiagramm. Wählen Sie die zweite Zeichnung im linken Bedienfeld und gehen Sie zur Registerkarte Anzeige. Wählen Sie die Rechte Y-Achse, um sie gegen die rechte Y-Achse zu zeichnen. Hinweis: Sie können auch die Objektverwaltung verwenden, um eine Zeichnung zu einer rechten Y-Achse zuzuweisen, wie hier beschrieben.

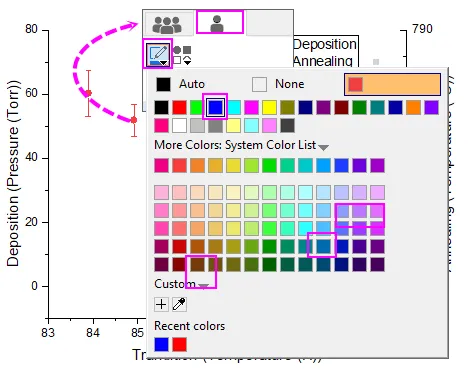

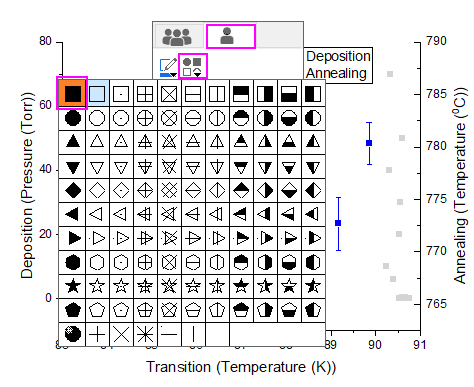

3. Klicken Sie auf die zweite Zeichnung und ändern Sie auf der Minisymbolleiste die Symbolfarbe in Blau. Ändern Sie die Symbolform in Quadrat.

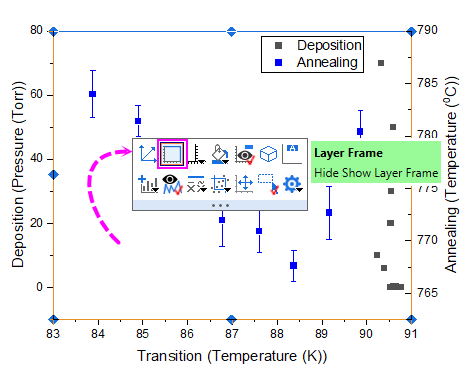

4. Klicken Sie auf den weißen Bereich des aktuellen Layerrahmens in der Minisymbolleiste.



5. Legen Sie die Achsenskalierung wie in Schritt 5 von Methode 1 fest.
6. Sie erhalten das gleiche Diagramm wie mit Methode 1.

Hinweis: Diese Art von Diagramm mit doppeltem Y hat nur einen Diagrammlayer. Dies ist ein Unterschied zu den 2Y-Diagrammen. In Versionen älter als Origin 2023 unterstützt Origin zwei verschiedene Achsenskalierungen für das rechte Y und das links Y im gleichen Layer nicht gleichzeitig. Sie müssen deswegen das 2Y-Diagramm zeichnen, um dieses Diagramm umzusetzen.
