Diagramm mit 2Y, Y-Y

2Ys-Y-Y-Graph

Datenanforderungen

Wählen Sie mindestens zwei Y-Spalten aus (oder einen Bereich aus mindestens zwei Y-Spalten). Wenn es eine verbundene X-Spalte gibt, stellt die X-Spalte die X-Werte bereit; ansonsten wird ein Abtastintervall der Y-Spalte oder Zeilennummer verwendet.

Mehrere Y-Spalten können durch zwei X-Spalten in zwei Gruppen unterteilt werden. Ansonsten werden sie nach Abfolge verschiedenen Y-Achsen zugewiesen.

Diagramm erstellen

Wählen Sie die erforderlichen Daten aus

Wählen Sie Zeichnen > Mehrere Felder/Achsen: 2Y, Y-Y.

oder

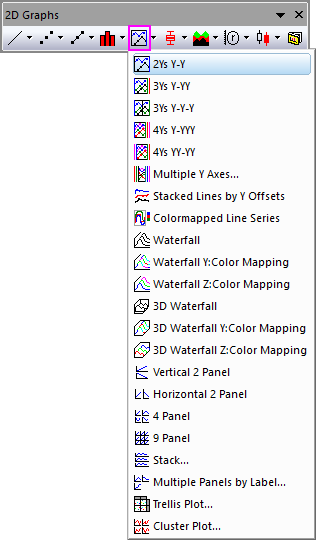

Klicken Sie auf die Schaltfläche 2Y, Y-Y in der Symbolleiste 2D-Grafiken an.

Vorlage

DOUBLEY.OTP (im Origin-Programmordner installiert)

Notizen

Das Diagramm mit doppelter Y-Achse enthält zwei Layer:

• Layer 2 ist mit Layer 1 verknüpft.
• Die X-Achse von Layer 2 besitzt eine direkte 1-zu-1-Verknüpfung mit der X-Achse von Layer 1.

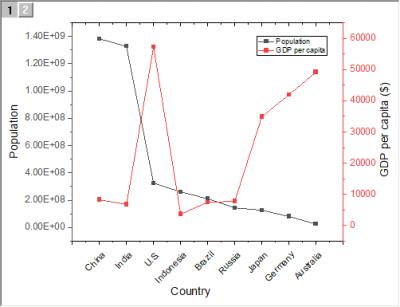

Falls beide Wertespalten ausgewählt sind (oder ein Bereich aus beiden Spalten), dann erscheint ein Diagramm in jedem Layer. Jeder Datenpunkt im Diagramm ist mit einer Linie verbunden. Die Standardlinienverbindung zwischen den Punkten ist eine gerade Linie. Die Datenpunkte werden als Symbole angezeigt.

Ein XYXY-Diagramm mit Hilfe der Vorlage für Diagramme mit doppelter Y-Achse

Sie können ein XYXY-Diagramm schnell aus der Vorlage für Diagramme mit doppelter Y-Achse erstellen:

1. Markieren Sie Ihre XYXY-Spalten und wählen Sie im Menü Zeichnen > Mehrere Felder/Achsen: 2Y, Y-Y.
2. Klicken Sie mit der rechten Maustaste im Diagrammfenster auf das Symbol von Layer 2 und wählen Sie Layereigenschaften.
3. Klicken Sie im Dialog Details Zeichnung auf die Registerkarte Achsenskalierung verknüpfen (Layer 2) und legen Sie für Verknüpfung der X-Achse die Option Keine fest. Klicken Sie auf OK.
4. Klicken Sie doppelt auf die obere Achse und aktivieren Sie auf der Registerkarte Hilfsstrichsbeschriftungen des Dialogs Achsen das Kontrollkästchen Zeigen.
5. Legen Sie auf der Registerkarte Skalierung die Werte für Von und Bis fest und klicken Sie auf OK; oder schließen Sie den Dialog Achsen und klicken Sie auf die Schaltfläche Neu skalieren auf der Symbolleiste Diagramme.

Hinweis: Um ein Diagramm mit doppelter Y-Achse in einen einzelnen Layer zu zeichnen, können Sie diese neu implemetierte Vorlage "Double Y" verwenden.
