1.55 FAQ-174 如何手动移动 3D 图中的坐标平面？

Last Update: 11/14/2018


可以通过鼠标点击拖放的方法手动移动基于 OpenGL 的 3D 图中的坐标平面，其操作如下：

  1. 双击图层打开 绘图细节 - 图层属性 对话框。 (或者从顶部菜单中点击 格式：图层属性 )。
  2. 切换到 平面 选项卡，在想要移动的平面后的 位置 下拉菜单中选择 从底部开始的 % 。
  3. 点击 确定 按钮并关闭 绘图细节 对话框。

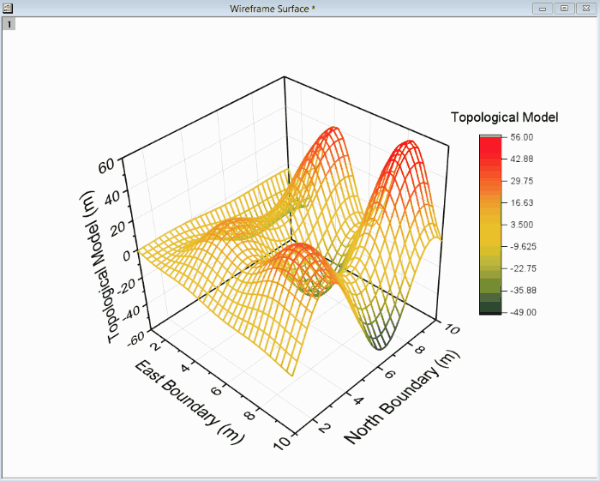

  4. 单击图形所在的图层，此时该 3D 图显示出正方体的框线，则可以对其框架进行控制。在下图示例中，三个坐标平面的 位置 均被设为了 从底部开始的 % ，因此三个平面均突出显示 (分别为绿色、蓝色和红色)。
  5. 点击想要移动的平面的彩色边界，则该平面被选中，同时会显示一个与该平面垂直的箭头。
  6. 点击这个箭头，并对该平面的位置进行拖拽。


在 绘图细节 - 图层属性 对话框的 平面 选项卡中，也可以直接 (在 从底部开始的 % 选项中) 输入坐标平面位置的百分比或者 (在 在= 的位置 选项中) 输入绝对值以实现对相应平面位置的精确控制。

Keywords:3d, axis plane, plane position, move, position，3D图，坐标平面，平面位置，移动，位置

Minimum Origin Version Required: 9.0 SR0
