1.247 FAQ-1038 如何为数据标签绘制"L-型"指引线?

L-shaped-leader-line

Last Update: 4/16/2020

指引线用于连接数据标签和绘图符号，可以让数据标签环绕避免重叠或过于拥挤。

Origin 有多个指引线连接样式包括 水平折线，垂直折线，水平阶梯和垂直阶梯，这些连接样式的工作方式见文档。

创建"L-型"指引线的方法可能并不直观，你可以这样实现：

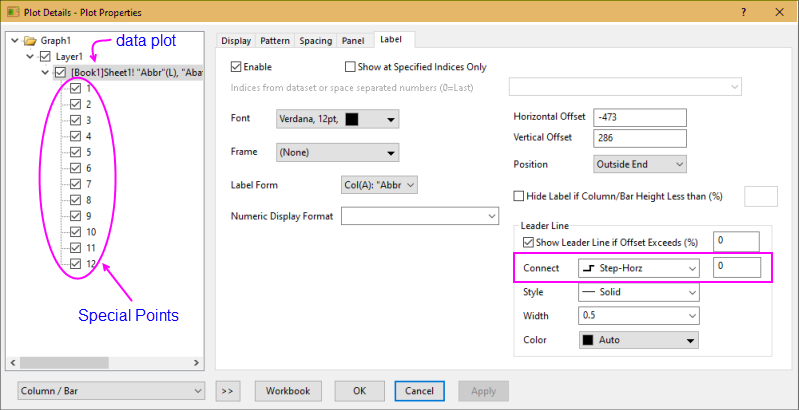

1. 双击绘图打开绘图细节。
2. 点击右侧标签选项卡。
3. 在指引线框，设连接为水平阶梯 并在旁边的编辑框输入 0 。

• 注意你可以为某个绘图的所有数据标签全局设置指引线。当如此操作时，所有“特殊点”设为 连接 = 自动。
• 这不会阻碍你为某个特殊点选择不同的连接样式。只需要高亮绘图细节左侧面板绘图下方列表里的某个特殊点，并为这个点选择另一个连接样式。

最重要的一点是通过设置一个或多个标签为特殊点，你可以为一些点设置 "L-型"连接，为一些点设置直线连接，为其他点设置垂直折线连接。

---

Keywords:connecting line, special point, Polyline-Horz, Polyline-Vert, Step-Horz, Step-Vert, offset, overlap, crowded, 连接线, 特殊点, 水平折线, 垂直折线, 水平阶梯, 垂直阶梯, 偏移, 重叠, 拥挤
