FAQ-856 Originがグラフに方程式を挿入できないのはなぜですか？

最終更新日：2023/3/29

Origin 2023bからSVGベースのLaTeX数式ツールを使用できます。この新機能のLaTeX数式を挿入ツールは、手動でのライブラリやソフトウェアのインストールは不要です。LaTeX Appでの問題を解決するには、Originバージョンを2023b以降にアップグレードしたうえで、新しいLaTeX数式を挿入ツールの使用が推奨です。詳細についてはこのドキュメントを参照してください。

OH insert OLE object graph.png

LaTeX Appを使い続けたい場合は、以下をご一読ください。

Origin 2023以前のバージョン

数式挿入ツールを使用するには、以前のバージョンのMicrosoftWordに含まれていた数式エディタをインストールする必要があります。Originで数式挿入ツールを開こうとしたときに次のエラーが発生した場合があります。

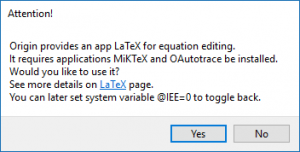

Originは、方程式を編集するためのLaTeXアプリを提供しています。

アプリケーションMiKTeXとOAutotraceがインストールされている必要があります。

今すぐインストールしますか？

LaTeXページで詳細をご覧下さい。(「LaTeX」リンクはこちらかを参照してください。: https://www.originlab.com/FileExchange/details.aspx?fid=221)

後でシステム変数@IEE = 0を設定して、元に戻すことができます。

2018年1月のパブリックアップデート（PU）をインストールした場合

数式エディタ（Microsoft数式3.0）は、MicrosoftOffice製品のすべてのバージョンから削除されました。Originで数式挿入ツールを使用するには、メッセージに記載されているLaTexアプリを使用するか、サードパーティ製のアプリMathTypeのインストールを検討してください。

無料のLaTexアプリの使い方
  1. グラフがアクティブな場合、ツールツールバーの数式を挿入ボタンButton Insert Equation 2023.pngをクリックします。
  2. ダイアログが表示されたら、Yesをクリックします。
    Latex Insert Equation.png
  3. アプリと2つのアプリケーション、MikitexとOAutotraceが自動的にインストールされます。インストール後、Originを再起動します。
  4. グラフがアクティブな場合、ツールツールバーの数式を挿入ボタンButton Insert Equation 2023.pngをクリックします。


Mathtypeの使用（有料）
  1. 事前にMathTypeをインストールします。
  2. グラフがアクティブになったら、ツールツールバーの数式挿入ボタンButton Insert Equation 2023.pngをクリックします。
  3. ダイアログが表示されたら、Noをクリックします。
    Latex Insert Equation.png


Note:@ IEE = 0を設定してリマインダダイアログを切り替え、数式挿入ボタンButton Insert Equation 2023.pngでの動作内容を変更できます。

キーワード:Microsoft, Wordｓ, PowerPoint, 64bit
