1.1 FAQ-111 如何设置坐标轴单位长度相等？

axis-isometric

Last Update: 4/17/2019

Origin在默认情况下绘制的图形的坐标轴长度是与图层尺寸相关的，因此不同坐标轴中的相同刻度区间可能不会以相同的长度显示。

为了设置相等的坐标轴分度的长度，您可以将坐标轴长度链接到坐标轴刻度范围。这可以得到以下效果：

• 保持 x，y 或者 z 轴的坐标轴刻度单位长度比例为1:1
• 使得 x，y 或者 z 轴的刻度单位相等
• 保持刻度和坐标轴长度成比例关系
• 制作具有相同 x，y 刻度长度的正方形图形
• 轴与长度成正比

为了使得坐标轴长度链接到坐标轴刻度范围：

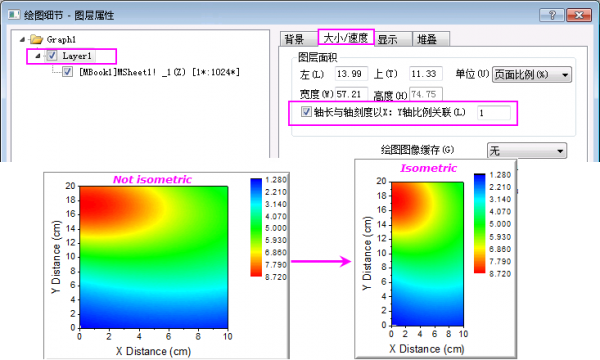

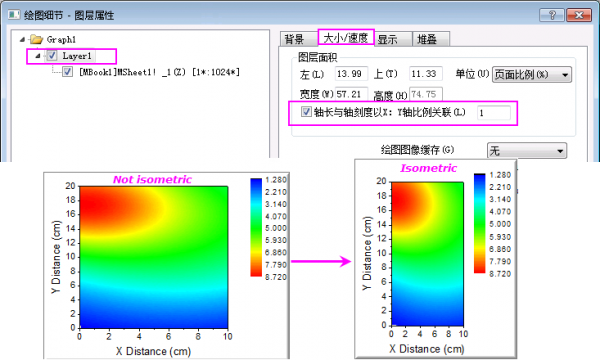

• 对于2D图

  点选菜单 格式：图层以打开 绘图细节 对话框, 然后转到 大小 选项卡，并勾选 轴长与轴刻度以 X:Y 轴的比例关联 ，默认情况下将编辑框中的比例设置为1。

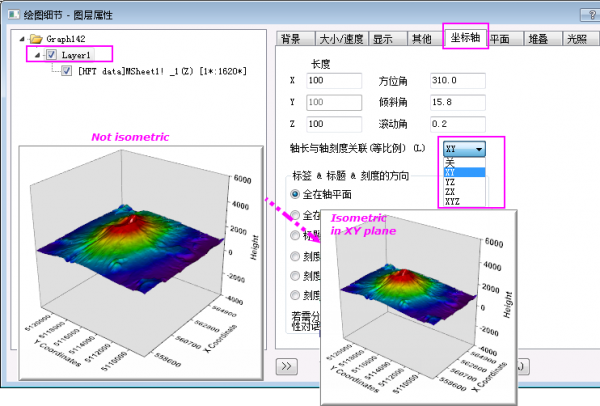

• 对于3D图

  点选菜单 格式：图层属性 以打开 绘图细节 对话框, 然后转到 坐标轴 选项卡，从 周长和轴刻度关联（等比例） 下拉列表中选择所需的选项。

---

Keywords:axis length, isometric, square, equal length, aspect ratio, proportional axes, proportional spacing, proportional scaling, square gridding, lock scale ratio，轴长, 等距, 平方, 等长, 纵横比, 比例轴, 比例间距, 比例缩放, 方形网格, 锁定比例

Minimum Origin Version Required: 2016 SR0
