1.2 FAQ-112 如何在当前图层中增加一组非线性的x轴或y轴？

Last Update: 12/13/2025

1 使用菜单
2 其他方法
- 2.1 方法 1: 使用双 X 轴图（Double X Plot）应用程序
- 2.2 方法 2: 手动创建

使用菜单

从 Origin 2026 开始，点击菜单绘图 > 多面板，多轴去选择四个内置的双 X 轴模板。

其他方法

方法 1: 使用双 X 轴图（Double X Plot）应用程序

双 X 轴图（Double X Plot）可以通过从一组预定义的模板中进行选择来创建双 X 轴图。

安装及使用

从 App Center 搜索、下载并安装双 X 轴图（Double X Plot）
在 Apps Gallery 窗口点击该应用程序图标

方法 2: 手动创建

同一图层的另一个坐标轴

一个图层共包含了四个坐标轴：底部x轴、顶端x轴、左侧y轴以及右侧y轴。以下图形示例仅包含单个图层，但同时显示了底部和顶端的x轴。底部的x轴表示波长，以采集的原始数据直接绘制，单位为纳米。顶端的x轴代表能量。且顶端坐标轴刻度值的计算关系为: Energy (ev) = 1240 / Wavelength (nm).

操作步骤如下:

双击底部x轴以打开 坐标轴 对话框。
切换到 轴线和刻度线 选项卡。在左侧面板中选择上轴。勾选 显示轴线和刻度线 选框。

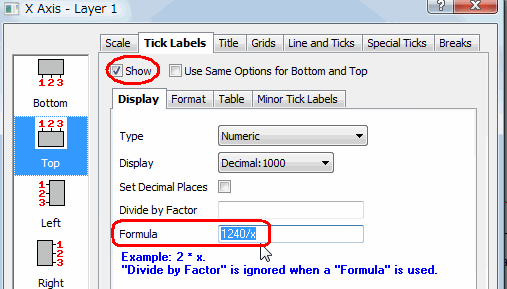

保持左侧面板依然选中了上轴，切换到 刻度线标签选项卡。勾选显示复选框。
在显示子选项卡的公式输入框中，键入 1240/x ，完成后单击确定按钮。
如果对坐标轴刻度值显示的四舍五入结果不满意，则可以再次打开 坐标轴 对话框并设置小数的位数，或者参考链接 刻度线标签 选项卡中给出的方法设置显示选项卡下的显示样式.

创建坐标轴标签公式时，无论是 X 轴、Y 轴还是 Z 轴，都使用 x 来指代当前坐标轴。

其他参考: FAQ-122 如何更改坐标轴刻度标签的显示格式？

添加一个新的图层

在以上的例子中，顶端x轴和底部x轴使用的是相同的设置，不同的只是顶端显示的刻度值是公式计算的数据。但如果需要独立的控制顶端的x轴，比如设置不同的刻度类型或者刻度线位置等。如下图所示的倒数刻度类型，此时就需要通过添加仅显示顶端坐标轴一个新的图层实现。

操作步骤如下：

选择 插入：新图层（轴）：上-X轴 菜单以添加一个与当前图层相关联的新图层，且新图层中仅显示顶端x轴。
双击图形打开 绘图细节 对话框。
在左侧面板中选择 TopX ，切换到 关联坐标轴刻度 标签卡。
在关联 X 轴 组中选择 自定义，然后输入以下公式以计算出顶端x轴的首末端坐标。
在X1 = 旁键入: 1240/x1

在 X2 = 旁键入: 1240/x2

单击确定按钮以关闭对话框。

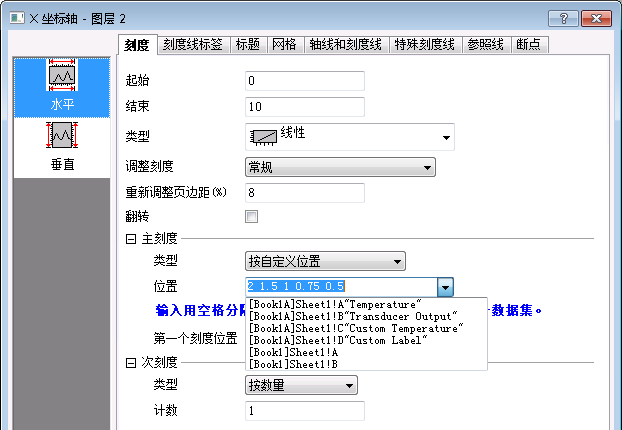

双击顶端x轴以打开 坐标轴 对话框。
在刻度标签下的类型中选择倒数。
在网格标签下的主网格线 分支中勾选显示复选框。
在 刻度线标签 标签下，选择格式子标签，然后在旋转(度) 下拉列表中选择 90 。
