1.289 FAQ-1168 如何在图例中对齐符号？

Last Update: 4/19/2023

图例对象通常包含两列 — 左列带有图例符号（通常宽度相同），右列带有图例文本。 默认情况下，图例符号宽度相同且对齐，因此，使用对齐工具栏按钮或浮动工具栏仅影响图例文本列的对齐方式。

但是，如果将图例设置为居中或右对齐后，您发现图例符号列未对齐，例如

Legend symbol not aligned.png

这样，您的图例对象就不是真正的图例对象。 请尝试以下步骤：

  1. Alt+双击图例对象并在文本对象对话框的编程选项卡上选中对象名称。 确保名称为Legend，然后单击应用按钮。 这可确保您的对象具有特殊的图例属性，而不仅仅是普通的文本对象。
    Legend or text.png
  2. 然后转到文本选项卡并确保选中对齐列复选框。

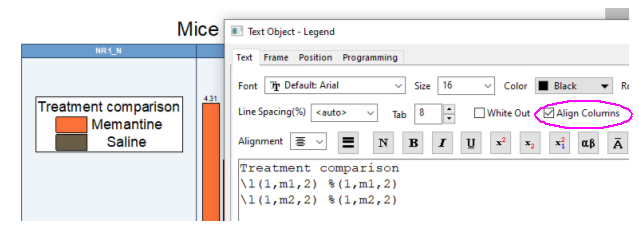

    Legend alignment.png
  3. 如果您想保持整个图例中心对齐但图例文本右对齐，请在每个图例文本前添加单元格锚点 \^(r)。

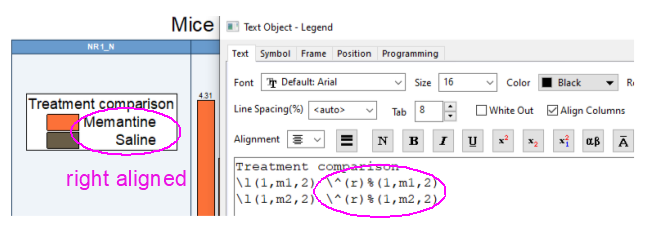

    Legend right alignment.png

\^() 用作单元格锚点，它用于设置其右侧跟随的对象的对齐方式。 \^(l)，\^(c)，\^(r) 分别是用于左，中和右对齐方式。

在某些情况下，图形需要两个图例对象，因此会创建一个文本对象作为第二个图例。 第二个文本对象不应重命名为Legend，因为我们不支持在图形中使用重复对象名称。 由于此文本对象无法重命名为Legend并具有其特殊属性，因此我们必须使用单元格锚记法。 如果是这种情况，请尝试以下操作：

  1. 选中文本对象对话框的文本选项卡上的对齐列复选框。
  2. 对于每行图例符号和图例文本，在每个图例符号部分前添加 \^(l) 以对齐图例符号列。

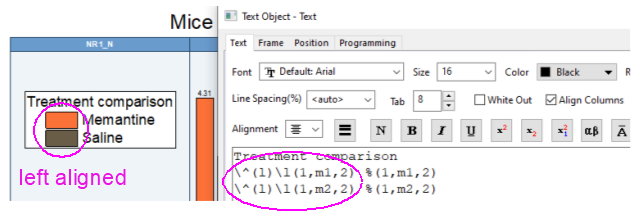

    Legend symbol aligned.png
  3. 再次在每个图例文本部分之前添加 \^(r) 以右对齐图例文本部分。

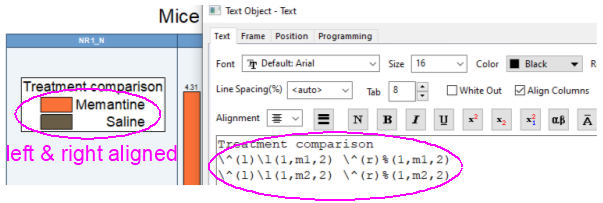

    Legend left right alignment.png

参见 FAQ-829 How can I right-align legend text or arrange the graph legend horizontally?

Keywords:图例，左对齐，右对齐，图例符号，Legend, Alignment, left-aligned, legend symbol
