Formate in einem Design speichern

Der Dialog Format als Design speichern kann verwendet werden, um eine Reihe von Eigenschaften des Diagramms oder des Diagrammobjekts in einem Design zu speichern, das dann auf andere Diagramme angewendet werden kann. Der Dialog kann durch Klicken mit der rechten Maustaste auf ein Diagramm oder Diagrammobjekt (der Diagrammtitel, die Legende etc.) und dann durch Auswählen der Option Format als Design speichern geöffnet werden.

Saving a Format as a Theme-1.png

Inhalt

Dialog Format als Design speichern

Name des neuen Designs Legen Sie einen Namen für die neue Designdatei fest oder wählen Sie ein Design in der Auswahlliste aus. Alle Designs werden im Dialog Designs verwalten aufgeführt.
Beschreibung Der in diesem Feld eingegebene Text wird als Tipp angezeigt, wenn Sie mit Ihrer Maus im Dialog Designs verwalten über den Namen des Designs fahren.
Aktuelles Systemdesign Dieses nicht-editierbare Textfeld zeigt den Namen des aktuellen Systemdesigns.
Als Systemdesign festlegen Aktivieren Sie dieses Feld, um die Designdatei als Ihr Systemdesign festzulegen.
Zu speichernde Formate Die Kontrollkästchen in dieser Gruppe können verwendet werden, um die in neuen Designdateien zu speichernde Stilformate zu bestimmen. Standard ist Alle, wodurch alle Objekteigenschaften gespeichert werden. Wenn Sie Alle deaktivieren, können Sie nur eine oder mehrere Formate zum Speichern auswählen.
OK Speichert die neue Designdatei und schließt den Dialog.
Abbrechen Klicken Sie auf Abbrechen, um den Dialog, ohne die Designdatei zu speichern, zu schließen.
Designdetails bearbeiten Die Designdatei kann im Einzelnen bearbeitet werden. Weitere Einzelheiten finden Sie unten unter Designdetails bearbeiten.
Bearbeiten abbrechen Diese Option ist nur verfügbar, wenn auf die Schaltfläche Designdetails bearbeiten geklickt wurde. Klicken Sie auf die Schaltfläche, um jegliche an dem Design vorgenommenen Änderungen zu verwerfen und den Dialog in den einfachen Modus umzuschalten.
Filter Klicken Sie auf diese Schaltfläche, um den Dialog Designeigenschaften filtern auf, um das Design mit Hilfe von Filtern zu bearbeiten/verändern. Weitere Einzelheiten zu diesem Dialog finden Sie unter Designeigenschaften filtern.
Listenanzeige Aktivieren Sie dieses Kontrollkästchen, um die Eigenschaften in der Listenansicht zu zeigen.

Designdetails bearbeiten

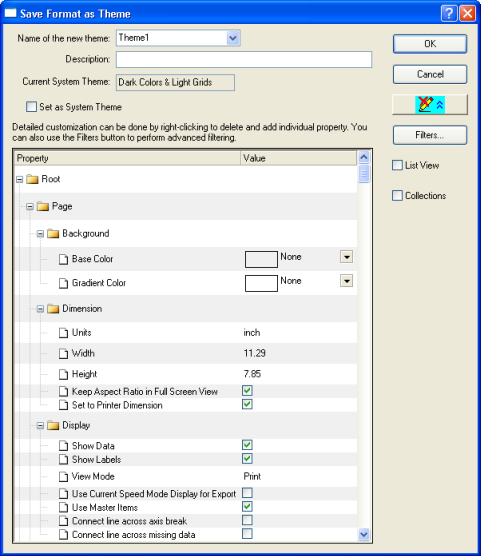

Sie können auf die Schaltfläche Designdetails bearbeiten klicken (Saving a Format as a Theme-3.png), um den Dialog Format als Design speichern zu erweitern, und das Design im Einzelnen bearbeiten. Sobald auf die Schaltfläche geklickt wurde, verwandelt sie sich in die Schaltfläche Bearbeiten abbrechen (Saving a Format as a Theme-9.png). Im Folgenden sehen Sie den erweiterten Dialog Format als Design speichern.

Saving a Format as a Theme-4.png

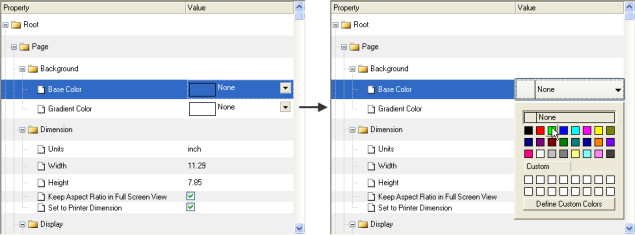

Im unteren Bereich werden die Designeigenschaften in einer Baumansicht angezeigt. Sie können jede Eigenschaft bearbeiten, indem Sie auf die Spalte Wert klicken und dann

Sie können auch mit der rechten Maustaste auf eine Eigenschaftszeile oder eine Verzweigung des Baums klicken und im Kontextmenü Löschen wählen. Sie können mit der rechten Maustaste auf das Symbol eines Ordners (auch "Baumknoten" genannt) klicken, um Hinzufügen im Kontextmenü auszuwählen. Damit fügen Sie mehr Eigenschaften/Zweige zum Baum hinzu.

Saving a Format as a Theme-8.png

Zur Vereinfachung oder Anzeige einer detaillierteren Ansicht der Eigenschaften verwenden Sie das Kontextmenü, um die ausgewählten Knoten, Unterknoten und Geschwisterknoten zu erweitern bzw. zu minimieren.

Theme edit shortcut menu.png



Format für einzelnes Objekt speichern

Beim Speichern von Formaten als Design werden die Designknoten standardmäßig festgesetzt, das heißt, die Layer, Zeichnungen, Achsen etc. werden global gesteuert. Dieses Verhalten ist mit der Einstellung der Systemvariable @TCT verbunden, deren Standardwert 75 ist, was darauf hinweist, dass die globale Steuerung der Einstellungen aktiviert ist.

Um sicher zu stellen, dass das gespeicherte Formatdesign nur auf das ausgewählte Objekt angewendet wird, können Sie die globale Steuerung der Designknoten ausschalten, indem Sie die Systemvariable @TCT auf 0 setzen.

(Hinweis: Die Mindestversion dieser Methode ist Origin 9.0 SR0. In Vorgängerversionen setzen Sie @TCT=101, um den gleichen Effekt zu erzielen.)

Dieses kleine Tutorial zeigt Ihnen, wie die globale Steuerung der Designknoten funktioniert.

  1. Klicken Sie auf die Schaltfläche Einzelnes ASCII importieren Button Import Single ASCII.png, um die Datei Linked Layer 1.dat im <Origin-Verzeichnis>\Samples\Graphing\ zu importieren.
  2. Markieren Sie Spalte B und klicken Sie auf die Schaltfläche Button Line.png auf der Symbolleiste 2D-Grafiken, um ein Liniendiagramm Graph 1 zu erstellen. Tun Sie jeweils dasselbe mit Spalte C und D. Es ergeben sich drei Diagramme (Graph 1, 2 und 3).
  3. Öffnen Sie das Befehlsfenster (wenn es nicht geöffnet ist, drücken Sie Alt+3, um es zu öffnen) und geben Sie @TCT=; ein. Drücken Sie Enter. Prüfen Sie, ob der Wert der Systemvariablen der Standardwert 75 ist. Dies bedeutet, die globale Steuerung der Designknoten ist aktiviert. (Falls es zuvor geändert wurde, führen Sie @TCT=75; aus, um den Wert als Standard zu setzen).
  4. Aktivieren Sie Graph 1 und wählen Sie den Titel Lead für die Y-Achse. Legen Sie die Schriftfarbe mit Rot fest, klicken Sie mit der rechten Maustaste auf das Objekt und wählen Sie Format als Design speichern. Stellen Sie zuerst sicher, dass der Modus Designdetails bearbeiten deaktiviert ist und deaktivieren Sie auch im Zweig Zu speichernde Formate das Kontrollkästchen Alle und aktivieren Sie nur Farbe. Speichern Sie dieses Design unter dem Namen EX1 und klicken Sie auf OK.
  5. Wechseln Sie wieder zum Befehlsfenster und führen Sie den Befehl @TCT=0 aus, um die globale Steuerung der Designknoten zu deaktivieren.
  6. Klicken Sie mit der rechten Maustaste auf den Titel der Y-Achse von Graph 1, wählen Sie Format als Design speichern und deaktivieren Sie im Zweig Zu speichernde Formate das Kontrollkästchen Alle und aktivieren Sie nur Farbe. Speichern Sie dieses Design als EX2.
  7. Aktivieren Sie Graph 2 und drücken Sie F7, um den Dialog Designs verwalten zu öffnen. Wählen Sie auf der Registerkarte Diagramm das Anwenderdesign EX1 und wenden Sie es auf das aktuelle Diagramm (Graph 2) an. Beachten Sie, dass alles in diesem Diagramm rot wird.
  8. Aktivieren Sie Graph3. Öffnen Sie entsprechend den Dialog Designs verwalten und wenden Sie das Design EX2 an. Beachten Sie, dass nur der Titel der Y-Achse rot wird, da das Design EX2 gespeichert wurde, als die globale Steuerung der Designknoten ausgeschaltet war.
