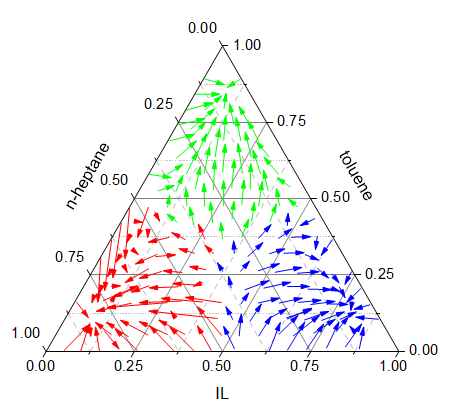

三点ベクトル
必要なデータ
XYZXYZに属性が指定されている6つの列 (または列の範囲) を選択します。
グラフ作成
データを選択します。
作図 > 特殊 : 三点ベクトルを選択します。
テンプレート
TernaryVector.otpu (Originのプログラムフォルダにインストールされています)。
ノート
三点ベクトルグラフは、極座標ベクトルグラフと同様、三角座標にプロットされる特別なベクトルグラフです。
入力データを三角座標にプロット
三角座標にベクトルをプロットする場合、入力データが正規化されていると見なします。これは、各XYZグループの各行のセルの絶対値の合計が1または100(|x|+|y|+|z|=1または100)という意味です。三角座標の正規化についての詳細は、三点グラフのページを参照してください。
三点軸の編集についｊては、下記ページを参照してください。
- 作図の詳細ダイアログ三点（ターナリ）タブ
XYZXYZ列をベクトルとしてプロット
左端のX、Y、Z列は、ベクトルの末尾のXYZ座標を決定します。2番目のX、Y、Z列は、ベクトルの先頭のXYZ座標を決定します。
ベクトルの編集についｊては、下記ページを参照してください。
