Die Registerkarte Beschriftung (3D-Symbol/Vektor/Balken/Band/Wand) (Details Zeichnung)

PD-Dialog-Label3-Tab



Diese Registerkarte wird verwendet, um Beschriftungen für 3D-Symbol-/-Vektor-/-Balkendiagramme hinzuzufügen und benutzerdefiniert anzupassen. Der Inhalt der Beschriftungen kann durch Auswahl von Optionen in der Auswahlliste Beschriftungsformat definiert werden. Stil, Position und Ausrichtung der Beschriftungen können auch benutzerdefiniert angepasst werden.

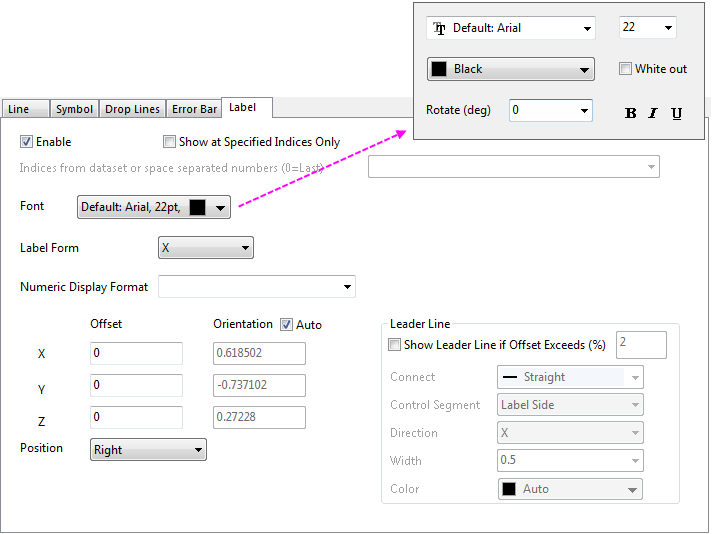

3D-Symbol

• Registerkarte Beschriftung für Allgemeine Zeichnungen

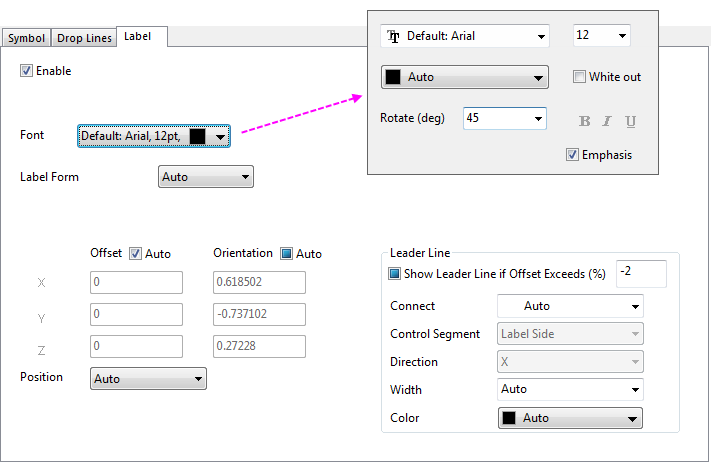

• Registerkarte Beschriftung für spezielle Punkte

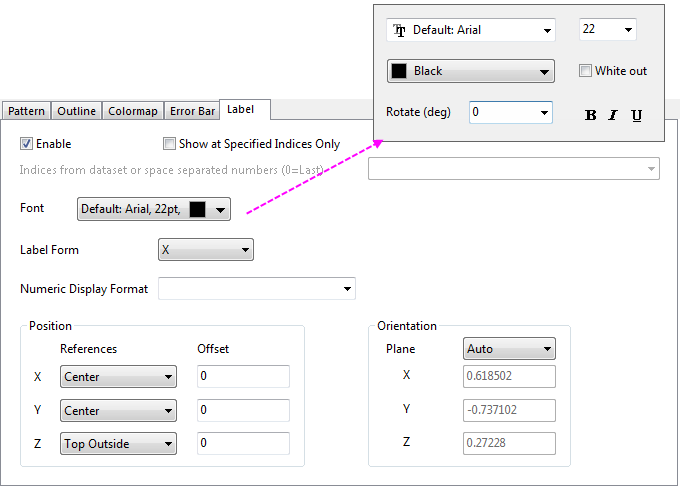

3D-Balken/3D-Bänder/3D-Wände

• Registerkarte Beschriftung für Allgemeine Zeichnungen

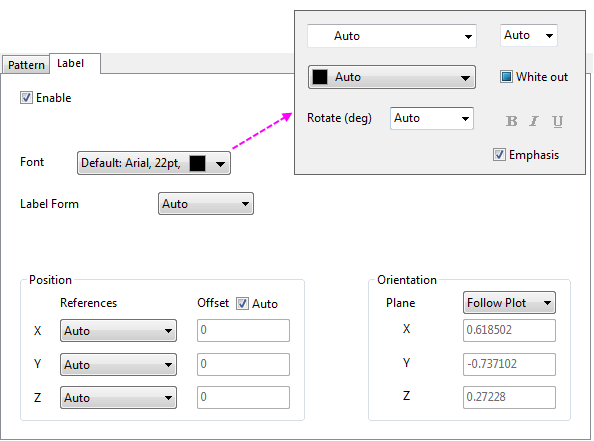

• Registerkarte Beschriftung für spezielle Punkte (nur 3D-Balken)

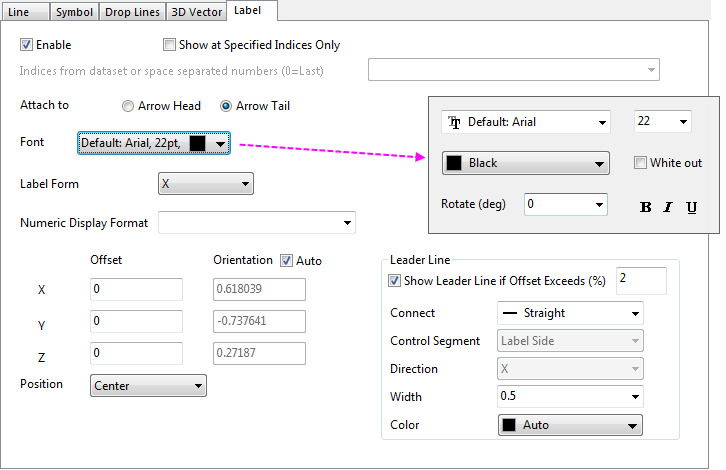

3D-Vektor

Aktivieren

Durch Aktivieren des Kontrollkästchens Aktivieren können den Diagrammen Beschriftungen hinzugefügt und diese benutzerdefiniert angepasst werden.

Nur bei festgelegten Indizes zeigen

Wenn dieses Kontrollkästchen aktiviert ist, beschriften Sie die Punkte nur an diesen Indizes:

• Geben Sie Liste der Zeilenindexnummer ein, die durch Leerzeichen getrennt sind. Der Wert 0 kann zum Beschriften des letzten Punkts verwendet werden, unabhängig vom Zeilenindex.
• Wählen Sie einen Datensatz für die Indexnummern in der Auswahlliste fest.

Anhängen an (nur 3D-Vektor)

Diese Option ist verfügbar, wenn der 3D-Vektor auf der Registerkarte 3D-Vektor aktiviert ist. Wenn das Vektordiagramm aus einem XYZXYZ-Datensatz erstellt wird, sind die Koordinaten der Beschriftung die des Endpunkts, an dem die Beschriftung angehängt ist.

Pfeilende	Die Beschriftungen werden am Ende des Vektors angezeigt.
Pfeilspitze	Die Beschriftungen werden an der Spitze des Vektors angezeigt.

Schriftart

Schriftart

Wählen Sie eine Schriftart für den Beschriftungstext aus der Auswahlliste aus. Beachten Sie, dass die Auswahl Standard in der Auswahlliste Standard auf der Registerkarte Zeichensatz des Dialogs Optionen eingestellt wird.

Farbe

Wählen Sie eine Farbe für den Beschriftungstext.

Beachten Sie, dass Origin seit Version 2019 nur eine einheitliche Farbe für Textbeschriftungen in 3D-Zeichnungen unterstützt. Wenn Sie Auto wählen, ist diese Farbe Schwarz. Es wird nicht unterstützt, dass die Beschriftungsfarbe der Farbe des Datenpunkts entspricht, wie das bei 2D-Linien- und Symboldiagrammen der Fall ist.

Größe

Wählen oder geben Sie in dieses Auswahlfeld die Größe ein. Die Größeneinheit entspricht Punkten.

Weiß hinterlegen

Aktivieren Sie dieses Kontrollkästchen, um für jede Datenbeschriftung einen weißen Hintergrund anzuzeigen.

Schaltflächen Akzent

Die Schaltflächen Fett, Kursiv und Unterstrichen werden zur Verfügung gestellt.

Das Kontrollkästchen Betonung ist nur für spezielle Punkte verfügbar. Wenn ein Datenpunkt speziell ist, entsprechen seine Eigenschaften denen der Zeichnung, bis Sie ihn benutzerdefiniert anpassen. Betonung bedeutet, dass die Formatierungen Fett, Kursiv und Unterstrichen der Beschriftung dieses speziellen Punkts der Zeichnung folgen. Deaktivieren Sie die Option, um die Akzentschaltflächen links zu bearbeiten.

Drehen (Grad)

Der Wert im Textfeld Drehen bestimmt den Drehwinkel der Beschriftung auf der Ebene des Beschriftungstexts:

• Positive Werte drehen die Beschriftung entgegen dem Uhrzeigersinn.
• Negative Werte drehen die Beschriftungen im Uhrzeigersinn.
• Null Grad liegt in positiver X-Richtung.



Beschriftungsformat

Legen Sie die Eigenschaften oder den Datensatz fest, der zum Erstellen der Beschriftung verwendet werden soll.

Auto	Diese Option ist nur auf der Registerkarte Beschriftung für spezielle Punkte verfügbar. Diese Option verwendet die Einstellungen des Beschriftungsformats der allgemeinen Diagramme für den speziellen Punkt.
X	Verwendet die X-Werte der Daten als Beschriftungen.
Y	Verwendet die Y-Werte der Daten als Beschriftungen.
Z	Verwendet die Z-Werte der Daten als Beschriftungen.
Indizes	Verwendet die Zeilenindizes als Beschriftungen.
(X, Y)	Verwendet X- und Y-Werte der Daten als Beschriftungen.
(X, Y, Z)	Verwendet die X-, Y, und Z-Werte der Daten als Beschriftungen.

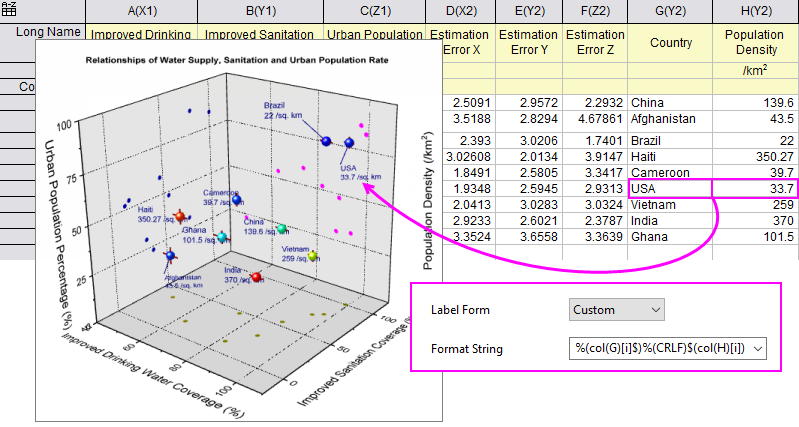

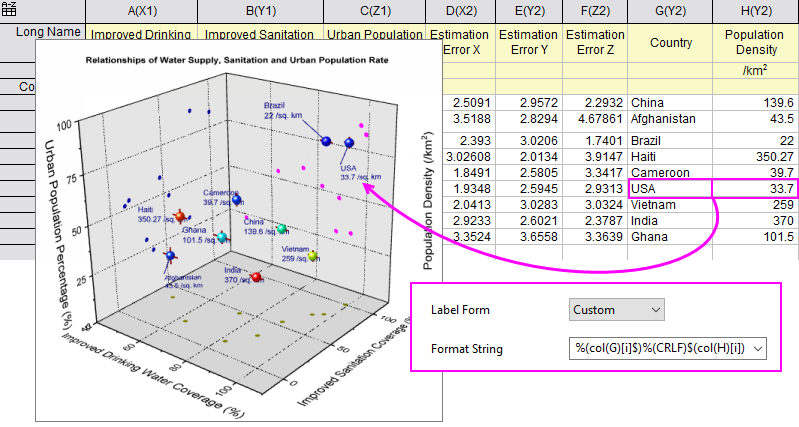

Benutzerdefiniert	Verwendet Inhalt und Format, die unter Formatzeichenkette festgelegt sind, um Beschriftungen zu erstellen.
Col(ColumnShortName)	Verwenden Sie die gewünschte Spalte aus dem Arbeitsblatt als Beschriftungen. Alle Spalten, die sich rechts von den Y-Datenspalten befinden, werden hier aufgeführt.

Numerisches Anzeigeformat/Formatzeichenkette

• Wenn Beschriftungsformat auf X, Y oder (X/Y) oder Col(ColumnShortName) gesetzt ist, wird das Feld Numerisches Anzeigeformat verfügbar. Siehe Origin-Formate. Unterstützte Formate umfassen die Optionen D (Datum) und T (Zeit), solange es sich bei der Datums- und Zeitdatenanzeige in dem Arbeitsblatt um numerische Julianische Datumswerte handelt.
• Wenn Beschriftungsformat auf Benutzerdefiniert gesetzt ist, wird das Feld Formatzeichenkette verfügbar. Siehe Syntax und Notationen in Zeichnungsbeschriftungen.

Beachten Sie, dass durch Klicken auf die Listen Numerisches Anzeigeformat oder Formatzeichenkette Prototypformate gezeigt werden.

Hinweise für Formatzeichenketten:

• In diesem Feld können die Spaltendesignatoren col() und wcol() und beliebige feste Zeichenketten, wie gewünscht, kombiniert werden.
• Die %() Substitution und $() substitution können hier verwendet werden (zum Beispiel wird $(wcol(n)[i], *4) in "die Y-Werte der aktuellen Zeichnung zeigen und die Dezimalstellen auf 4 festlegen" bzw. %(?,@LL) in "den Langnamen der aktuellen Y-Spalte als Beschriftungen zeigen" übersetzt, wobei L für den Langnamen der aktuellen Spalte steht -- siehe Spaltenbeschriftungszeichen für eine vollständige Liste der Substitutionszeichen der Spaltenbeschriftungszeilen).
• Auf die Spalten links oder rechts von der aktuellen Y-Spalte kann über den Spaltenindex verwiesen werden (z. B. col(2)[i] oder wcol(n+1)[i]) oder mit dem Kurz- bzw. Langnamen (z. B. col(B)[i] oder col(Percent)[i]).
• Numerische und Datums-/Zeitformate werden mit Hilfe dieser Spezifizierer modifiziert.
• Vor Origin 9 können Sie nur $(x) verwenden, um numerische Werte zu erhalten. Origin 9.0 und höher unterstützt x$/y$/z$, was für kategoriale Daten nützlich ist. Zum Beispiel wird %(X$) verwendet, um kategoriale Daten in die X-Spalte zurückzugeben, während $(x) nur den Indexwert der kategorialen Daten zeigt.



Versatz (3D-Symbol/-Vektor)

Es gibt drei Felder unter Versatz. Die Einstellung in dem Feld neben der Achse bestimmt den Versatz der Datenbeschriftungen entlang der entsprechenden Achsenrichtung.

Beachten Sie, dass der Versatz in Prozent der Zeichensatzhöhe angegeben wird.

Das Kontrollkästchen Autom. Versatz ist nur für spezielle Punkte verfügbar. Wenn ein Datenpunkt speziell ist, entsprechen seine Eigenschaften denen der Zeichnung, bis Sie ihn benutzerdefiniert anpassen. Autom. Versatz bedeutet, dass die Beschriftungsposition dieses speziellen Punktes der Zeichnung entspricht. Deaktivieren Sie die Option, um X/Y/Z-Versatz und Vertikaler Versatz benutzerdefiniert anzupassen.



Position(3D-Symbol/-Vektor)

Legen Sie die Beschriftungsposition fest.

Auto	Diese Option ist nur auf der Registerkarte Beschriftung für spezielle Punkte verfügbar und wird nur gezeigt, wenn das Kontrollkästchen vor Automatische Position deaktiviert ist. Diese Option verwendet die Einstellung der Position der allgemeinen Diagramme für den speziellen Punkt.
Zentrum	Die Beschriftung wird in der Mitte des Datenpunkts positioniert.
Links	Die Beschriftung wird links oder rechts vom Datenpunkt positioniert.
Rechts
Oberhalb	Die Beschriftung wird oberhalb oder unterhalb des Datenpunkts positioniert.
Unterhalb



Position (3D-Balken/XYY-Balken)

Dieser Abschnitt legt die Position der Beschriftung fest.

• Referenzen

Legen Sie die Referenzposition in jeder Achsenrichtung fest, um die Beschriftung zu positionieren. Die Option Auto auf der Auswahlliste ist nur für den speziellen Punkt des 3D-XYY-Balkendiagramms verfügbar. Die anderen 5 Optionen in jeder Achsenauswahlliste beziehen sich auf 5 Positionen, die durch die zwei Flächen des Balkens gebildet werden, die senkrecht zu der entsprechenden Achse stehen.

• Die Optionen Links, Rechts, Unten, Oben, Vorn und Hinten beziehen sich auf Positionen, die jeweils die zwei Seiten der linken, rechten, unteren, oberen, vorderen und hinteren Ebenen des Balkens sind. Beachten Sie, dass die linke Ebene die Fläche ist, die näher am Von-Ende liegt.
• Wenn die Option Außen ausgewählt ist, erstreckt sich die Beschriftung von der ausgewählten Position weg von der Mitte des Balkens.
• Wenn die Option Innen ausgewählt ist, erstreckt sich die Beschriftung von der ausgewählten Position hin zur Mitte des Balkens.
• Die Option Mitte zentriert die Beschriftung in der Mitte der zwei entsprechenden Flächen des Balkens.

Bei frei beweglichen 3D-Balken gibt es die Optionen Unten *** und Oben ***. Hier ist Unten die Startposition und Oben die Endposition.

• Versatz

Die Einstellung in dem Feld für die jeweilige Achse bestimmt den Versatz der Datenbeschriftungen von der Referenzposition. Beachten Sie, dass der Versatz in Prozent der Zeichensatzhöhe angegeben wird.

Ausrichtung (3D-Symbol/-Vektor)

Dieser Abschnitt wird verwendet, um den Normalenvektor der Beschriftungstextebene festzulegen.

• Autom. Ausrichtung

  Wenn das Kontrollkästchen Autom. Ausrichtung aktiviert ist, ist die Beschriftungstextebene immer parallel zu der Bildschirmebene, während das 3D-Diagramm gedreht wird.

• Ausrichtung

  Die Felder unter Ausrichtung sind verfügbar, wenn die Autom. Ausrichtung deaktiviert ist. Sie werden verwendet, um XYZ-Koordinaten für den Endpunkt des Normalenvektors der Beschriftungstextebene festzulegen, deren Anfangspunkte (0,0,0) lauten.



Ausrichtung (3D-Balken/XYY-Balken)

Dieser Abschnitt wird verwendet, um den Normalenvektor und die Drehung der Beschriftungstextebene festzulegen.

• Ebene: Legen Sie fest, zu welcher Ebene die Ebene des Beschriftungstexts parallel ist. Die benutzerdefinierten XYZ-Koordinaten für den Endpunkt des Normalenvektors der Ebene des Beschriftungstexts können im Abschnitt Normal angegeben werden.

Auto	Die Ebene des Beschriftungstexts ist immer parallel zur Bildschirmebene, während sich das 3D-Diagramm dreht.
XY	Die Ebene des Beschriftungstexts ist immer parallel zur XY-Ebene, während sich das 3D-Diagramm dreht.
ZX	Die Ebene des Beschriftungstexts ist immer parallel zur ZX-Ebene, während sich das 3D-Diagramm dreht.
YZ	Die Ebene des Beschriftungstexts ist immer parallel zur YZ-Ebene, während sich das 3D-Diagramm dreht.
Benutzerdefiniert	Konfigurieren Sie die XYZ-Koordinaten für den Endpunkt des Normalenvektors der Beschriftungstextebene, dessen Anfangspunkte (0,0,0) lauten, im Abschnitt Normal.



Verbindungslinie

Die Verbindungslinie ist ein Linienobjekt, das die Linienbeschreibung und seinen Datenpunkt verbindet.

Verbindungslinie zeigen, wenn Versatz (%) überschreitet

Dieses Kontrollkästchen legt die Anzeige der Verbindungslinie fest. Die Verbindungslinien werden nur gezeigt, wenn der Versatz zwischen Datenbeschriftungen und Datenpunkten eine bestimmte kritische Länge überschreitet. Die kritische Länge wird mit Prozentwert in dem Textfeld neben dem Kontrollkästchen definiert.

Kritische Länge = Prozentwert % * (Layerhöhe + Layerbreite)/2.

Verbinden

Wählen Sie den Typ der Verbindungslinie. Es sind zwei Optionen verfügbar: Gerade, Polylinie. Die Polylinie besteht aus einem parallelen Segment entlang einer Achse, die unter Richtung festgelegt ist, und einem Polyliniensegment.

Kontrollsegment

Diese Option ist nur dann verfügbar, wenn der Verbinden auf Polylinie gesetzt wurde. Legen Sie fest, wo das parallele Segment der Polylinie sich befinden soll. Die zwei verfügbaren Optionen lauten Zeichnungsseite oder Beschriftungsseite.

Richtung

Diese Option ist nur dann verfügbar, wenn der Verbinden auf Polylinie gesetzt wurde. Legen Sie die Richtung des parallelen Segments der Polylinie fest: X-, Y- oder Z-Richtung.

Breite

Legen Sie die Breite der Verbindungslinie fest.

Farbe

Bestimmen Sie die Farbe der Verbindungslinie, entweder durch eine Systemfarbe oder eine benutzerdefinierte Farbe. Wenn Farbe auf Auto gesetzt ist, folgt die Farbeinstellung der Verbindungslinie der Farbe der Datenbeschriftungen.
