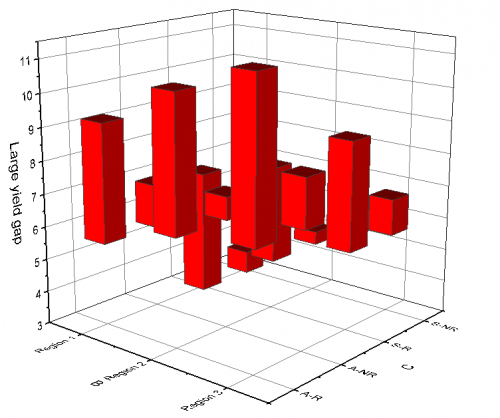

3D-Diagramm mit frei beweglichen Balken

3D-Floating-Bar

Datenanforderungen

• Arbeitsblatt:

• Wählen Sie mindestens eine Z-Spalte aus (oder einen Bereich aus mindestens einer Z-Spalte). Falls die Z-Spalte verbundene XY-Spalten besitzt, werden die XY-Spalten verwendet; ansonsten werden die XY-Standardwerte des Arbeitsblatts verwendet.

oder

• Ein Block von Arbeitsblattzellen (virtuelle Matrix)

• Matrix: Ein Matrix der Z-Werte mit mindestens einem Objekt

Diagramm erstellen

Aktivieren Sie das Matrixblatt oder wählen Sie die erforderlichen Daten im Arbeitsblatt aus.

Wählen Sie im Menü Zeichnen > 3D: Frei bewegliche 3D-Balken.

Vorlage

• GL3DFLOATCOL.OTPU

(installiert im Origin-Programmordner)

Notizen

• Im Fall von XYZ-Daten werden die zwei Z-Werte bei den gleichen X- und Y-Koordinaten als Anfang und Ende des Balkens verwendet. Im Fall von Matrixdaten werden zwei Objekte im aktuellen Matrixblatt als Anfang und Ende des Balkens verwendet. Wenn der erste Z-Wert größer als der zweite ist, beträgt die Balkenhöhe Z1-Z2 und die Richtung ist aufwärts. Wenn der erste Z-Wert kleiner als der zweite ist, beträgt die Balkenhöhe Z2-Z1 und die Richtung ist abwärts.
• Die verbundenen X- und Y-Werte, die in der Matrix/im Arbeitsblatt abgebildet sind, bestimmen die XY-Positionen von jeder frei beweglichen Säule.

Hinweis: Bei 3D-Diagrammen mit frei beweglichen Balken: Es gibt kein Bedienelement Basisebene bei. Die Option Balkenform wird unterstützt. Bei Teilpyramiden und Teilkegeln wird die maximale Balkenlänge als vollständig betrachtet. Falls Sie die Balkenbeschriftung hinzufügen und die Beschriftungsposition steuern möchten, ist Unten die Anfangsposition und Oben die Endposition.
