NetCDFの可視化
目次

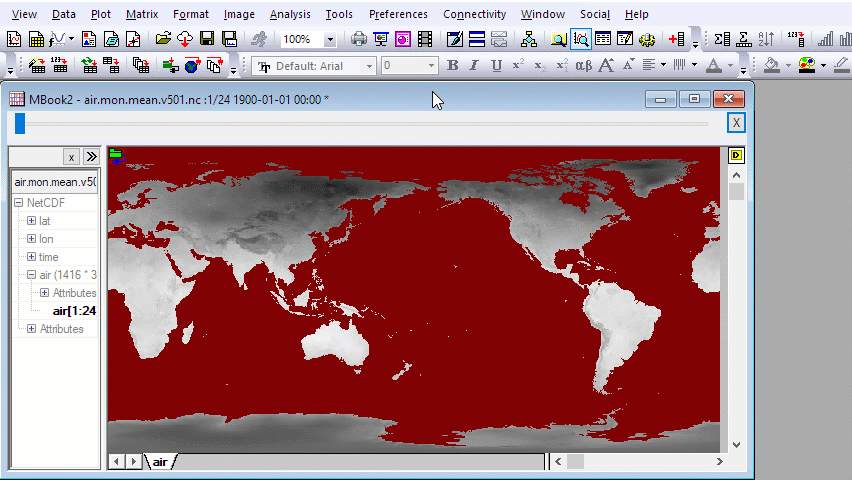

行列ウィンドウの配色の変更
行列がアクティブなとき、パレットボタン
と欠損値の色ボタン
を使用して、行列ウィンドウの色を編集できます。
NetCDFデータからグラフ作成
組み込みグラフ形式
Originは、NetCDFデータを表示するための複数の組み込みグラフタイプを提供しています。それらは全て作図メニューより使用できます
| グラフの種類 | 作図メニューのカテゴリ |
|---|---|
| 等高線図：カラーマップ等高線、等高線: 線+ラベル、グレースケール等高線 | 等高線図 |
| イメージプロット | 等高線図 |
| 曲面図：3Dカラーマップ曲面、投影図付きの3Dカラーマップ曲面、色付き曲面図 | 3D |
| 複合曲面図：複合カラーマップ曲面、複合色付き曲面図 | 3D |
 |
グラフをさらにカスタマイズするためにおすすめのチュートリアル |

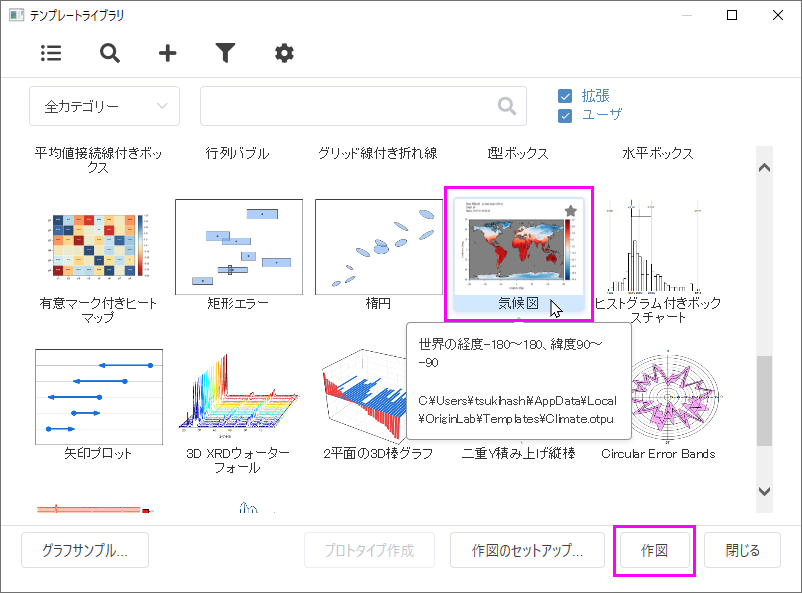

テンプレートライブラリの気候図テンプレート
気候図テンプレートを利用してNetCDFデータをプロットすることができます。
作図：テンプレートライブラリを選択し、ダイアログを開きます。気候図テンプレートを選択して、作図ボタンをクリックします。

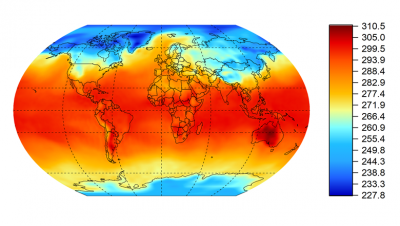

投影図付きの球面の等高線図
Originは、投影図付きの球面での等高線図の作成をサポートしています。以下のチュートリアルで詳細な操作を確認してください。

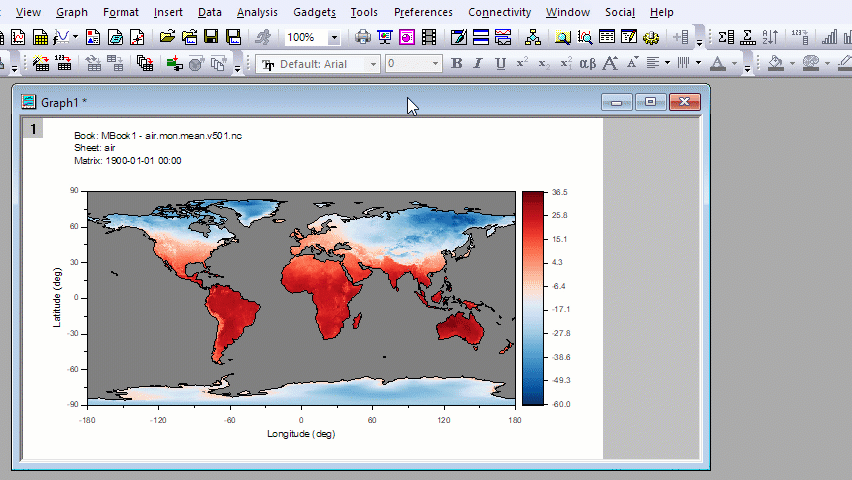

グラフブラウザでデータをめくる
イメージプロットまたは等高線図を作成後、グラフブラウザボタン
をクリックできます。ブラウザグラフのウィンドウの左側には、NetCDF行列スタックからプロットを選択するために使用されるパネルがあります。
NetCDFデータからグラフにマップデータを挿入する
NetCDFデータから等高線または画像にマップの境界線を追加する方法がいくつかあります。こちらのページをご覧ください。

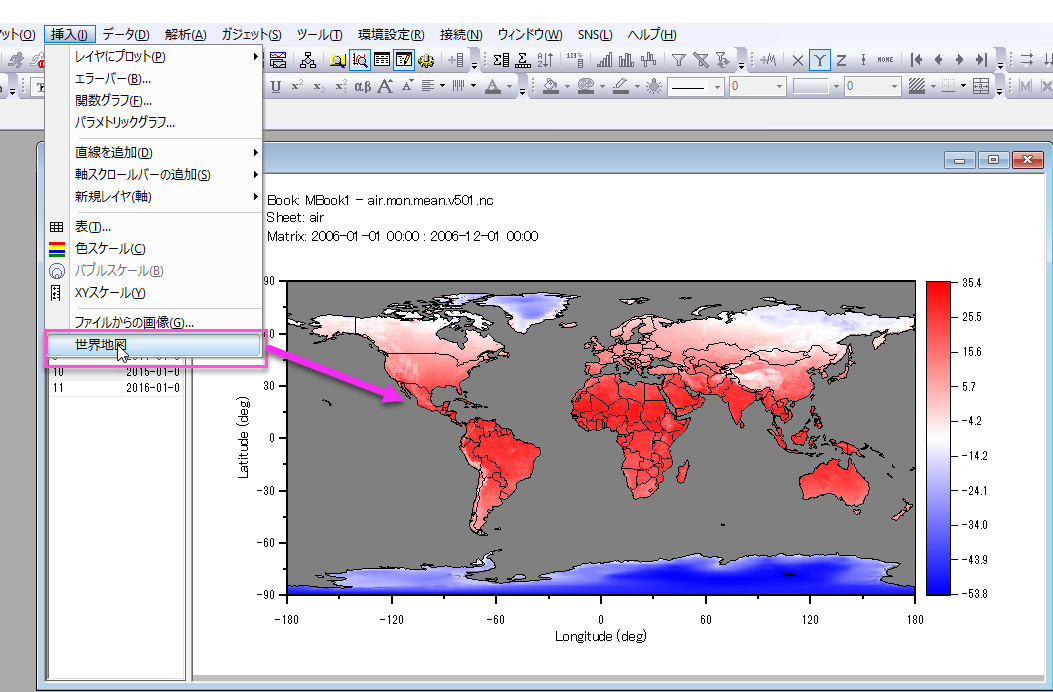

- 世界地図の境界を挿入したい場合は挿入：世界地図で簡単に挿入できます。
