地図と一緒に操作する

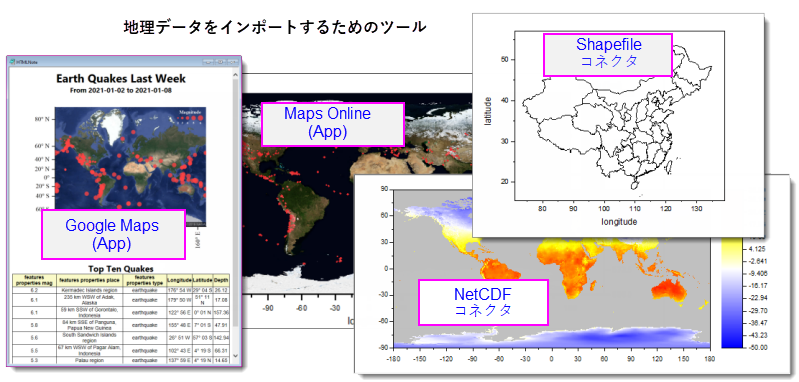

Originに地理データをインポートする方法がいくつかあります。NetCDFファイルの場合、OriginのNetCDF Connectorから始めるとよいでしょう。シェープファイルを直接インポートする場合にはShapefile Connectorもあります。
さらに、OriginLabは散布図やバブルチャートなどのベースマップとして使用するマップデータをダウンロードできる2つの無料アプリを提供しています。
目次
データ:ファイルに接続: NetCDF
OriginLabは、NetCDFファイルのインポートと分析の重要なサポートをOrigin2021bに追加しました。
- 基本的なデータインポートを含むNetCDFの概要は、ファイルに接続する>NetCDFに記載があります。
- NetCDFデータのグラフ化、分析、およびエクスポートに関するより詳細な情報は、ここに記載されています。
追加情報:
- Origin Blog: NetCDF
- YouTube: NetCDF Videos.
データ:ファイルに接続: Shapefile
- OriginのShapefile ConnectorはOriginにプリインストールされています。（2021b以降のバージョン）OriginのShapefile Connectorの情報はOriginLabファイル交換の場ページにあります。
- OriginのShapefile Connectorを使ってインポートする場合の基本的な情報はOriginのヘルプファイルにあります。
追加情報:
- Origin Blog: Adding Maps to Graphs with Built-In and Imported Shapefiles.
- YouTube: Shapefile-based ROIs for NetCDF Data in Origin.
Maps Online (アプリ)
OriginのMapsOnlineアプリは、OriginLabのファイル交換の場から入手できる無料のアドオンです。 または、App Center（F10）を開いて、「maps」を検索します。
このアプリは古いものですが、Originのグラフウィンドウにベースマップ画像を追加する際に有用なので残っています。ユーザは散布図、バブルプロット、またはその他のプロットタイプをベースマップに重ね合わせることができます。
追加情報:
- Origin Blog: Maps Online
- YouTube: Maps Online App
- チュートリアル: リンクアドレスのコピーによりWebデータに接続
Google Map Import (アプリ)
OriginのGoogle Map Importアプリは、OriginLabのファイル交換の場から入手できるもう1つの無料のアドオンです。 または、App Center（F10）を開いて、「maps」を検索します。
Maps Onlineと同様に、このアプリは、より強力なNetCDFおよびShapefileインポートコネクタよりも前のものですが、ベースマップをOriginグラフウィンドウに簡単に追加するもう1つの方法です。このアプリは人気のあるGoogleマップデータベースを使用しており、地球上のあらゆる場所に一貫した外観のベースマップを確実に追加できます。Maps Onlineと同様に、ユーザーは散布図やバブルマップなどを重ね合わせることができます。
追加情報:
- Origin Blog: Google Maps blog posts.
- YouTube: Google Map Import App
- チュートリアル: OriginグラフにGoogleマップを追加
マップへの境界情報の追加
グラフにマップの境界情報を追加する方法がいくつかあります：
- 挿入メニューからマップの境界を挿入できます。これがおそらく最も簡単なオプションです。
- Shapefile Connector.を使うことができます。
- Import Shapefile App.を使うことができます。

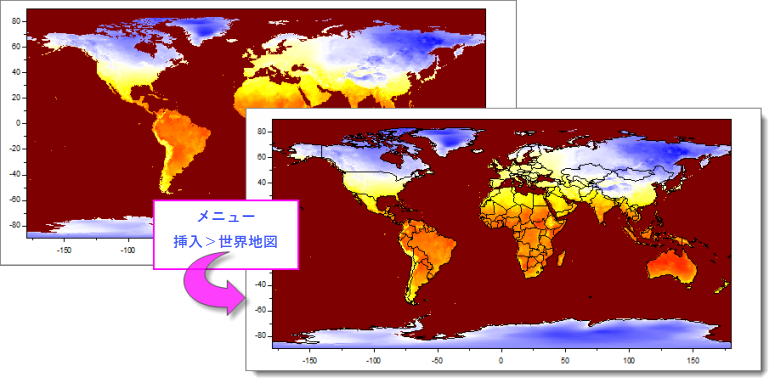

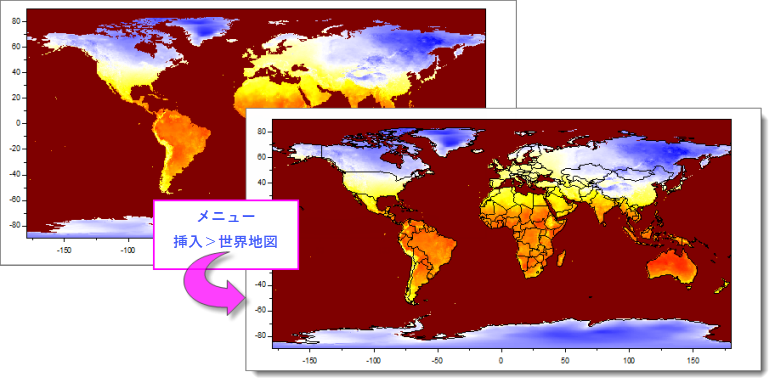

挿入メニューから
次の条件が満たしていれば、等高線または画像プロットにマップの境界を挿入できます。
- グラフレイヤで2D（XY）スケールを使用している。レイアウトページではサポートされていません。
- XYスケールは、Originソフトウェアとともにインストールされた<Origin Program>\ Samples\Map Data.opjuファイルで使用されるスケールに準拠している必要があります。Xスケールは-180〜180の範囲内である必要があります（0〜360は機能しません）。 Yスケールは-90から90でなければなりません。
- 個々の国の地図を国の一部に適用することはできません（つまり、米国中西部の州に拡大して、米国大陸の地図の境界を適用することはできません。)まず地図の境界を適用してから、拡大してください。
追加情報:
マップフォルダと凡例エントリ
Origin 2022bで、マップの境界線を挿入すると、(1) プロジェクトのルートフォルダに表示される「Map Data」フォルダと、(2) 境界線の折れ線プロットの凡例エントリ (「World」など) が同時に追加されました。どちらも、Origin 2023では非表示になっています。これらのシステム変数の値を=1 (例: @MDF =1 ) に設定すると、以前の動作に戻ります。
さらに、次の2つの方法のいずれかで、非表示のマップ境界ワークシートにアクセスできます。
- 境界を挿入した後、オブジェクトマネージャに移動し、プロットを表示モードで、挿入された境界の折れ線プロットをクリックし、ミニツールバーのソースシートに移動ボタンを使用します。
または、
- LabTalk window -os コマンドを使用します。
Shapefile Connectorから

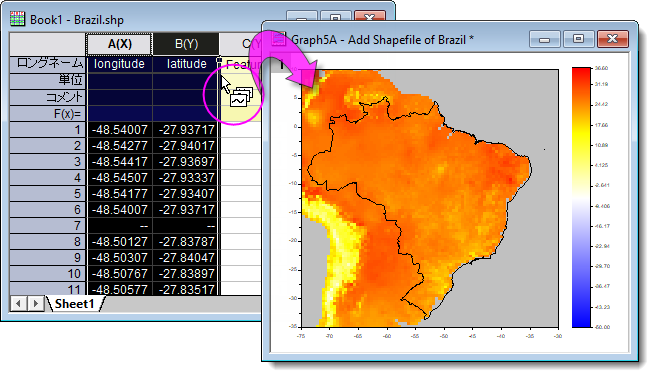

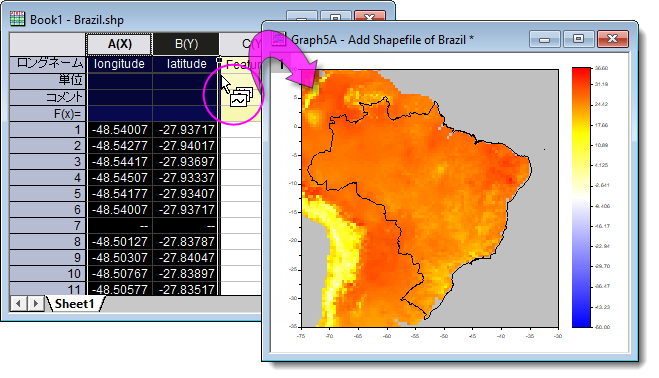

挿入メニューから特定のマップを使用できない場合は、Shapefile Connectorを使用してポリゴンデータをインポートし、既存の等高線または画像プロットに追加できます。
- データ: ファイルに接続: Shapefileをクリックして.shpファイルをインポートします。
- Xy列（経度/緯度）を選択し、選択範囲の右端の近くにカーソルを合わせて、グラフウィンドウにドラッグします。
追加情報:
Import Shapefile (アプリ)から
Import Shapefileアプリは、Shapefile Connectorよりも前のものであり、まったく推奨されませんが、別の無料のOriginアプリColormap for Map Dataと連携して、シェイプファイルポリゴンにカラーマップを追加します。（バージョン2021b以降、Shapefile コネクタはカラーマップアプリでは機能しません）
追加情報:

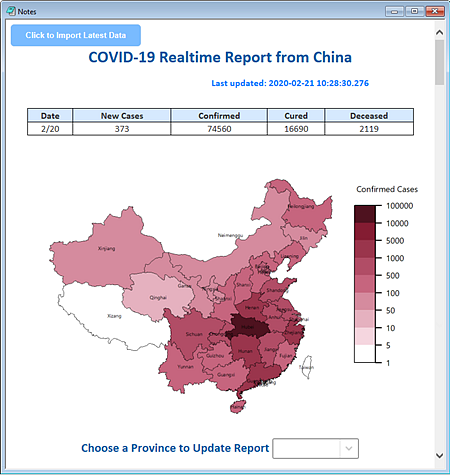

- Origin Blog: COVID-19 Real Time Report from China.
- Origin Blog: Summarizing 2016 Presidential Election Results using Origin Apps.
- Origin Blog: Colormap with Specified Values for Map Data Plot.
