区間プロット

区間プロット
散布幅
Interval Plot.png Interval Plot2.png

目次

要求されるデータ

少なくとも1つのY列、あるいは、その部分領域を選択する必要があります。

グラフ作成

区間プロット

  1. データを選択し、
  2. Originメニューから、作図> 統計：区間プロットを選択します。
    または

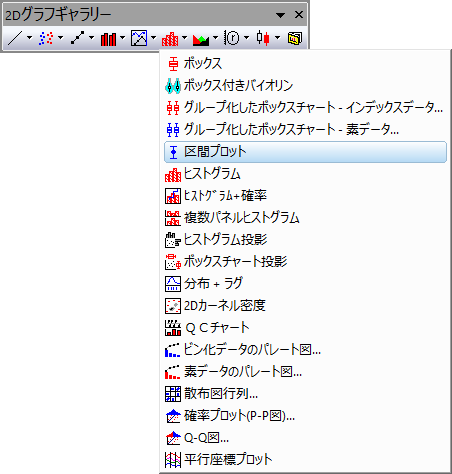

    2Dグラフギャラリーツールバーの区間プロットボタンをクリックします。
    Interval Plot 01.png

散布幅

  1. データを選択
  2. Originメニューから、作図> 2D: ボックス: 散布幅を選択します。

テンプレート

区間プロット: BoxInterval.otp

散布幅: ScatterInterval.otp

両方ともOriginのプログラムフォルダにインストールされています。

ノート

区間プロットは、ボックス種類がボックスに設定され、形状はボックスなしに設定され、パーセンタイルタイプで平均の丸いシンボルのチェックボックスのみにチェックが入っているボックスチャートです。

グループ化された区間プロットを作成するには、インデックスデータあるいは素データからグループ化ボックスチャートを作成し、グラフテーマドロップダウンリストからボックス区間プロットを選択します。

散布幅グラフは、次のようにして区間プロットから作成できます。

  1. 作図の詳細ダイアログのボックスチャートタブの種類をボックス+点列重複に設定し、ヒゲ: 範囲をSEにし、係数を1に設定します。
  2. データタブのジッターポイントを選択します。
  3. 線タブで平均線を選択します。
  4. パーセンタイルタブで平均のチェックを外します。
