Intervalldiagramm
|
|
|
 |
 |
Datenanforderungen
Wählen Sie eine oder mehrere Y-Spalten oder einen Datenbereich aus mindestens einer Y-Spalte aus.
Diagramm erstellen
Intervalldiagramm
- Wählen Sie die Daten aus und:
- Wählen Sie im Menü Zeichnen > Statistisch: Intervalldiagramm.
- ODER

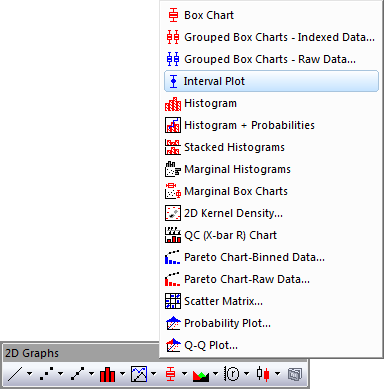

- Klicken Sie auf die Schaltfläche Intervalldiagramm auf der Symbolleiste 2D Grafiken.
Punkt-Intervalldiagramm
- Daten auswählen
- Wählen Sie im Menü Zeichnen > 2D: Box: Punkt-Intervalldiagramm.
Vorlage
Intervalldiagramm: BoxInterval.otp
Punkt-Intervalldiagramm: ScatterInterval.otp
Beide Vorlagen sind im Origin-Programmordner installiert.
Hinweise
Tatsächlich ist das Intervalldiagramm ein Boxdiagramm, dessen Boxtyp auf Box und Boxstil auf Keine Box gesetzt ist, während der Perzentiltyp nur das Kontrollkästchen Mittelwert aktiviert und das Symbol des gefüllten Kreises festgelegt ist.
Um ein gruppiertes Intervalldiagramm zu erstellen, können Sie ein zuerst ein gruppiertes Boxdiagramm mit Indexdaten oder Rohdaten erstellen und dann Box_Interval Plot in der Auswahlliste Diagrammdesigns auswählen.
Das Punkt-Intervaldiagramm kann aus einem Intervalldiagramm mit den folgenden Schritten erstellt werden:
- Setzen Sie den Typ auf Box + Datenüberschneidung auf der Registerkarte Boxdiagramm im Dialog Details Zeichnung und Whisker: Bereich auf die Option SE (Standardfehler) sowie Koef auf 1.
- Aktivieren Sie die Zufällig verteilte Punkte auf der Registerkarte Daten.
- Aktivieren Sie die Mittelwertlinie auf der Registerkarte Linie.
- Deaktivieren Sie Mittelwert auf der Registerkarte Perzentil.
