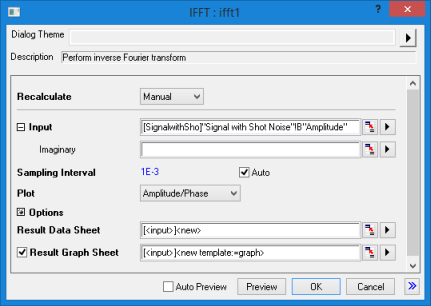

Der Dialog IFFT

Menübefehl: Analyse: Signalverarbeitung: FFT: IFFT
Fenstertypen: Arbeitsmappe, Diagramm
Skript der X-Funktion und GUI-Beispiele: ifft1

Dialogdesign	Siehe Dialogdesigns.

Neu berechnen	Siehe Neu berechnen von Analyseergebnissen.
Eingabe	Legt das Eingabesignal fest, das komplex sein könnte. Die realen und imaginären Teile des Signals können in unterschiedlichen Spalten oder in derselben Spalte gespeichert werden. Die Standardeinstellung ist <Active> und enstpricht damit dem aktiven Datensatz. Siehe Eingabedaten festlegen.
Abtastintervall	Legen Sie das Abtastintervall fest. Die Standardeinstellung ist <Auto>, die einem automatisch berechneten Intervall entspricht. Bitte lesen Sie den Abschnitt Automatische Berechnung des Abtastintervalls auf der Seite des FFT-Algorithmus.
Zeichnung	Legt fest, was in dem Vorschaufenster gezeichnet und in dem Ergebnisdiagrammblatt ausgegeben wird. Kein Amplitude/Phase Real Imaginär Amplitude
Optionen	Legt die Berechnungsoptionen fest. Eingabedaten verschieben rückgängig machen: Legt fest, ob die Eingabe durch eine FFT mit den verschobenen Ergebnissen erzeugt wird. Wenn diese Option aktiviert ist, werden die Eingabedatenpunkte zuerst vertauscht, um den Effekt der Verschiebung rückgängig zu machen. Fenster: Legt den Fenstertyp fest, der zum Unterdrücken der Verluste verwendet wird. Rechteck: Welch Dreieckig Bartlett Hanning Hamming Blackman Gaussian Kaiser Weitere Informationen zu Fenstertypen finden Sie auf der Seite Algorithmen. Fensterkorrektur: Der Faktor der Fensterkorrektur wird verwendet, um die Änderung, die durch Anwenden eines Fensters auf die Eingabedaten vorgenommen wurde, zu korrigieren. Kein Amplitude: Diese Option wird verwendet, wenn die wahre Amplitude der engen Banddaten benötigt wird. Der Faktor der Amplitudenkorrektur wird definiert mit $ACF=\frac{1}{mean(w[n])}$ Leistung: Es wird eine Energiekorrektur angewendet. Diese Option wird verwendet, wenn die wahre Energiestufe der Daten benötigt wird. Der Faktor der Leistungskorrektur wird definiert mit $ECF=\sqrt{\frac {1}{mean(w[n]^2)}}$ Faktor: Legt fest, ob die Ingenieur- oder Wissenschaftskonventionen verwendet werden, um das Vorzeichen des exponentiellen Phasenfaktors zu setzen. -1 (Ingenieur): Das Phasenfaktorvorzeichen ist umgekehrt zur wissenschaftlichen Option. +1 (Wissenschaft): Der Phasenfaktor wird entsprechend der Formel auf Seite 503 von Numerical Recipes in C, 2. Auflage, gesetzt. Phase auspacken: Bestimmt, ob die Phase ausgepackt werden sollte. Wenn sie verpackt sind, werden Phasendaten im Bereich +180 definiert.
Ergebnisdatenblatt	Legt das Arbeitsblatt für die Ausgabe der Ergebnisdaten fest. Siehe Ergebnisse ausgeben.
Ergebnisdiagrammblatt	Legt das Arbeitsblatt für die Ausgabe der Ergebnisdaten fest. Siehe Ergebnisse ausgeben.

Hinweis: Falls der Spektrumstyp <auto> bei der Ausführung der FFT gewählt ist, beachten Sie bitte wie Origin die Daten betrachtet, um festzustellen, ob sie komplex sind oder nicht. Sie können auf diese Art sicherstellen, dass das Signal mit Hilfe inverser Fast-Fourier-Transformation wiederhergestellt werden kann.
