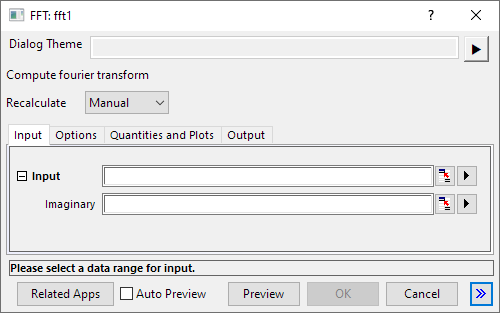

Der Dialog FFT

Menübefehl: Analyse: Signalverarbeitung: FFT: FFT
Fenstertypen: Arbeitsmappe, Diagramm
Skript der X-Funktion und GUI-Beispiele: fft1

Inhalt

1 Allgemeine Bedienelemente
2 Registerkarte Eingabe
3 Registerkarte Optionen
4 Registerkarte Eigenschaften und Zeichnungen
5 Registerkarte Ausgabe

Allgemeine Bedienelemente

Dialogdesign	Siehe Dialogdesigns.
Neu berechnen	Siehe Neu berechnen von Analyseergebnissen.

Registerkarte Eingabe

Eingabe	Legt das Eingabesignal fest, das komplex sein könnte. Die realen und imaginären Teile des Signals können in unterschiedlichen Spalten oder in derselben Spalte gespeichert werden. Die Standardeinstellung ist <Active> und enstpricht damit dem aktiven Datensatz. Siehe Eingabedaten festlegen.

Eingabe

Legt das Eingabesignal fest, das komplex sein könnte. Die realen und imaginären Teile des Signals können in unterschiedlichen Spalten oder in derselben Spalte gespeichert werden. Die Standardeinstellung ist <Active> und enstpricht damit dem aktiven Datensatz.

Siehe Eingabedaten festlegen.

Registerkarte Optionen

Abtastintervall	Legen Sie das Abtastintervall fest. Die Standardeinstellung ist <Auto>, die einem automatisch berechneten Intervall entspricht. Einzelheiten lesen Sie bitte im Abschnitt zum Algorithmus nach.
Fenster	Legt den Fenstertyp fest, der zum Unterdrücken von Frequenzverlusten verwendet wird. Rechteck Welch Dreieckig Bartlett Hanning Hamming Blackman Gaussian Kaiser Weitere Informationen finden Sie unter Algorithmen, FFT.
Fensterkorrektur	Legt den Faktor der Fensterkorrektur fest, der verwendet wird, um die Änderung, die durch Anwenden eines Fensters auf die Eingabedaten vorgenommen wurde, zu korrigieren. Kein: Es wird keine Korrektur angewendet. Amplitude: Es wird eine Amplitudenkorrektur angewendet. Diese Option wird verwendet, wenn die wahre Amplitude der engen Banddaten benötigt wird. Der Faktor der Amplitudenkorrektur wird definiert mit $ACF=\frac{1}{mean(w[n])}$ Leistung: Es wird eine Energiekorrektur angewendet. Diese Option wird verwendet, wenn die wahre Energiestufe der Daten benötigt wird. Der Faktor der Leistungskorrektur wird definiert mit $ECF=\sqrt{\frac {1}{mean(w[n]^2)}}$
Re, Im und Betrag normieren	Legt fest, ob die komplexen, realen, imaginären Ausgaben, die Betrags- sowie die quadrierten Betragsausgaben normiert werden. Die Standardeinstellung ist falsch. Beachten Sie, dass andere Ausgaben wie Amplituden nicht von dieser Variablen beeinträchtigt werden. Einzelheiten lesen Sie bitte im Abschnitt zum Algorithmus nach.
Verschiebung	Legt fest, ob das Ergebnis neu angeordnet werden soll, so dass die niedrigeren Frequenzkomponenten sich in der Mitte befinden.
Phase auspacken	Legt fest, ob die Phase entpackt werden soll.
Faktor	Legt fest, ob die Ingenieur- oder Wissenschaftskonventionen verwendet werden, um das Vorzeichen des exponentiellen Phasenfaktors zu setzen. -1 (Ingenieur): Das Phasenfaktorvorzeichen ist umgekehrt zur wissenschaftlichen Option. +1 (Wissenschaft): Der Phasenfaktor wird entsprechend der Formel auf Seite 503 von Numerical Recipes in C, 2. Auflage, festgelegt.
Spektrumstyp	Legt das Nyquist-Intervall fest, über das die Potenz berechnet wird. <Auto>: Wenn das Eingabesignal real ist, wird eine einseitiges Leistungsspektrum gewählt; ansonsten wird das zweiseitige Leistungsspektrum gewählt. Wenn diese Option gewählt ist, prüft Origin die Eingabedaten, um festzustellen, ob sie komplex sind oder nicht. Wenn die Eingabedaten in einer Spalte des komplexen Datentyps gespeichert sind, die Daten aber nur einen realen Teil enthalten, behandelt Origin sie als real und nicht als komplex, was in einem einseitigen Spektrum resultiert. Wenn die Eingabedaten alternativ als imaginären Teil eine Nullspalte enthalten, betrachtet Origin die Eingabe ebenfalls als real und produziert ein einseitiges Spektrum. Einseitig: Die einseitige Leistung wird berechnet. Zweiseitig: Die zweiseitige Leistung wird berechnet.
Leistung normieren auf	Legt die Normierungsmethode der Leistungsdichte fest. Einzelheiten lesen Sie bitte im Abschnitt zum Algorithmus nach. MSA-Mittelwert der quadrierten Amplitude: Methode des Mittelwerts der quadrierten Amplitude SSA-Summe der quadrierten Amplitude: Methode der Summe der quadrierten Amplitude TISA-Zeitintervall der quadrierten Amplitude: Methode des Zeitintervalls der quadrierten Amplitude
Vorschau	Legt den Inhalt der Vorschau im Dialogfeld fest. Keine, Amplitude/Phase, Potenz/Phase, Amplitude, Imaginär, Betrag, Phase, Potenz, Real, Real/Imaginär, dB, Normierte dB, RMS-Amplitude, Quadrierte Amplitude , Quadrierter Betrag

Registerkarte Eigenschaften und Zeichnungen

Aktivieren Sie die Kontrollkästchen, um die Ausgave der folgenden Komponenten der FFT-Ergebnisse zu erstellen:
Real, Imag, Amplitude/Phase, Phase, Potenz/Phase, Real/Imag, Betrag, Amplitude, Potenz, dB, Normierte dB, RMS-Amplitude, Quadrierte Amplitude, Quadrierter Betrag.

Registerkarte Ausgabe

Siehe Ergebnisse ausgeben.

Ergebnisdatenblatt	Legt das Arbeitsblatt für die Ausgabe der Ergebnisdaten fest.
Ergebnisdiagrammblatt	Legt das Arbeitsblatt für die Ausgabe der Ergebnisdiagramme fest.
