Gruppiertes Punktdiagramm

GroupedScatter-IndexedData

Datenanforderungen

Erfordert mindestens eine Y-Spalte als Eingabedaten. Außerdem enthält/enthalten eine oder mehr Spalte(n) Gruppierungsinformationen.

Diagramm erstellen

Wählen Sie die erforderlichen Daten aus.

• Wählen Sie Zeichnen > Kategorial: Gruppiertes Punktdiagramm... im Menü.

Oder:

• Klicken Sie auf die Schaltfläche auf der Symbolleiste 2D-Grafiken.

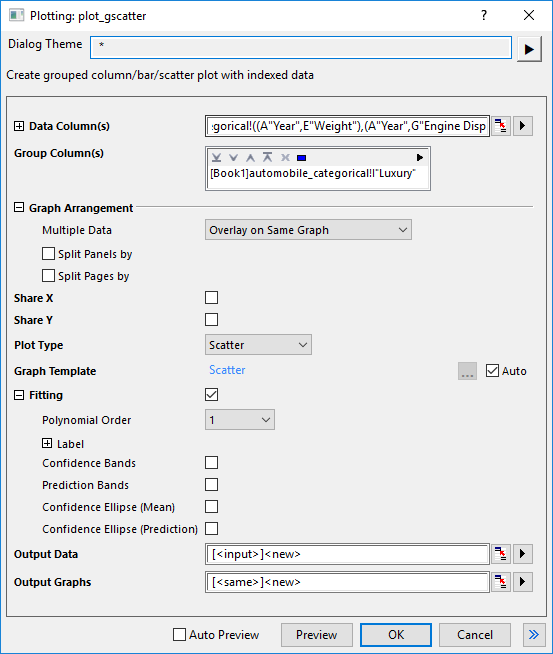

Der Dialog plot_gscatter wird geöffnet:

Sie können den Eingabedatenbereich auswählen, mindestens eine Gruppenspalte hinzufügen, optional Spalten auswählen, um Seiten/Felder zu teilen, optional Anpassungskurven hinzufügen und bestimmen, wo die Zeichnungsdaten und Diagramme abgelegt werden sollen. Klicken Sie auf Vorschau oder OK, um Ihre Zeichnung zu erstellen und den Dialog zu schließen.

Der Dialog "plot_gscatter"

Datenspalte(n)	Dieser Zweig wird zum Festlegen der Eingabedaten verwendet.
Gruppenspalte(n)	Wählen Sie die kategoriale(n) Spalte(n) als Gruppierungsspalte(n).
Diagrammanordnung	Mehrere Daten: Wählen Sie, wie mehrere Eingabedaten angeordnet werden sollen. Überlagerung auf gleicher Grafik: Zeichnen Sie die ausgewählten Eingabedaten als sich überschneidende Zeichnungen im gleichen Diagrammlayer. Separate Layer auf gleicher Grafik: Zeichnen Sie die ausgewählten Eingabedaten in separate Layer auf der gleichen Grafik. Separate Grafiken: Zeichnen Sie die ausgewählten Eingabedaten in separate Diagrammfenster. Felder teilen nach: Wenn dieses Kontrollkästchen aktiviert wurde, können Sie eine andere Gruppierungsspalte auswählen, um horizontale Felder zu aktivieren, die für jeden Gruppierungswert separat ein gruppiertes Säulendiagramm zeigen. Felder umbrechen wird aktiviert, Hilfsstriche und Beschriftungen werden standardmäßig auf abwechselnden Seiten gezeigt. Wenn mehrere Spalten ausgewählt sind, wird oberhalb nur eine Beschriftungszeile für die Feldinfos gezeigt. Die Zeichenkette des Feldbanners umfasst alle Faktoren und ist durch Komma getrennt. Seiten teilen nach: Wenn dieses Kontrollkästchen aktiviert ist, können Sie eine andere Gruppierungsspalte auswählen, um die Eingabedaten zu teilen und gruppierte Säulendiagramme auf verschiedenen Diagrammseiten zu erstellen. Jede Seite zeichnet nur die Spalten innerhalb der für die Seite relevanten Gruppe. Die seitenrelevanten Gruppeninformationen werden im Layertitel gezeigt, getrennt durch Komma, falls es mehrere Faktoren gibt. Das Berichtsdiagrammblatt führt alle Seiten auf.
X teilen/Y teilen	Aktivieren Sie das Kontrollkästchen, um die X/Y-Skalierung zwischen den Diagrammen und Layern zu teilen.
Diagrammtyp	Legen Sie den Diagrammtyp, Punkt, Linie oder Punkt-Linie, fest.
Stapeln	Legen Sie fest, ob die Säulen/Balken gestapelt werden sollen, wenn sich mehrere Eingabevariablen in der gleichen Grafik überlagern. Sie können Nebeneinander, Gestapelt oder Gestapelt, 100% wählen. Diese Option ist für den Diagrammtyp Punktdiagramm nicht verfügbar.
Diagrammmvorlage	Legen Sie ggf. eine Anwendervorlage fest. Per Standard ist das Kontrollkästchen Auto aktiviert und die Standardvorlage GBOX wird verwendet.
Anpassen	Dieser Zweig wird verwendet, um angepasste Kurven oder Bänder mit Referenzlinien zu erstellen. Hier ist nur die polynomielle Anpassung verfügbar. Polynomielle Ordnung: Legen Sie die Ordnung der polynomiellen Funktion fest. Beschriftung: Legen Sie die Beschriftung für die angepassten Kurven fest. Es gibt vier Auswahlmöglichkeiten: Gleichung, Pearsons r und R-Quadrat (COD). Konfidenzbänder: Legen Sie fest, ob das Konfidenzband auf dem Diagramm angezeigt wird. Prognosebänder: Legen Sie fest, ob das Prognoseband auf dem Diagramm angezeigt wird. Konfidenzellipse (Mittelwert): Legen Sie fest, ob die Konfidenzellipse basierend auf dem Mittelwert auf dem Diagramm gezeigt wird. Konfidenzellipse (Prognose): Legen Sie fest, ob die Konfidenzellipse basierend auf der Prognose auf dem Diagramm gezeigt wird.
Daten ausgeben	Legen Sie fest, wo die berechneten Daten ausgegeben werden.
Diagramme ausgeben	Legen Sie fest, in welches Blatt die Ergebnisdiagramme ausgegeben werden.

Hinweis: Der Gruppierungsbereich wird anhand der alphabetischen Standardreihenfolge sortiert. Sollte dies nicht akzeptabel sein, markieren Sie die Arbeitsblattspalte, klicken Sie mit der rechten Maustaste und setzen Sie sie als kategorisch. Sie können dann die Listenreihenfolge auf der Registerkarte Kategorien modifizieren.

Vorlage

SCATTER.OTPU (installiert im Origin-Programmordner)

Hinweise

• Wenn Y teilen ausgewählt ist, zeigen mehrere Layer in der gleichen Grafik nur die Y-Achse in der gleichen Zeile für den linken Layer. Wenn X teilen ausgewählt ist, sollten mehrere Layer in der gleichen Grafik nur die untere X-Achse in der gleichen Spalte für den unteren Layer zeigen.
• Bei mehreren Feldern in der gleichen Grafik für mehrere Eingabedaten: Falls eine Spalte für die Option Felder teilen nach ausgewählt ist, wird jede Variable in einer anderen Zeile und jede Kombination der Feldfaktoren in einer anderen Spalte angeordnet. Wenn es nur Variablen oder nur Feldfaktoren gibt, werden die Layer durch ceil(sqrt(N)) umhüllt, wobei N die Anzahl der Layer ist.
