Die Registerkarte Feld (Details Zeichnung)

Die Registerkarte Feld enthält Bedienelemente zum Anordnen von Trellis-Mustern, einschließlich der Anordnung von horizontalen und vertikalen Feldern, den Abständen zwischen Feldern und dem Farbinkrement der Zeichnungen innerhalb/zwischen Feldern.

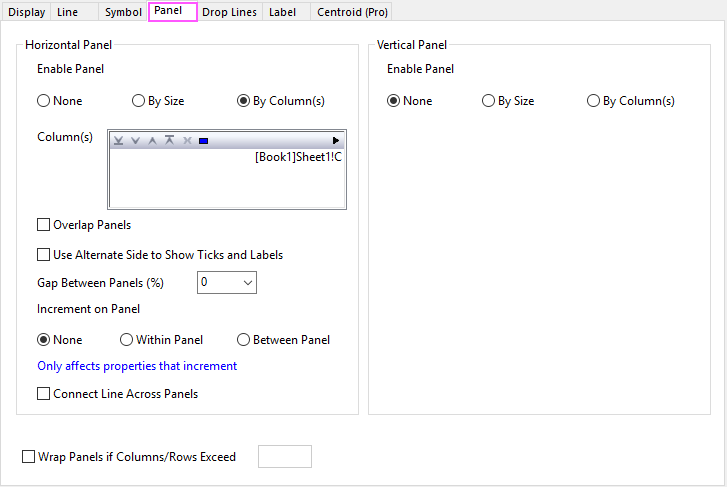

Panel tab 01-vNext.png

Inhalt

Horizontales Feld/Vertikales Feld

Feld aktivieren

Entscheiden Sie, ob das Trellis-Muster verwendet werden soll und, falls ja, wie die Daten in mehreren Feldern angeordnet werden sollen.

  • Kein: Kein Füllmuster verwenden
  • Nach Größe: Die Daten werden nach Größe kategorisiert und die Gruppen(n) in mehrere Felder gezeichnet. Legen Sie die Gruppengröße im Bearbeitungsfeld Feldgröße fest.
  • Nach Spalte(n): Die Daten werden nach Gruppenspalte(n) kategorisiert und die Gruppen(n) in mehrere Felder gezeichnet. Legen Sie die Gruppenspalte(n) im Feld Spalte(n) fest.
Feldgröße

Diese Option ist nur verfügbar, wenn Nach Größe für Feld aktivieren ausgewählt ist. Legen Sie die Gruppengröße fest. Positive ganze Zahlen sind zugelassen.
Spalte(n)

Diese Option ist nur verfügbar, wenn Nach Spalte(n) für Feld aktivieren ausgewählt ist. Legen Sie die Gruppenspalte(n) fest, die zum Kategorisieren der Daten verwendet werden. Mehrere Spalten sind für eine einzelne Richtung zugelassen.
Sich überschneidende Felder

Legen Sie fest, ob die Felder sich horizontal oder vertikal überschneiden. Wenn Sie dieses Kontrollkästchen aktiviert haben, wird das Diagramm mit mehreren Feldern zu einem Diagramm mit einem Feld kombiniert.
Alternative Seite zum Zeigen von Hilfsstrichen und Beschriftungen verwenden

Hilfsstriche und Beschriftungen werden auf gegenüberliegenden Achsen im verschränkten Muster gezeigt.
Abstand zwischen Symbolen (%)

Legen Sie den Abstand zwischen den Feldern in % der Layerbreite (für horizontale Felder) oder Höhe (für vertikale Felder) fest.
Inkrement auf Feld

Entscheiden Sie, wie Farb-/Musteränderungen in Feldern gezeichnet werden.

  • Kein: Die Zeichnungsfarbe wird nicht geändert.
  • Innerhalb des Felds: Wenn das Zeichnungselement auf Inkrement eingestellt ist, nehmen die Farben innerhalb eines Felds zu.
  • Zwischen Feldern: Wenn das Zeichnungselement auf Inkrement eingestellt ist, nehmen die Farben zwischen den Feldern zu.
Hinweis:
  1. Um die Zeichnungsfarbe auf Inkrement einzustellen, gehen Sie zur entsprechenden Registerkarte (z.B. Symbol, wenn es sich um ein Symboldiagramm handelt), setzen Sie Symbolfarbe auf Nach Punkten: Inkrement von und wählen Sie eine Anfangsfarbe. Sobald Sie das gemacht haben, wird eine Registerkarte Farbliste gezeigt. Sie können die Farbliste auf dieser Registerkarte weiter benutzerdefiniert anpassen. Auf ähnliche Weise wird das Zeichnungsmuster auf Inkrement gesetzt.
  2. Wenn Innerhalb des Felds in einer Richtung ausgewählt ist, ist die Option Zwischen Feldern in der anderen Richtung deaktiviert. Umgekehrt gilt das gleiche.
Linie über Felder verbinden Legen Sie fest, ob die Linien zwischen Feldern verbunden werden sollen. Dieses Kontrollkästchen ist nur für horizontale Felder, per Standard deaktiviert.

Die Option verbindet den letzten Punkt des aktuellen Feld und den ersten Punkt des nächsten Felds. Wenn horizontale Felder umgebrochen werden, werden die Verbindungslinien unterbrochen. Wenn die Option Sich überschneidende Felder ausgewählt ist, wird dieses Kontrollkästchen verborgen und es werden keine Verbindungslinien zwischen den Feldern angezeigt.
Wenn es sich bei einem Boxdiagramm nur um eine einzelne Zeichnung handelt und falls die Felder aktiviert sind, wird die Registerkarte Verbindungslinien gezeigt, damit Sie entscheiden können, ob Verbindungslinien gezeigt werden sollen. Wenn Sie auf der Registerkarte Verbindungslinien eine Verbindungslinie wählen und das Kontrollkästchen Linie über Felder verbinden aktivieren, werden die Linien felderübergreifend verbunden.

Feld bei Spalten-/Zeilenüberschreitung umbrechen

Aktivieren Sie dieses Kontrollkästchen, um Felder umzubrechen, wenn Spalten (in horizontaler Richtung)/Zeilen (in vertikaler Richtung) eine festgelegte Anzahl überschreiten.

Dieses Kontrollkästchen ist nur verfügbar, wenn Felder in einer Richtung angeordnet werden.

Vertikale/Horizontale Reihenfolge zuerst anwenden bei Aktivierung von Zwischen Feldern für beide

Dieses Kontrollkästchen ist nur verfügbar, wenn Inkrement auf Feld für die horizontale und vertikale Richtung auf Zwischen Feldern gesetzt ist.

Aktivieren Sie dieses Kontrollkästchen, um eine Inkrementordnung, vorzugsweise in vertikaler Richtung, zwischen den Feldern zu aktivieren, bei der die Elementfarben/-muster von den Feldern in der ersten Spalte an beginnen zuzunehmen und, sobald diese am Ende ist, mit der zweiten Spalte fortfahren.
