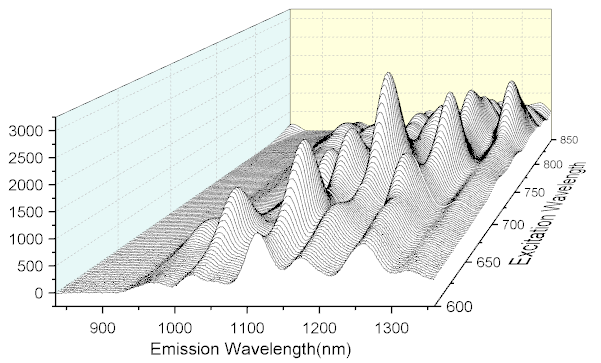

3D-Wasserfalldiagramm



Datenanforderungen

Wählen Sie mindestens eine Y-Spalte aus (oder einen Bereich aus mindestens einer Y-Spalte). Idealerweise wählen Sie mindestens zwei Y-Spalten aus (oder einen Bereich aus mindestens zwei Y-Spalten). Wenn es eine verbundene X-Spalte gibt, stellt die X-Spalte die X-Werte bereit; ansonsten wird ein Abtastintervall der Y-Spalte oder Zeilennummer verwendet.

Diagramm erstellen

Wählen Sie die gewünschten Daten aus.

Wählen Sie im Menü Zeichnen: 3D: 3D-Wasserfall.

oder

Klicken Sie auf die Schaltfläche 3D-Wasserfall der Symbolleiste 3D- und Konturdiagramme.

Vorlage

glWater3D.OTP (im Origin-Programmordner installiert)

Notizen

• Das 3D-Wasserfalldiagramm ist ein OpenGL-basiertes 3D-Diagramm.
• Die Y-Werte in jeder Spalte definieren eine XY-Ebene mit weißer Füllfarbe.

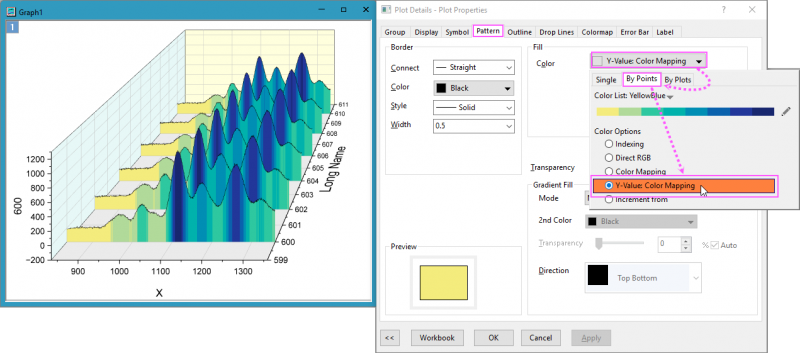

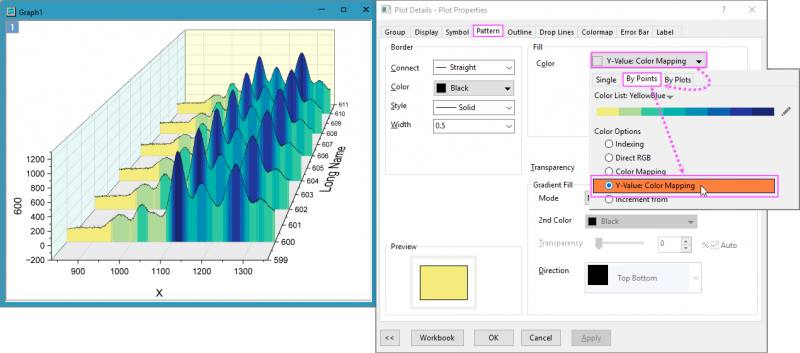

  • Sie können die Füllfarbe benutzerdefiniert anpassen, um den Farbindex zu erstellen oder die Farben auf die Y-Werte abzubilden und nach Punkten zu ändern.

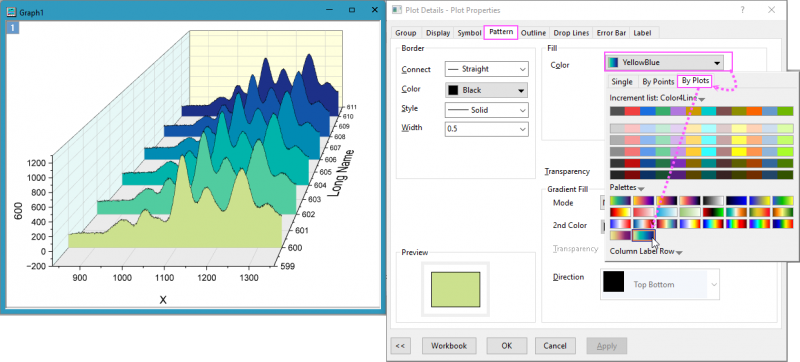

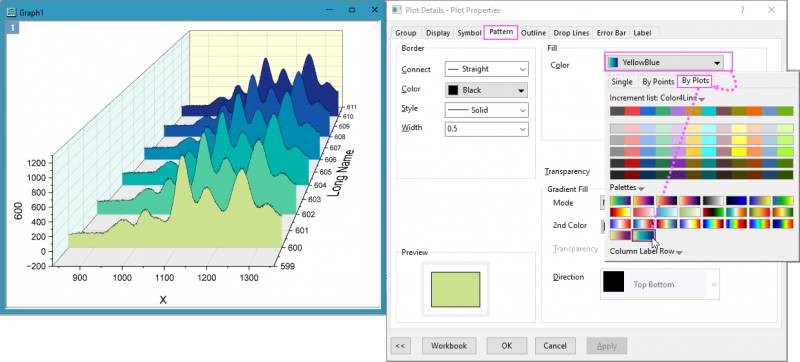

  • Sie können die Füllfarbe benutzerdefiniert anpassen, um den Farbindex zu erstellen oder die Farben auf die Z-Werte abzubilden und nach Punkten zu ändern.



• Alle XY-Ebenen sind in Z-Richtung angeordnet und zwar nach den Werten in einer Spaltenbeschriftungszeile. Wenn eine Spaltenbeschriftungszeile numerische Werte enthält, werden diese automatisch erkannt und zum Beschriften der Z-Achse verwendet. Sollte es keine Zeile mit numerischen Werten geben, können andere Metadaten in Spalten, einschließlich der Spaltenüberschriften, verwendet werden, um die Z-Achse zu beschriften. Die endgültige Steuerung findet über die Auswahlliste Quelle des Z-Werts auf der Registerkarte Allgemeines (Layerebene) im Dialog Details Zeichnung statt.
• Sie können die Datenbeschriftung für 3D-Wasserfalldiagramme aktivieren. Dazu verwenden Sie die Registerkarte Beschriftung von Details Zeichnung.
