Gestapeltes 3D-Balkendiagramm

3D-Stacked-Bars

Datenanforderungen

• Arbeitsblatt:

• Wählen Sie mindestens eine Z-Spalte aus (oder einen Bereich aus mindestens einer Z-Spalte). Falls die Z-Spalte verbundene XY-Spalten besitzt, werden die XY-Spalten verwendet; ansonsten werden die XY-Standardwerte des Arbeitsblatts verwendet.

oder

• Ein Block von Arbeitsblattzellen (virtuelle Matrix)

oder

• Matrix: Ein Matrix der Z-Werte mit mindestens einem Objekt

Diagramm erstellen

Aktivieren Sie das Matrixblatt oder wählen Sie die gewünschten Daten im Arbeitsblatt aus.

Wählen Sie im Menü Zeichnen: 3D: Gestapelte 3D-Fehlerbalken.

oder

Klicken Sie auf die Schaltfläche Gestapelte 3D-Balken der Symbolleiste 3D- und Konturdiagramme.

Vorlage

• gl3DStackBar.OTP (OpenGL)

(installiert im Origin-Programmordner)

Hinweise

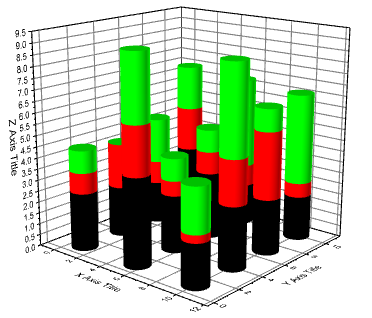

• Die Z-Werte zeigen die Höhe der Säulen (Balken). Die Säulen/Balken können für die Z-Werte farbkodiert werden.
• Die verbundenen X- und Y-Werte, die in der Matrix/im Arbeitsblatt abgebildet sind, legen die XY-Koordinaten jeder Spalte fest.
• Bei XYZ-Daten werden die Z-Werte bei den gleichen X- und Y-Koordinaten in Z-Richtung gestapelt; für Matrixdaten werden alle Objekte im aktuellen Matrixblatt gestapelt.
• Wenn Sie ein gestapeltes 3D-Balkendiagramm aus virtuellen Matrizen erstellen möchten, müssen Sie zuerst ein allgemeines 3D-Balkendiagramm aus einer ausgewählten virtuellen Matrix erzeugen. Fügen Sie dann weitere virtuelle Matrizen zu diesem Diagramm hinzu und gruppieren Sie sie im Dialog Layerinhalt. Bitte beachten Sie, dass die nachfolgenden virtuellen Matrizen m Voraus mit der X-Funktion w2vm erstellt werden müssen.
