3D-Balkendiagramm

Inhalt

Wählen Sie mindestens eine Z-Spalte aus (oder einen Bereich aus mindestens einer Z-Spalte). Falls die Z-Spalte verbundene XY-Spalten besitzt, werden die XY-Spalten verwendet; ansonsten werden die XY-Standardwerte des Arbeitsblatts verwendet.

oder

oder

Aktivieren Sie das Matrixblatt oder wählen Sie die erforderlichen Daten im Arbeitsblatt aus.

Wählen Sie im Menü für die Arbeitsblattdaten Zeichnen: 3D: 3D-Balken; wählen Sie für die Matrixdaten Zeichnen: 3D: 3D-Balken.

oder

Klicken Sie auf die Schaltfläche 3D-Balken der Symbolleiste 3D- und Konturdiagramme.

(installiert im Origin-Programmordner)

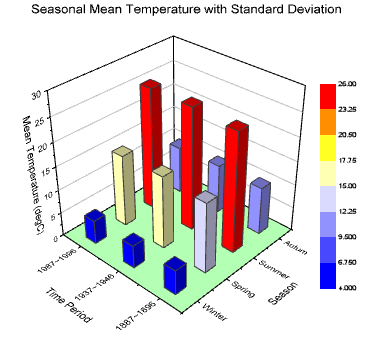

Die Z-Werte zeigen die Höhe der Säulen (Balken). Die Säulen/Balken können für die Z-Werte farbkodiert werden.
Die verbundenen X- und Y-Werte, die in der Matrix/im Arbeitsblatt abgebildet sind, legen die XY-Koordinaten jeder Spalte fest.
Wenn der Z-Wert für ein XY-Paar fehlt, können Sie den fehlenden Balken zeichnen (d. h. den leeren Raum zeichnen), indem Sie das Kontrollkästchen Fehlende Daten für Säulen-/Balkenbreite ignorieren deaktivieren (Registerkarte Anzeige, Seitenebene von Details Zeichnung). Wird in Origin 2021b und höher unterstützt. Versuchen Sie bei älteren Versionen (Origin 2017 SR1 - Origin 2021) die Systemvariable @OGLBWF = 3 zu setzen.
Seit Origin 2018 können Sie eine kategoriale Legende hinzufügen, um eine oder mehrere Attribute aufzuzählen, wenn Sie für Zeichnungsattribute (wie Rahmenfarbe, Füllfarbe) einen Index auf kategoriale Daten festgelegt haben.
Ab Origin 2018b können Sie spezielle Punkte zu einem 3D-XYZ-Balkendiagramm hinzufügen, indem Sie doppelt auf einen Balken mit gedrückt gehaltener Strg-Taste klicken. Sobald die speziellen Punkte hinzugefügt wurden, können Sie zur Registerkarte Muster und Beschriftung gehen, um die benutzerdefinierte Anpassung vorzunehmen.
