XファンクションGUIでコントロールを構築する

内容

1 サマリー
2 学習する項目
3 ステップ
4 Xファンクションを実行する

サマリー

このサンプルはXファンクションのGetN ダイアログをツリーノード変数で構築する方法を示します。この仕組みは複数の変数によるコントロールを避けるために使用します。これはXファンクションダイアログの例です。

学習する項目

make_treeによって異なるコントロールを作成する方法
GUIを特定のコントロールのイベントで更新する方法
正しい入力を確認して尋ねる方法

ステップ

ツール：Xファンクション・ビルダを選択してXファンクション・ビルダダイアログを開きます。それからファイル：新しいXファンクションウィザードを選択して入力変数名を GUI とするTreeNode型のXファンクションを作成して「gui_controls.oxf」として保存します。

Xファンクションをコードビルダで開き、gui_controls_make_tree 関数に以下のコードを追加します。

if ( strcmp("GUI", lpcszVarName) == 0 ) // 変数を名前でチェック
{
        // ID は固有(ユニーク)である必要がある
        int nBranchID = 0x0001;
        int nUserID = GET_USER_DATAID(0); //NodeID を使用してテーマをサポート

        GETN_USE(tr)  //このノードを現在のノードとして使用

        //サブブランチ開始
        GETN_BEGIN_BRANCH(UserInfo, "User Information")        GETN_ID(nBranchID++)
                //文字列編集ボックス
                GETN_STR(UserName, "Name", "Unknown") GETN_ID(nUserID++)

                // パスワード編集ボックス
                GETN_PASSWORD(Password, "Password", "") GETN_ID(nUserID++)
        GETN_END_BRANCH(UserInfo) //サブブランチ終了

        //サブブランチ開始
        GETN_BEGIN_BRANCH(Detail, "Details") GETN_ID(nBranchID++)
                // 編集可能なドロップダウンリスト
                GETN_STRLIST(Language, "Language", "English", "|English|German")
                GETN_ID(nUserID++)

                // ラジオボタン
                GETN_BEGIN_BRANCH(lGender, "Gender") GETN_ID(nBranchID++)
                        GETN_RADIO_INDEX(Gender, 0, "Male|Female") GETN_ID(nUserID++)
                        // ラジオボタンの形式
                        GETN_OPTION_DISPLAY_FORMAT(DISPLAY_EDITOR_LEFT)
                GETN_END_BRANCH(lGender)

                //数値編集ボックス。age(年齢)は整数でないといけないのでデータ型として "%d”を使用
                GETN_NUM(Age, "Age", 18) GETN_OPTION_NUM_FORMAT("%d")
                GETN_ID(nUserID++)

                //イベント操作と共にチェックボックス設置
                GETN_CHECK(iEmail, "Have Email", 0)       GETN_ID(nUserID++)//チェックボックス
                        GETN_OPTION_EVENT(_show_email) //iEmailイベントのチェックボックス

                //文字列編集ボックス
                GETN_STR(Email, "Email", "") GETN_ID(nUserID++)
        GETN_END_BRANCH(Detail) //サブブランチ終了
}

「//put your own support static functions here」という行の後に、以下のイベント操作関数を入力します。

static bool _show_email(TreeNode& tr, int nRow, int nType, Dialog& Dlg)
{
        TreeNode trDetail = tr.GUI.Detail;
        if ( !trDetail )
                return false;
        int nShow = trDetail.iEmail.nVal;
        //チェックがあれば表示、無いなら非表示
        trDetail.Email.Show = (nShow == 1);
        return true;
}

static bool _check_email(LPCSTR lpcszEmail)
{
        string strEmail(lpcszEmail);
        if ( strEmail.Count('@') != 1 )
                return false; //1つだけ「@」記号を含む
        int nSep = strEmail.Find('@');
        string strLeft = strEmail.Left(nSep);
        string strRight = strEmail.Right(strEmail.GetLength() - nSep - 1);
        if ( strLeft.GetLength() == 0 )
                return false;
        if ( strRight.GetLength() == 0 )
                return false;
        LPCSTR lpcszInvalid = "~!#$%^&*()+ -=|\\/><,`";
        if ( strEmail.FindOneOf(lpcszInvalid) >= 0 )
                return false;
        return true;
}

gui_controls_event1関数に、以下のエラーチェックコードを入力します。

if ( strcmp(lpcszNodeName, "Email") == 0 )
{
    string strVal = trGetN.GUI.Detail.Email.strVal;
    if ( !_check_email(strVal) )
    {
        strErrMsg = "Invalid Email Address!Please correct it";
        //OKボタン無効化、エラーがあるときは継続出来なくする
        bOKEnable = false;
    }
}

返してくる値を「return false 」(デフォルト)から「 return true 」に変更してGUIを強制的に変更します。
Xファンクションのボディではユーザ設定をツリー上に表示します。ボタンをクリックしてコンパイルし、変更を保存します。
```
out_tree(GUI);

```

Xファンクションを実行する

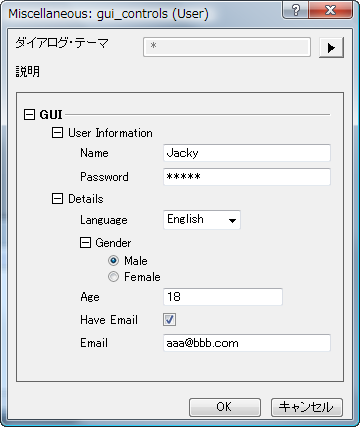

スクリプトウィンドウで「gui_controls -d」を実行します。
ダイアログの「Have Email」チェックボックスを付けると、メール編集ボックスが表示されます。
無効なメールアドレスをメール編集ボックスに入力(例えば「abc」)すると、ダイアログボックスの下部にエラーメッセージが表示され、OKボタンが無効になります。
OKをクリックします。設定ツリーはスクリプトウィンドウに出力されます。
