plotbylabel

メニュー情報

作図> 複数区分、複数軸：複数区分...を選択します。

概要

グループとして列ラベルを使用して複数レイヤグラフをプロット

追加の情報

必要なOriginのバージョン：Origin 8.1 SR0以上。Origin 8.5.1 SR0で更新。
グラフを非表示にする機能は9.0から利用可能で、レイヤ間の間隔の調整は2016 SR0から利用可能です。
グラフテンプレートの指定は2021bから可能です。

コマンドラインでの使用法

plotbylabel iy:=[book1]1!((1,2),(1,3),(1,4)) group:=U plottype:=2 rows:=3 cols:=1;

plotbylabel iy:=[Book1]1!((1,2),(3,4),(5,6),(7,8),(9,10),(11,12),(13,14),(15,16)) group:=L plottype:=1 rows:=4 cols:=2 hgap:=10 vgap:=10 tmg:=5 bmg:=5;

plotbylabel group:=C plottype:=linesymb template:=C:\Users\shirley\Documents\OriginLab\UserFiles202002\MyTest.otpu;

Xファンクションの実行オプション

スクリプトからXファンクションにアクセスする場合、追加のオプションスイッチについてのページを参照してください。

変数

表示名	変数名	I/O とデータ型	デフォルト値	説明
入力	iy	入力 XYRange	<active>	入力データ範囲を指定します。
グループ識別子	group	入力 string	<unassigned>	入力データ範囲をプロットするためのグループ識別子を指定します。X列を区切りとして使用して、Y列を複数のレイヤにプロットすることもできます。指定した数のグループを使って入力範囲を分割し、複数のレイヤにプロットできます。列ラベル行が選択されている場合、同じグループ識別子を持つデータは同じレイヤにプロットされます。スクリプトの場合、列ラベル行文字のラベル行を指定するための単一文字を参照してください。 X列が選択されている場合、X列が区切りとして使用され、Y列が複数のグループに分割され、その後、これらのグループが隣接するXデータに対して複数のパネルとしてプロットされます。指定したグラフ数の場合、グループサイズを指定して入力範囲を分割し、複数のレイヤにプロットできます。
グラフタイプ	plottype	入力 int	0	プロットタイプを指定します。オプションリスト: line:折れ線 {0} 折れ線プロット scatter:散布図 {1} 散布図 linesymb:線+シンボル {2} 線＋シンボルプロット column:縦棒 {3} 縦棒グラフ
グラフテンプレート	template	入力 int	<auto>	グラフテンプレートを指定して、パネルの書式設定や設定を適用します。自動は、デフォルトのテンプレートmgroups.optuが適用されます。自動のチェックを外すと、...ボタンをクリックしてテンプレートファイルを選択できます。
行数	rows	入力 int	<auto>	レイヤーはN×Mのグリッドに配置されます。この変数は、グリッド内の行数Mを指定します。
列数	cols	入力 int	<auto>	レイヤーはN×Mのグリッドに配置されます。この変数は、グリッド内の列数Nを指定します。
水平の間隔	hgap	入力 int	5	隣接するレイヤ間の水平ギャップをページサイズの%で指定します。
垂直の間隔	vgap	入力 int	5	隣接するレイヤ間の垂直ギャップをページサイズの%で指定します。
左端余白	lmg	入力 int	12	新しいグラフページの左余白をページサイズの%で指定します。
右端余白	rmg	入力 int	10	新しいグラフページの右余白をページサイズの%で指定します。
上部余白	tmg	入力 int	10	新しいグラフページの上余白をページサイズの%で指定します。
下部余白	bmg	入力 int	12	新しいグラフページの下余白をページサイズの%で指定します。
新しく作成したグラフを非表示にする	hide	入力 int	0	新しく作成したグラフを非表示にするかどうかを指定します。このオプションはダイアログで非表示になっています。LabTalkスクリプトを通じてのみ値を設定できます。

概要

このXファンクションは、グループ識別子、X列の区切り、またはグループサイズに基づいて、複数のXY範囲を異なるレイヤにプロットします。グループ識別子は、ロングネーム、単位、コメントやその他のカスタマイズされたヘッダで指定できます。

サンプル

この例では、アンスタックされたデータ範囲をプロットします。まず、wunstackcol Xファンクションを使用して、アンスタックデータを生成する必要があります。

データ<Origin Installation Directory>\Samples\Statistics\nitrogen.txtをインポートします。（ASCIIダイアログでファイルタイプをテキストファイル (.txt)または全てのファイル (.*)に変更し、同名のDATファイルではなくTXTファイルを取得してください。）
B列を選択し、メニューからデータ整形: 列アンスタッキングを選択します。

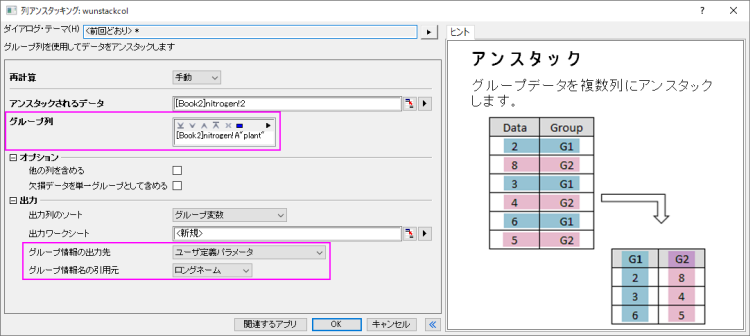

開いたダイアログで、A列をグループ列として選択し、グループ情報の出力先をユーザ定義パラメータに設定します。そして、グループ情報の引用元をロングネームに設定します。
OKをクリックしてデータを生成します。

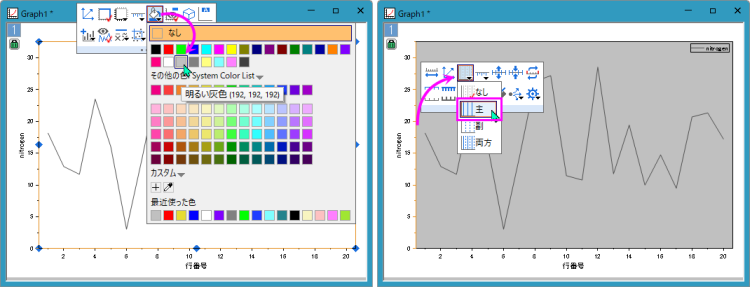

UnstackCols1ワークシートの最初の列を選択し、メニューから作図 > 基本の2Dグラフ : 折れ線を選択して、折れ線プロットを作成します。このグラフでは、ミニツールバーを使ってレイヤの背景を明るい灰色に変更し、Y軸に主グリッド線を追加します。

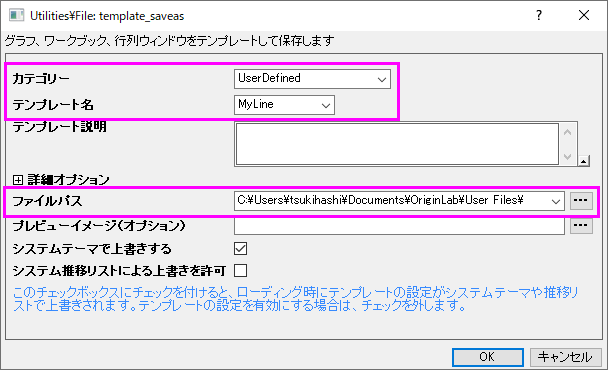

ウィンドウのタイトルバーを右クリックして、コンテキストメニューからテンプレートの新規保存を選択し、グラフウィンドウをMyLine.optuというテンプレートとして保存します。後で複数パネルのグラフをプロットする際に再利用できます。
UnstackCols1ワークシートに戻り、すべての列を選択して、Originのメインメニュー作図 > 複数区分、複数軸：複数区分…を選択して、plotbylabelダイアログを開きます。

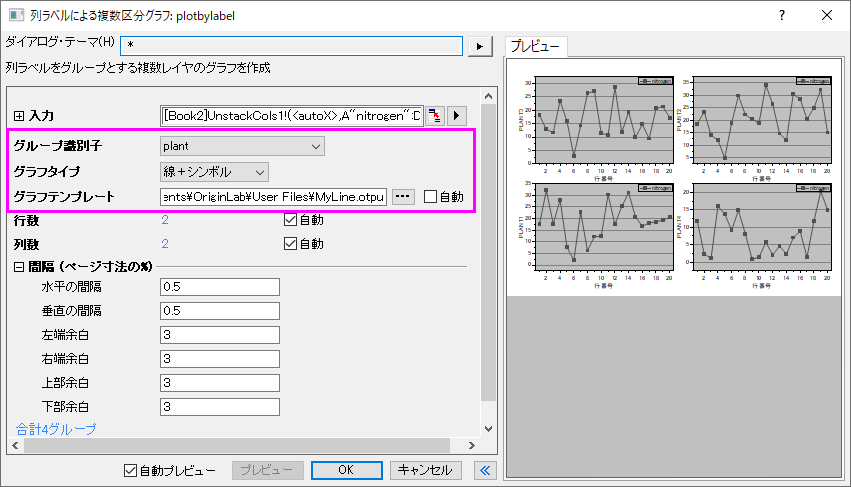

ダイアログで、グループ識別子をplantに設定し、グラフタイプを線+シンボルに設定します。グラフテンプレートで先ほど保存したテンプレートを選択します。行数と列数はデフォルト（自動）のままにします。

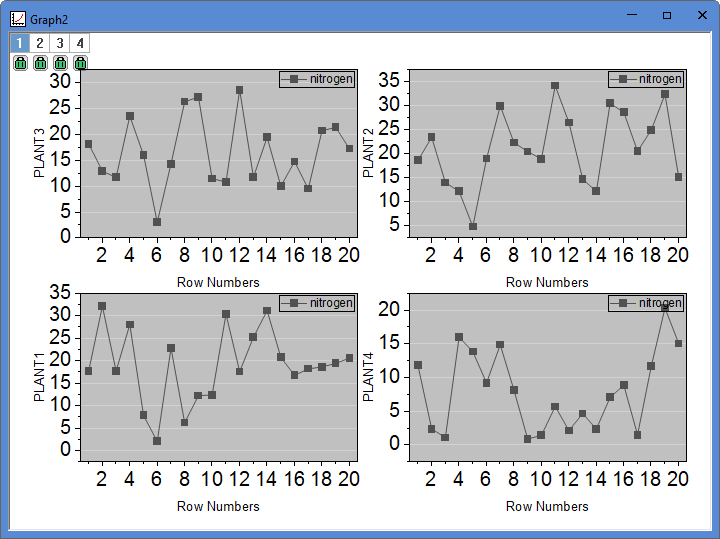

OKボタンをクリックして、Y軸でグループ識別子（PLANT1, PLANT2など）で識別された4つのレイヤを持つグラフがプロットされます。レイヤ背景とY軸の主グリッド線がすべてのパネルに適用されていることが確認できます。
