imgSubtractBg

内容 1 メニュー情報 2 概要 3 追加の情報 4 コマンドラインでの使用法 5 変数 6 説明 7 サンプル 8 アルゴリズム 9 参考文献 10 関連のXファンクション

メニュー情報

背景除去

概要

画像背景を消去します。

追加の情報

これはOriginProのみの機能です。

コマンドラインでの使用法

1. imgSubtractBg r:=80;

2. imgSubtractBg r:=50 s:=s2 i:=80;

3. imgSubtractBg s:=s8 bg:=bright oimg:=mat(2);

変数

表示 名	変数 名	I/O と データ型	デフォルト 値	説明
入力イメージ	img	入力 Image	<active>	これは入力画像を指定します。デフォルトの入力はアクティブイメージです。
ローリングボール	r	入力 int	20	背景を判定するために画像全体を転がすボールの半径を指定します。
サイズの縮小	s	入力 int	半径	入力画像を内部的に縮小する方法を指定します。画像が最小化されていると、計算スピードが速くなりますが、正確さは劣ります。縮小しても入力画像は影響されません。 オプションリスト radius:半径に依存 ローリングボールの半径により入力画像を縮小します。 s0:縮小なし 入力画像を縮小しません。 s2:1/2に縮小 入力画像の高さと幅を半分にします。 s4:1/4に縮小 入力画像の高さと幅を1/4にします。 s8:1/8に縮小 入力画像の高さと幅を1/8にします。
明るさ	i	入力 int	100	画像を明るくまたは暗くするための明るさの値を指定します。有効な値の範囲は 0 から 400です。
背景	bg	入力 int	dark	背景が前景よりも暗いかどうかを指定します。 オプションリスト d:前景より暗い 背景を前景よりも暗くします。 b:前景より明るい 背景を前景よりも明るくします。
表示	show	入力 int	結果	減算結果または出力画像の背景を表すかどうかを指定します。 オプションリスト result:結果 出力画像は、背景と元の画像の減算した結果を表示します。 bg:背景 出力ビットマップは背景のみを表示します。
出力イメージ	oimg	出力 Image	<新規>	出力画像を指定します。デフォルトで、新しい画像が作成され、出力として使われます。

説明

このXファンクションは、画像から背景を検出して、除去します。これは背景が前景と区別しやすい、つまり前景より十分に明るいか暗い場合のみ動作します。

サンプル

この例では、 imgSubtractBg 関数を使って、入力画像の背景を減算します。

1. 入力画像をアクティブにして、「イメージ：代数的演算：補間背景の除去」を選択します。これはXファンクションのダイアログを開きます。

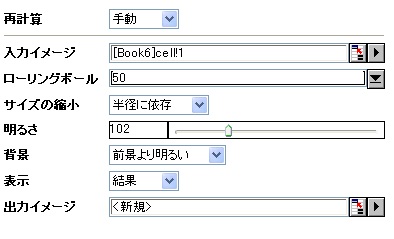

2. Xファンクションダイアログで、下の図のように設定を変更して、OK ボタンをクリックしてダイアログを閉じます。

   新しい画像が結果として作成されます。入力画像から背景が取り除かれ、出力画像は入力よりも明るくなったのがわかります。

入力画像	出力画像

アルゴリズム

計算には、LEADTOOLS Main APIのL_SubtractBackgroundBitmap() を使用しています。詳細は、LEADTOOLS Main API Version 14 ヘルプファイルを参照し、トピックL_SubtractBackgroundBitmapを読んでください。

参考文献

LEADTOOLS Main API Help file, Version 14

関連のXファンクション

imgReplaceBg, imgSubtractInterpBG, imgMathfun, imgPixlog
